SpektrumA3030数字舵机结构设计

　　在航模、小型机器人以及精密遥控执行机构的设计选型环节中，舵机作为核心的角度执行部件，其结构精度、安装适配性直接决定整套设备的动作响应可靠性。这款Spektrum A3030数字伺服的三维结构还原，完全围绕实际装机的工程需求展开，建模过程中优先保证安装接口、外形边界与实物的一致性，方便结构工程师在整机布局阶段直接调用完成干涉检查。

　　从实际应用场景来看，这类小规格数字舵机多用于固定翼航模的舵面控制、小型仿生机器人的关节驱动、遥控车模的转向执行，部分桌面级自动化微调机构也会选用同规格舵机完成小扭矩角度输出。和传统模拟舵机相比，数字伺服的控制死区更小，中位定位精度更高，在频繁小角度调整的工况下不会出现抖动、回差过大的问题，建模时特意保留了外壳上的信号标识区域，方便装配阶段接线时快速识别引脚定义，避免接反电源导致器件烧毁。

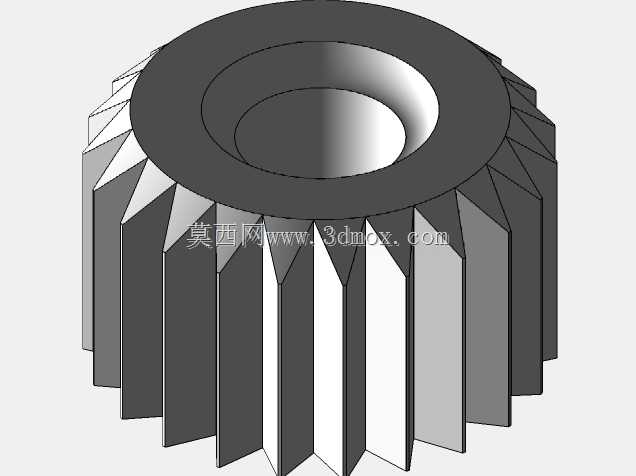

　　结构设计层面，整个舵机的外壳采用上下扣合式结构，上部的输出轴端做了加厚凸台设计，用来承受舵机摇臂带动负载时产生的径向力，避免长期受力后外壳开裂。顶部的输出齿采用标准的25T花键结构，这是航模舵机的通用接口尺寸，市面上绝大多数标准舵机摇臂、舵盘都可以直接适配，不需要额外做转接件设计。输出轴顶端的防滑滚花调节帽，是用来手动调整中位角度的结构，建模时还原了滚花的齿形细节，方便后续做装配工艺演示时清晰展示调节操作的位置。

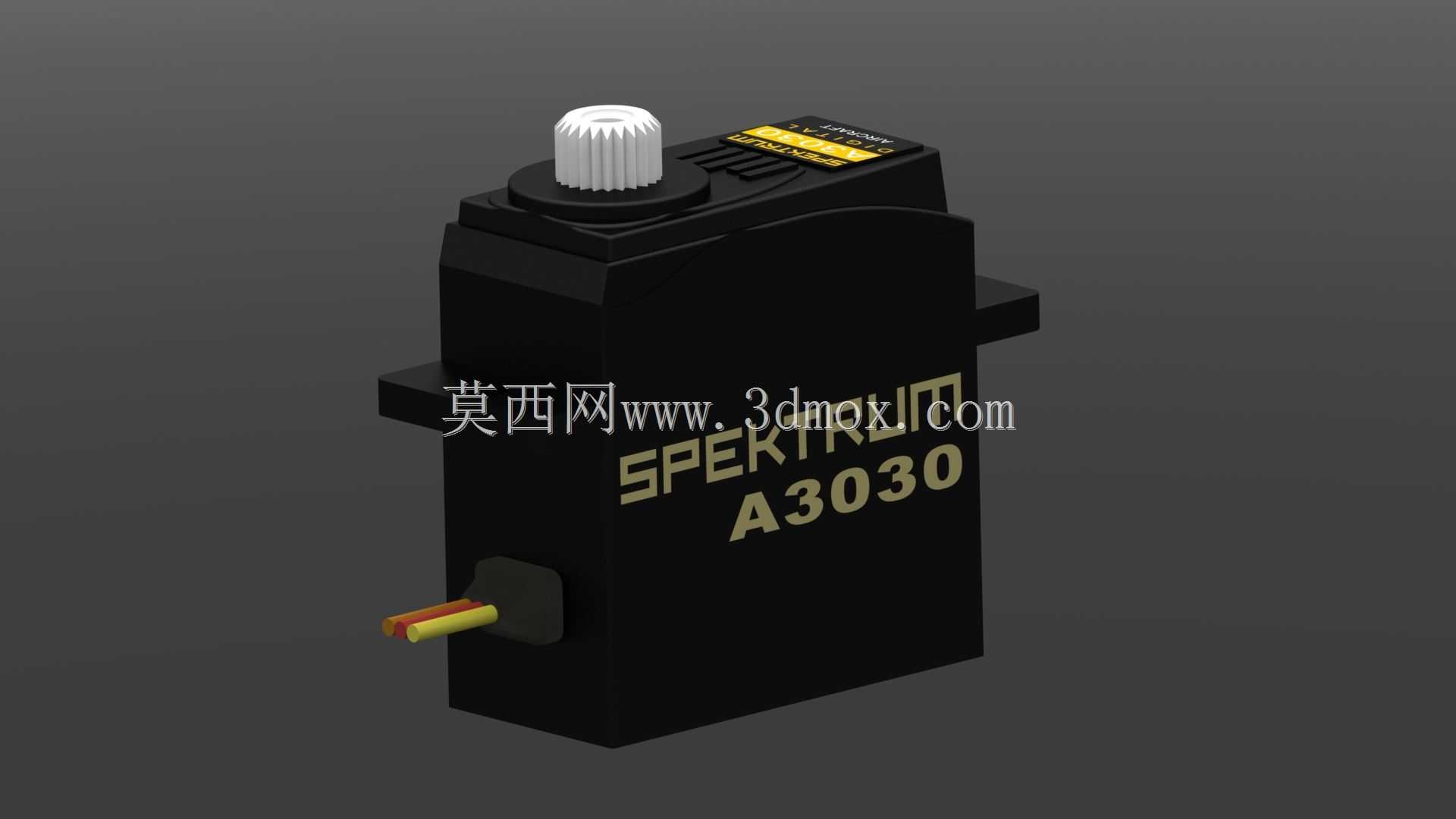

　　外壳侧面的安装耳是整机装配的核心定位基准，两个安装孔的孔距、孔径都按照实物的安装尺寸做了精准还原，在做装机布局时，只需要在安装基板上对应位置开出同规格的固定孔，就可以直接完成舵机的固定，不需要反复核对安装边界。舵机尾部的出线槽做了下沉式设计，电源线与信号线从槽内引出后不会突出外壳底面，安装时可以让舵机外壳完全贴合安装基面，不会出现被线材顶起导致的安装倾斜问题，出线端的红黄黑三色线序也做了对应还原，方便电气设计时匹配接线定义。

　　外壳表面的型号标识区域做了凹陷式的标识位设计，实际生产中这个区域会通过丝印标注型号、参数信息，建模时保留这个结构特征，方便做产品渲染、装配说明书制作时直接映射标识贴图，不需要额外做曲面拆分。整个舵机的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在航模装机时不会刮伤泡沫或者木质的机身结构，也能减少炸机时外壳磕碰碎裂的概率。

　　从安装边界的尺寸控制来看，这款舵机的主体截面为矩形结构，宽度、高度、长度都符合微型舵机的通用尺寸规范，在替换同规格其他型号舵机时，不需要修改原有安装位的开孔尺寸，具备很好的互换性。内部结构的建模虽然没有做完全的拆分展示，但外壳的内部加强筋位置、输出轴的支撑位都按照实物的结构做了预留，若后续需要做舵机的拆解分析、内部齿轮组的传动仿真，可以直接基于这个外壳模型拆分内部零件，不需要重新测量外壳的配合尺寸。

　　在实际工程选型时，这类数字舵机的负载扭矩、响应速度是核心参数，但结构设计阶段首先要确认的就是安装尺寸、输出轴规格、出线方向这些结构要素，这个三维模型完全还原了这些装机必须的结构特征，工程师在做整机结构布局时，可以直接将模型调入装配体，完成舵机安装位的开孔、摇臂活动范围的干涉检查、走线空间的预留，不需要拿到实物就可以完成大部分结构设计工作，大幅缩短样机开发的周期。尤其是在多舵机协同的机器人关节设计中，提前通过三维模型核对每个舵机的安装角度、活动边界，能有效避免样机装配阶段出现舵机转动时与周边结构件碰撞的问题，减少后期改模的成本。
