破损风格国际象棋车棋子造型设计

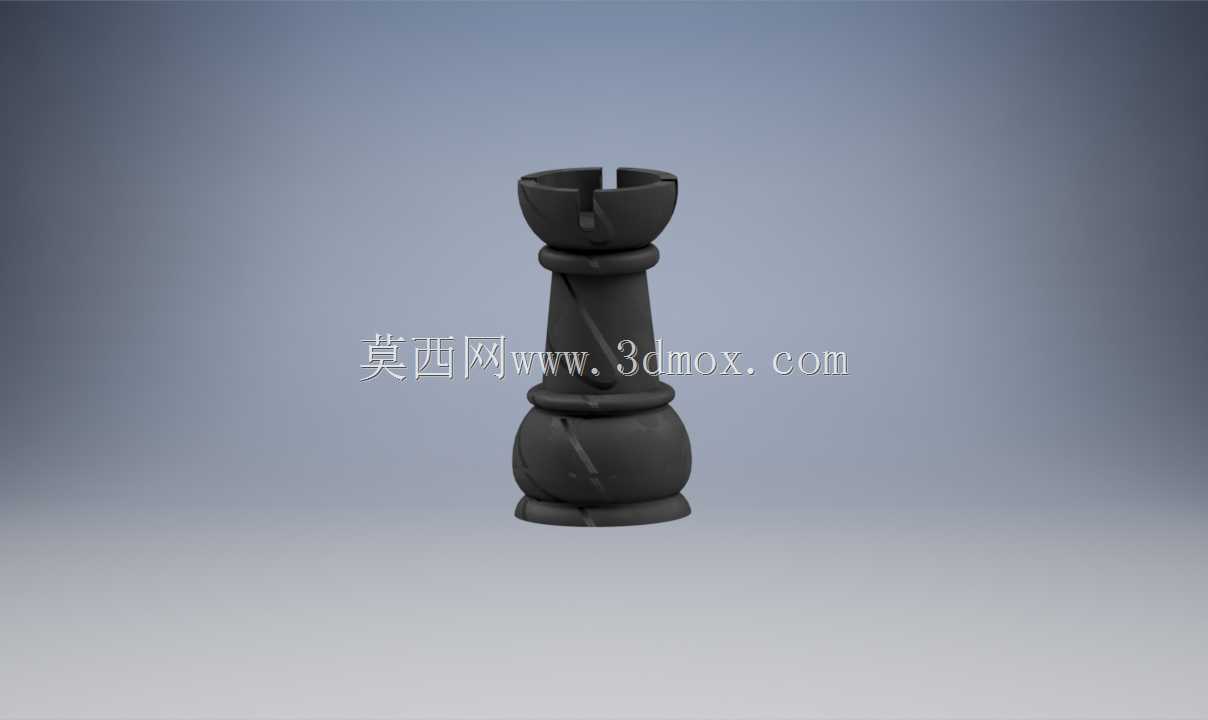

　　该造型属于国际象棋棋子中的车（Rook），采用了战损破损的外观设计，整体为回转类结构，建模时以旋转特征为基础主体，再通过螺旋切除、局部破损切除特征实现表面的裂纹与残缺效果，还原出类似老旧磨损、带使用痕迹的质感。从结构设计角度看，主体分为三个核心段：底部为带圆弧过渡的圆形底座，直径大于中部柱身，保证放置时的稳定性，底座边缘做了小倒角处理，避免锐边磕碰；中部为带收腰的柱身结构，柱身表面设计了螺旋走向的裂纹凹槽，凹槽深度控制在1.5mm以内，既保证视觉上的破损效果，又不会让整体结构出现应力集中导致的强度不足，柱身上下两端各有一圈凸起的环形箍，既还原传统国际象棋车的造型特征，也能在结构上强化柱身的抗弯折能力；顶部为传统车棋子的城垛造型，其中一个垛口做了残缺破损处理，边缘为不规则断裂面，和柱身的裂纹走向形成视觉呼应，强化整体的战损风格。

　　在实际应用场景中，这类造型的棋子可用于主题桌游套装、文创周边摆件、影视道具制作等领域，区别于常规光滑表面的标准棋子，该破损风格的设计更适配暗黑、复古、战棋类主题的使用场景。设计过程中需要重点控制几个安装与使用边界：首先是整体重心位置，由于顶部做了残缺切除，需要在建模时调整内部实体密度分布（若为实体打印件可通过局部壁厚调整，若为注塑件可通过内部筋位配重），保证重心落在底座中心轴线上，放置时倾斜角度超过15度才会出现倾倒，满足日常拿取、摆放的使用需求；其次是各段的尺寸比例，底座直径控制在总高度的1/3左右，柱身直径为底座直径的2/3，顶部城垛外径和柱身直径保持一致，整体比例符合常规国际象棋棋子的尺寸规范，可适配标准尺寸的国际象棋棋盘格，单格边长50mm的棋盘即可正常摆放，不会出现棋子超出格位的情况。

　　从建模实现逻辑来看，主体旋转特征绘制草图时，需要提前预留出表面裂纹的切除余量，避免后续切除特征导致壁厚过薄，螺旋裂纹采用螺旋线作为扫描路径，绘制不规则的三角形切除轮廓进行扫描切除，每个裂纹的深度、宽度做差异化处理，避免出现规律重复的纹理，提升真实感；顶部的破损残缺特征采用多个不规则拉伸切除、圆角特征组合实现，断裂面的边缘做0.2-0.5mm不等的小倒角，模拟真实物体破损后的毛边钝化效果，不会出现过于锋利的锐边。如果用于批量生产，采用树脂3D打印的话，最小壁厚控制在2mm以上即可保证打印成功率，表面可做哑光黑色喷涂处理，进一步强化老旧质感；如果采用注塑工艺生产，需要在柱身内部设计均匀的加强筋，筋位厚度控制在1.2mm左右，避免注塑时出现缩痕，同时脱模斜度控制在1.5度，保证柱身和底座部分可以顺利脱模。

　　在结构验证环节，需要重点做放置稳定性测试、抗跌落测试：从1m高度自由跌落至木质桌面，底座和柱身的连接位置不会出现断裂，表面的破损凹槽位置不会因为应力集中出现开裂，这就要求在建模时所有凹槽的根部都做R0.3以上的圆角过渡，避免直角位置产生应力集中。另外，该造型的底部为平面结构，可直接粘贴防滑毛毡垫，粘贴区域直径和底座直径保持一致，粘贴后不会超出底座边缘，使用时不会刮花棋盘表面，满足日常桌游使用的实际需求。
