四人位户外游乐跷跷板结构设计

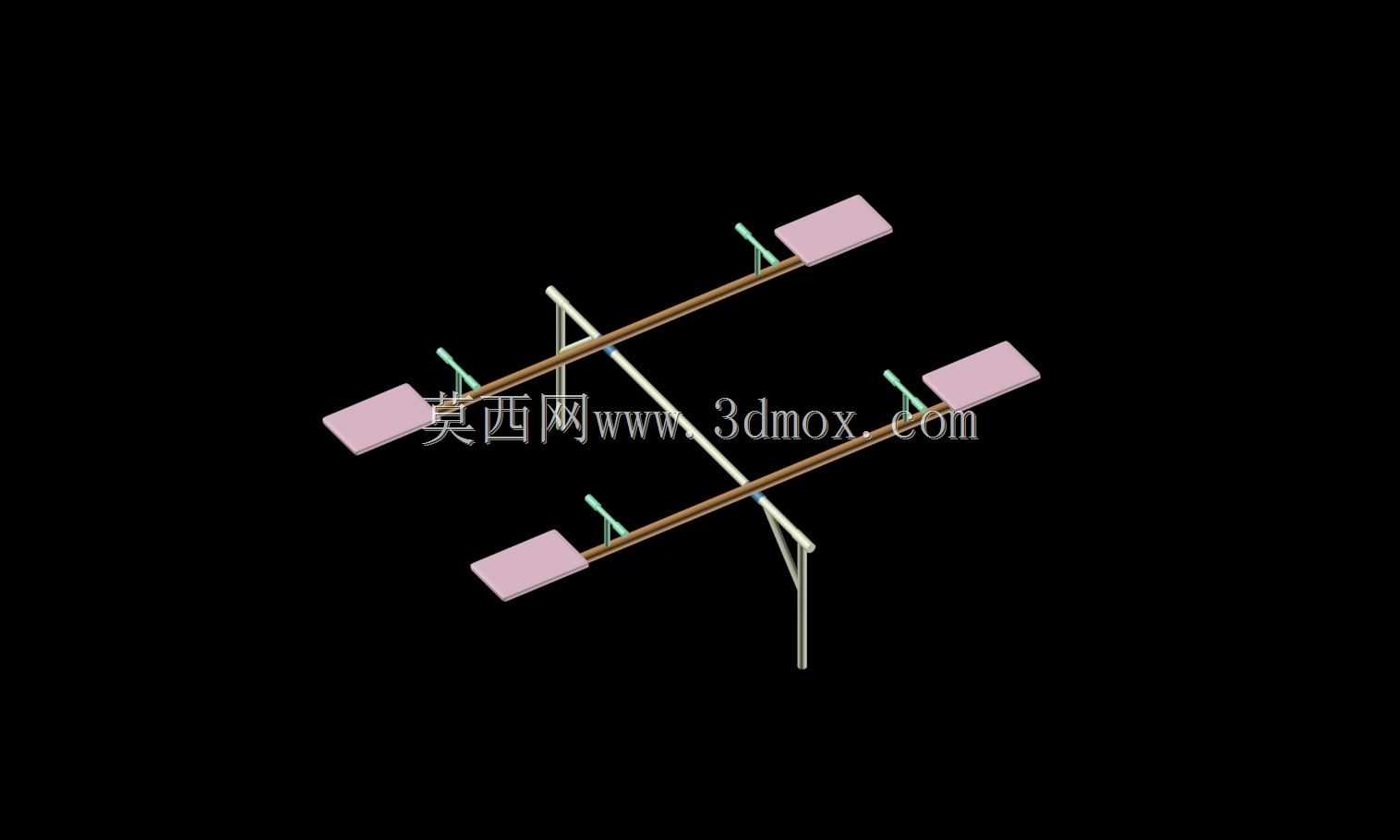

　　这款四人位跷跷板主要面向社区公共活动区、城市公园儿童游乐区、乡村休闲广场、幼儿园室外活动场地等场景布设，区别于传统双人跷跷板的结构形式，采用双梁平行排布的承载框架，单根横梁上对称设置两组坐板，可同时容纳四名使用者参与互动，有效提升公共游乐区域的设备周转效率，减少高峰时段的排队等待时长。从实际使用逻辑出发，该结构的支点设置在横梁整体长度的几何中心位置，两侧力臂长度完全对称，单侧边两个坐板的安装位置分别距离支点1.2米与2.1米，适配不同体重区间的使用者搭配游玩，体重较轻的儿童可坐在外侧远端位置，体重稍大的使用者可选择靠近支点的内侧坐位，通过力臂长度的差值平衡两端载荷，避免传统跷跷板常出现的一端过重无法翘起、落地冲击力过大的问题。

　　支撑结构采用单立柱落地形式，立柱底部设置方形安装法兰盘，法兰盘上预留四个直径16mm的膨胀螺栓安装孔，安装时需将法兰盘固定在厚度不小于200mm的C20混凝土硬化基础上，基础平面的水平度误差需控制在2mm/米范围内，避免横梁转动过程中出现卡滞或单侧偏磨的情况。立柱与横梁的连接位置采用自润滑轴套作为转动副，轴套材质选用改性尼龙，无需定期加注润滑脂即可保证转动顺滑，同时具备足够的耐磨性能，可承受长期往复摆动带来的摩擦损耗，适配户外露天环境下的长期使用，减少后期运维的工作量。坐板采用矩形平板结构，边缘做R15的圆弧倒角处理，避免尖锐棱角带来的磕碰风险，每个坐板靠近支点的一侧设置立式扶手，扶手高度为280mm，

　　刚好适配使用者坐姿状态下的手部抓握位置，摆动过程中使用者可抓握扶手保持身体稳定，降低滑落风险。横梁主体采用矩形空心型钢制作，在保证整体结构抗弯强度的前提下尽可能降低自重，减少转动副处的径向载荷，延长转动部件的使用寿命；横梁与坐板、扶手的连接位置均采用隐蔽式螺栓固定，螺栓端部不突出结构外表面，避免外露凸起勾挂衣物造成安全隐患。从结构设计的冗余度考量，单根横梁的额定承载能力按照单侧总载荷150kg设计，可满足两名成年使用者陪同儿童游玩的载荷需求，整体结构的摆动角度控制在上下各15度范围内，当摆动角度达到阈值时，支撑结构上的限位块会接触横梁底部，避免摆幅过大导致坐板抬升过高、落地冲击过大的问题。在安装边界要求上，

　　设备布设时周边需预留不小于1.5米的安全活动空间，地面需铺设厚度不小于50mm的橡胶安全地垫，缓冲使用者意外跌落时的冲击力；设备整体的最高点距离安装完成面的高度为1.1米，坐板处于水平静止状态时距离地面高度为350mm，既保证摆动过程中坐板不会触碰地面，也避免坐板过高导致儿童上下不便。结构的所有钢制部件表面均做户外级粉末静电喷涂处理，涂层厚度控制在60-80μm，具备耐紫外线、耐雨水锈蚀的能力，可适应不同气候区域的户外使用环境，不会因长期日晒雨淋出现涂层脱落、基材锈蚀的问题。
