往复式压缩机十字头组件结构设计

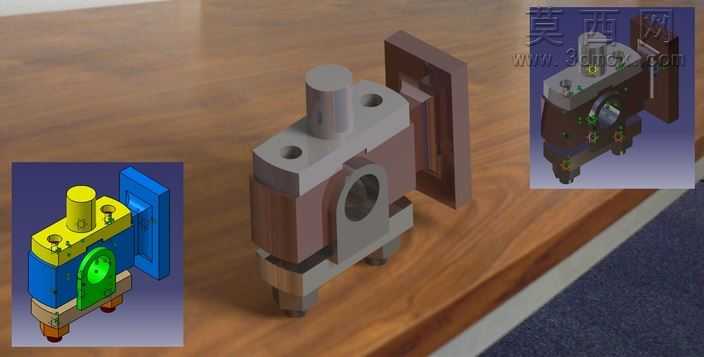

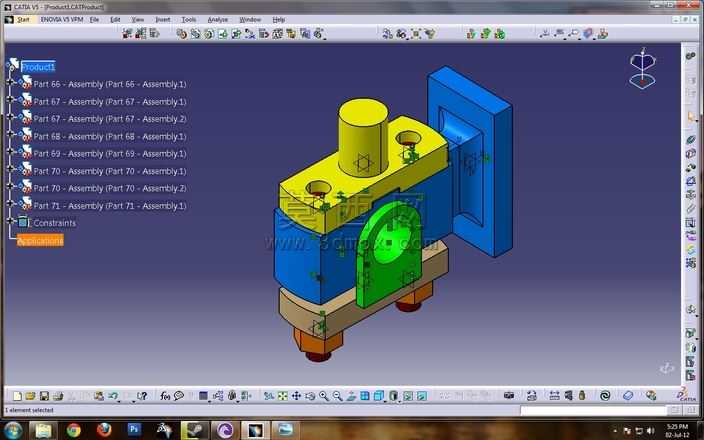

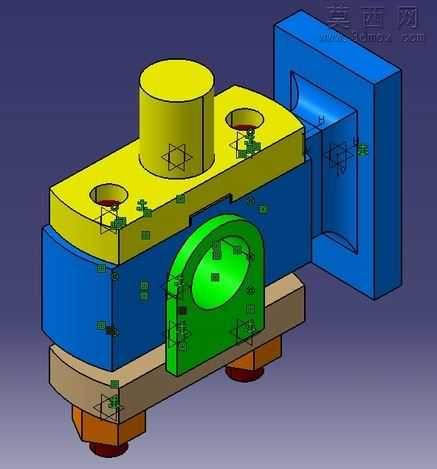

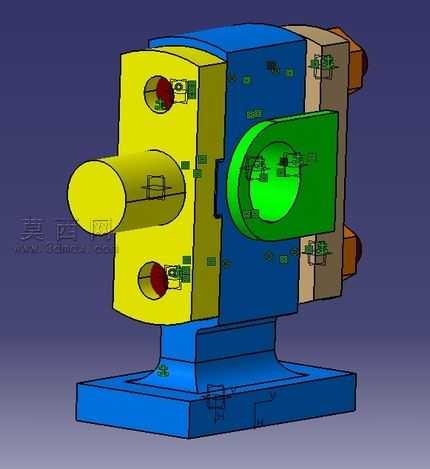

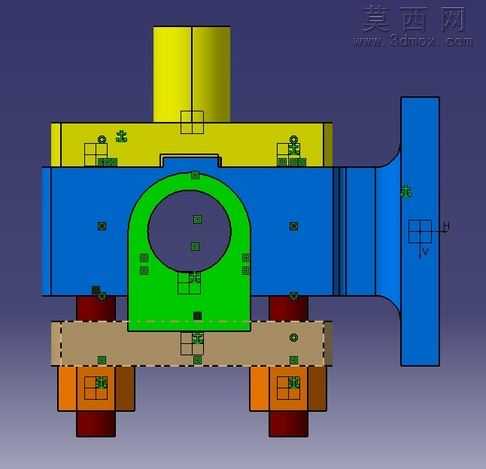

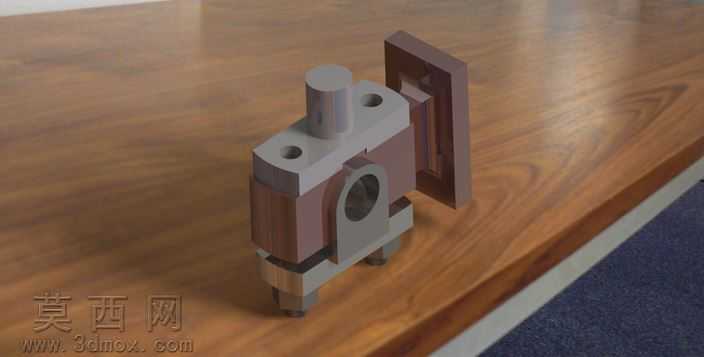

本作品为往复式动力机械核心传动部件十字头的三维结构设计，采用三维建模软件完成全参数化建模与装配渲染，完整还原十字头组件的实际装配形态与功能结构。建模过程中首先梳理十字头的功能逻辑：作为连接活塞杆与连杆的核心部件，需要将连杆的摆动运动转化为活塞杆的直线往复运动，同时承受交变的冲击载荷与侧向力，因此整体结构采用分体组合式设计，主体基座选用高强度灰铸铁材质模拟，表面做哑光氧化质感处理，兼顾结构强度与耐磨性能，与连杆连接的销轴部位采用合金结构钢材质，表面做精磨抛光的金属亮面处理，降低运动过程中的摩擦损耗。模型完整构建了十字头的各个组成部分：包括带安装孔的十字头主体、与连杆铰接的销轴结构、连接活塞杆的锁紧定位结构、两侧的滑动导向滑板结构，各部件之间的装配间隙按照实际机械设计公差进行预留，滑板部位采用耐磨铜合金材质模拟，表面做细微的纹理处理还原耐磨衬层的质感，与机身滑道接触的平面做平面度约束，保证运动过程中的导向精度。渲染阶段采用写实工业渲染方案，将装配完成的十字头组件放置于木纹工作台场景中，采用三点布光方案：主光源从侧上方45度投射，打出部件的结构立体感，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒部件边缘，区分不同材质的边界，金属部件的反射率、粗糙度参数按照实际材质特性调整，铸铁部位粗糙度设置为0.6，钢质销轴粗糙度设置为0.2，铜质滑板粗糙度设置为0.4，真实还原不同机加工表面的视觉效果。设计过程中重点考量了十字头的受力合理性：主体上的两个安装孔用于紧固滑板与主体，销轴孔的位置经过力学优化，降低运动过程中的侧向分力，活塞杆连接部位采用锥面定位加锁紧螺母的结构，保证连接可靠性，避免往复运动过程中出现松动。整个模型的装配约束完全按照实际装配关系设置，销轴与主体孔为同轴配合，滑板与主体安装面为重合配合，各部件可实现符合实际运动逻辑的相对动作，完整展现十字头组件的结构原理与装配关系，可用于机械原理教学、结构设计参考以及相关设备的改进设计验证。
