GE喷气发动机安装固定支架结构

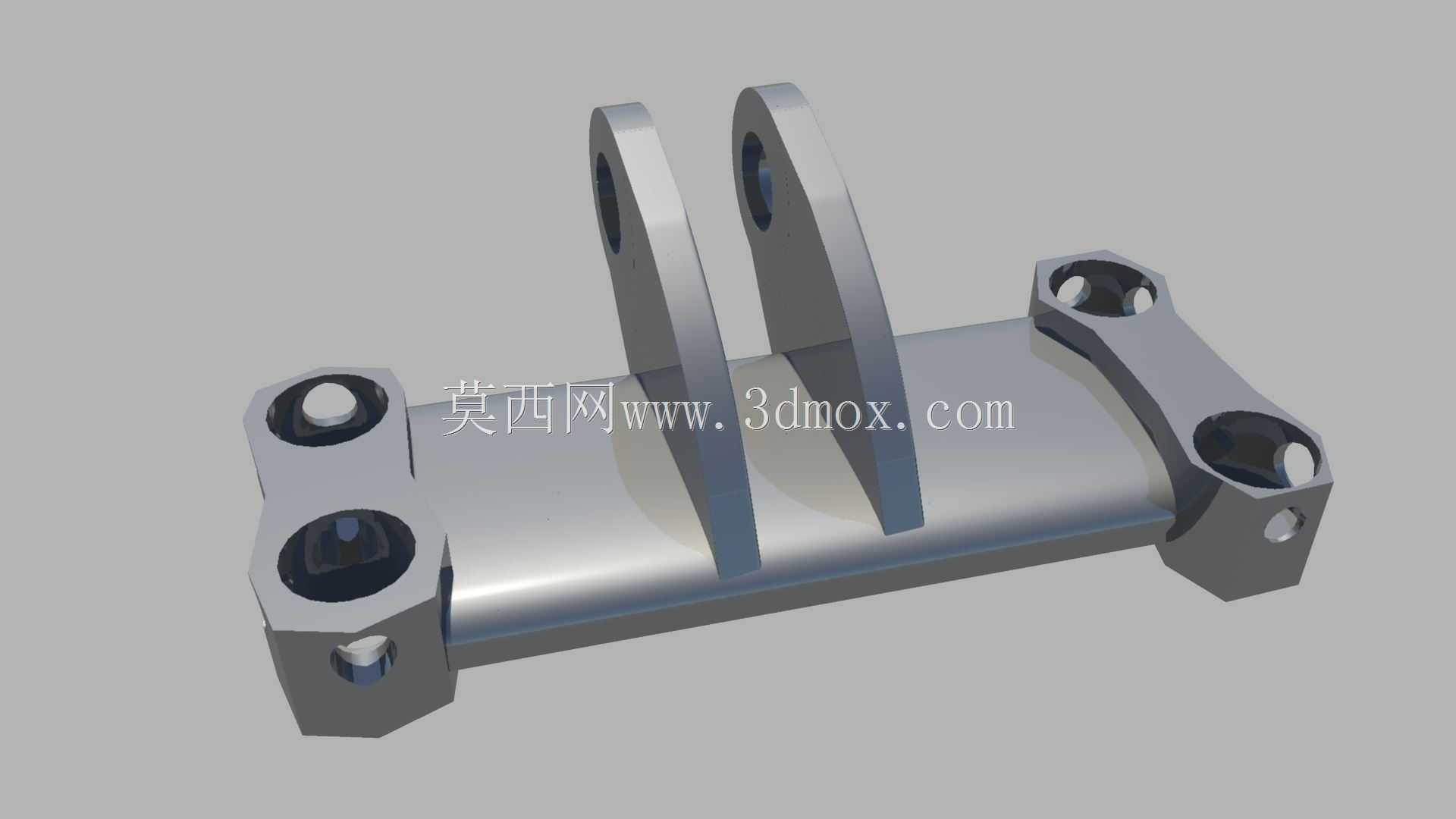

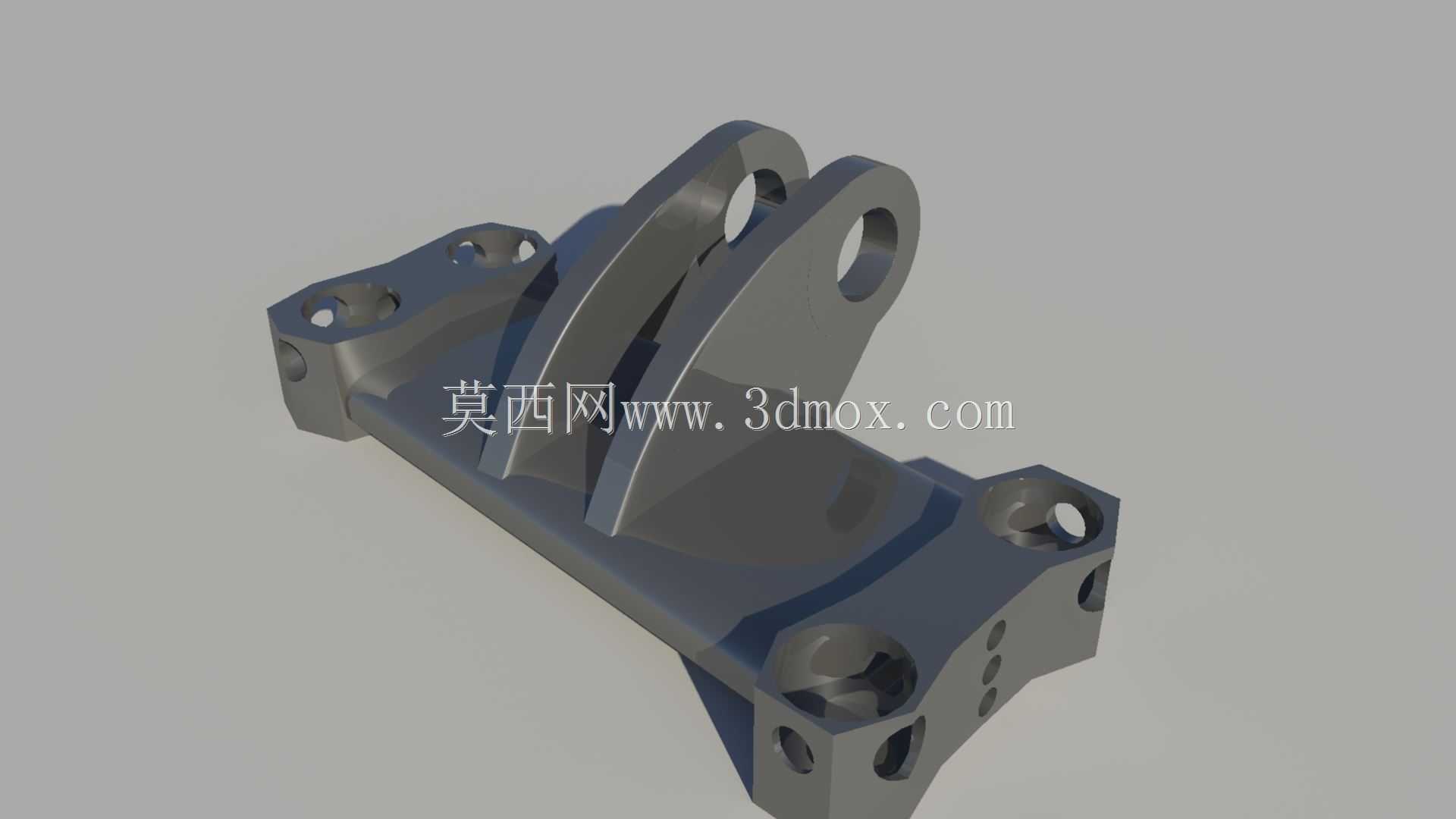

　　该支架作为航空动力系统的核心承力连接构件，主要应用于喷气式发动机与机身安装段的载荷传递场景，承担发动机运行过程中产生的静载荷、振动载荷与瞬时冲击载荷的传导功能，是保障动力单元安装可靠性的关键结构件。从结构布局来看，主体采用圆柱形主梁作为核心承力基体，主梁两端延伸出带安装孔的连接耳座，耳座上设置的沉头安装孔可配合高强度螺栓实现与发动机安装节的精准对位，沉孔结构可保证螺栓头部完全沉入座体平面，避免安装后出现突出结构干涉周边管线或整流罩的装配问题。主梁中部垂直设置的双叉耳结构，是与机身安装挂点对接的核心接口，双叉耳的平行度公差控制在0.02mm范围内，耳孔同轴度公差不低于0.015mm，可保证连接销轴穿装后无卡滞，

　　同时均匀分配两侧耳片的承载应力，避免单侧耳片过载出现裂纹。在设计思路上，该结构优先考虑载荷传递路径的最短化，发动机端的载荷通过两端耳座直接传导至圆柱主梁，再通过中部双叉耳均匀传递至机身挂点，整个传力路径无多余弯折结构，可有效降低应力集中系数。主梁的圆柱截面选型，相比方形截面在相同截面积下具备更优的抗扭性能，可抵消发动机运行时产生的扭矩载荷，同时圆柱表面无直角棱边，可降低交变载荷下的疲劳裂纹萌生概率。安装边界方面，两端耳座的安装孔中心距严格匹配发动机安装节的接口尺寸，孔位公差控制在±0.03mm范围内，可保证装配时无需额外修配即可实现对位；中部双叉耳的间距与机身挂点的连接耳厚度匹配，耳孔直径与标准航空连接销轴尺寸适配，

　　装配后销轴与孔的配合间隙控制在0.01-0.02mm之间，既保证拆装便利性，又避免间隙过大导致运行过程中出现异常撞击磨损。结构的壁厚设计经过载荷校核，主梁壁厚满足最大静载荷下的强度要求，同时预留足够的疲劳安全余量，耳座与主梁的连接位置采用大圆角过渡，避免直角连接带来的应力集中问题，圆角半径不小于连接处壁厚的1.5倍，可有效分散连接位置的应力。实际应用中，该支架可适配小推力级喷气发动机的安装需求，在发动机日常维护过程中，无需拆解支架主体即可完成发动机的常规检查作业，两端的独立耳座设计可在单侧安装孔出现磨损时，仅更换对应耳座镶套即可完成修复，降低维护成本。结构表面无多余的工艺凸台与减重孔，在保证强度的前提下控制整体重量，符合航空构件轻量化与高可靠性并重的设计要求，所有安装面的平面度公差均满足密封与装配要求，可避免安装后出现局部应力过大导致的构件变形问题。
