概念超跑外观结构三维设计方案

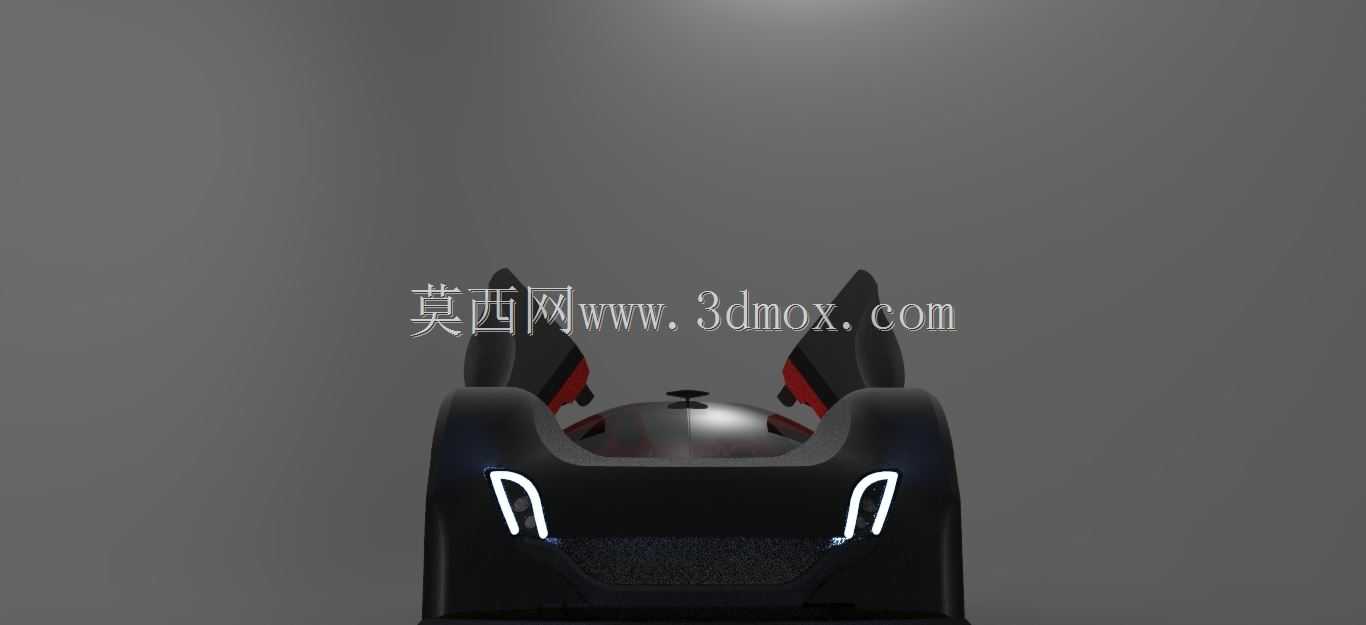

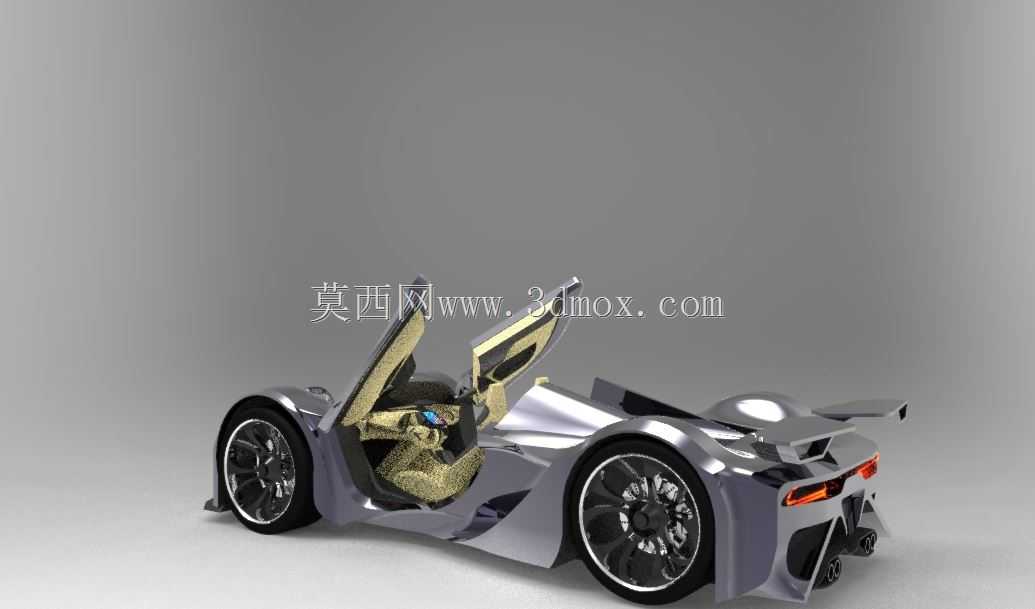

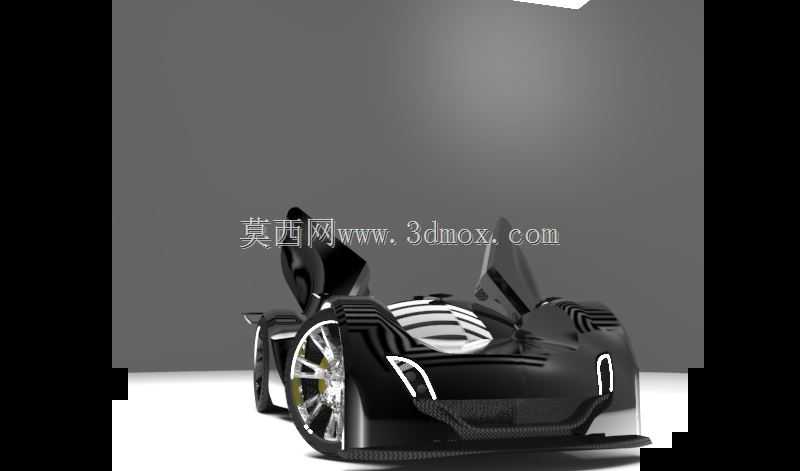

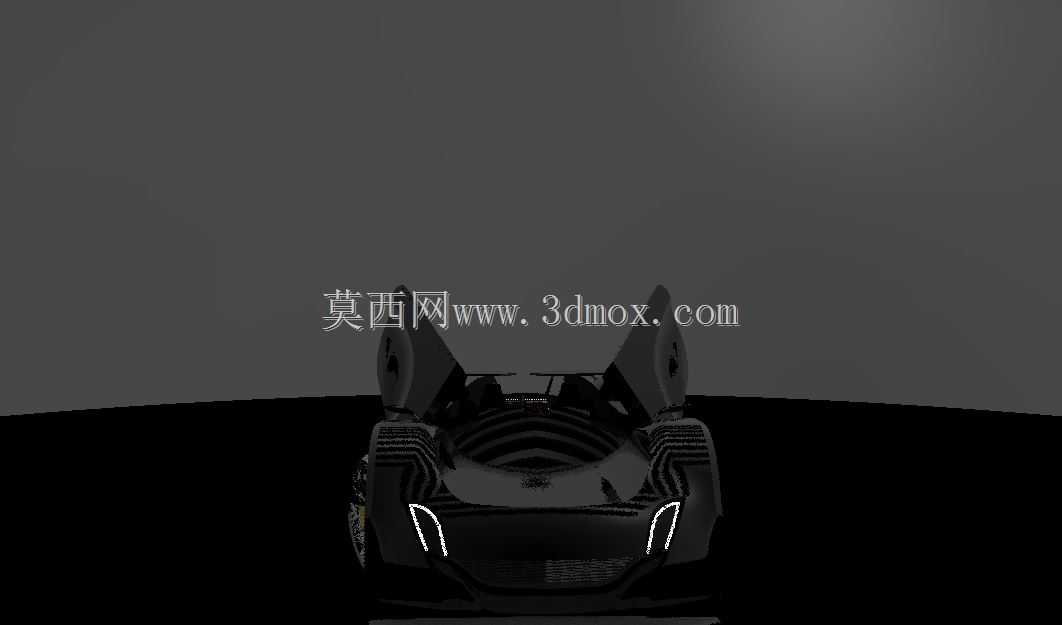

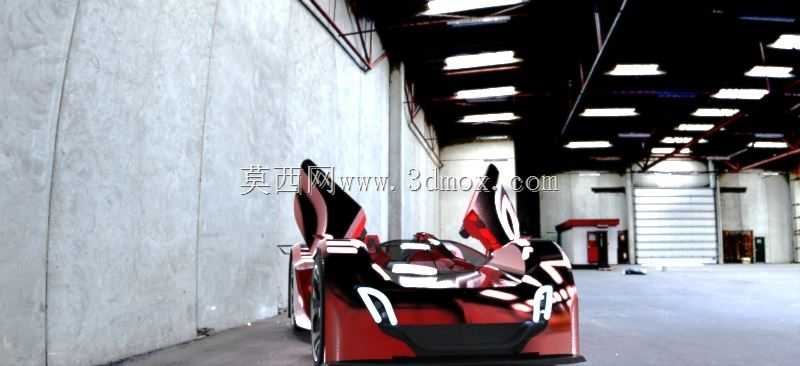

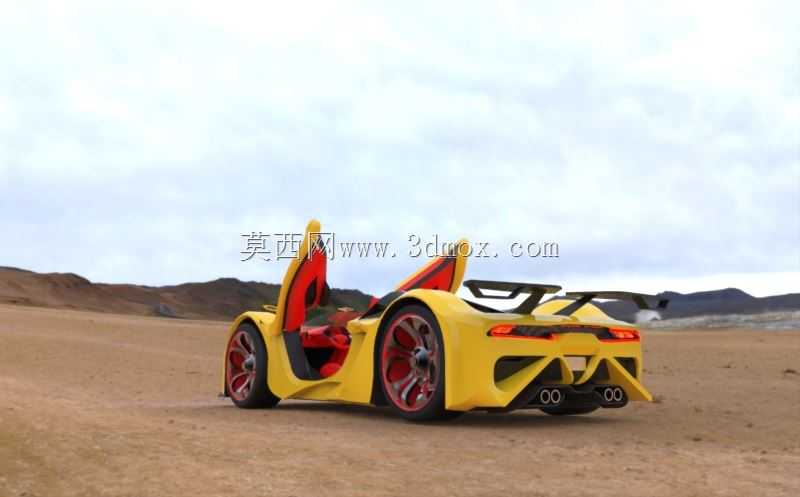

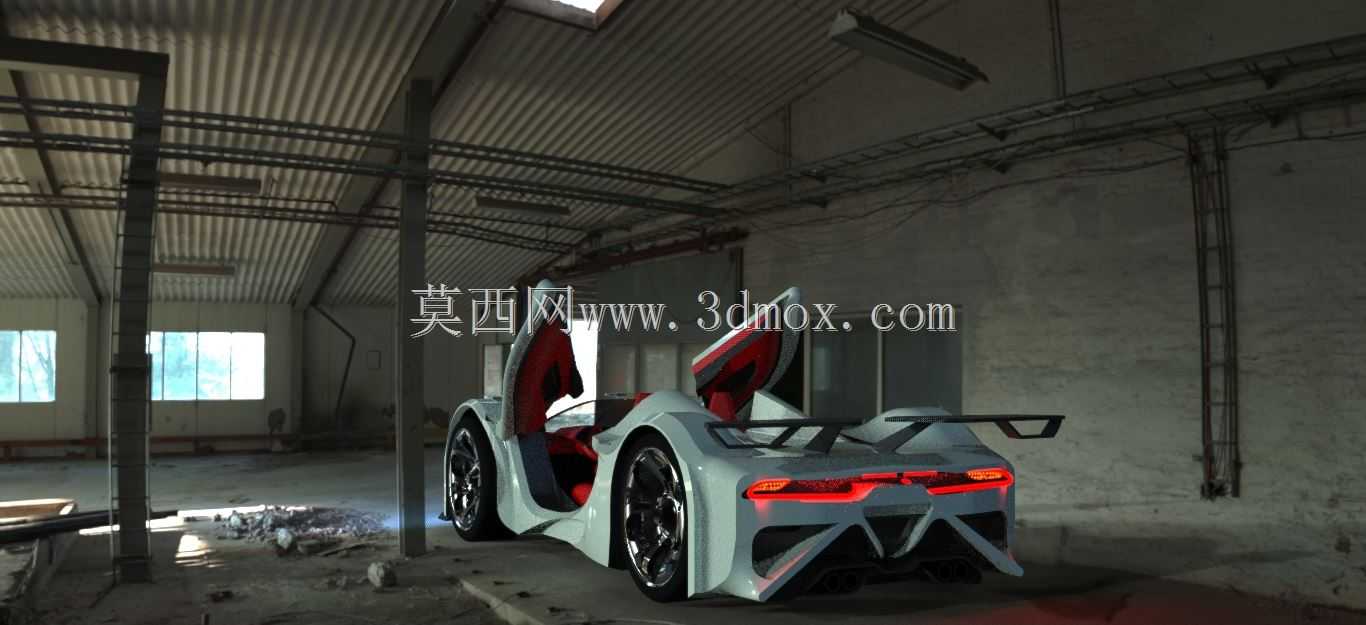

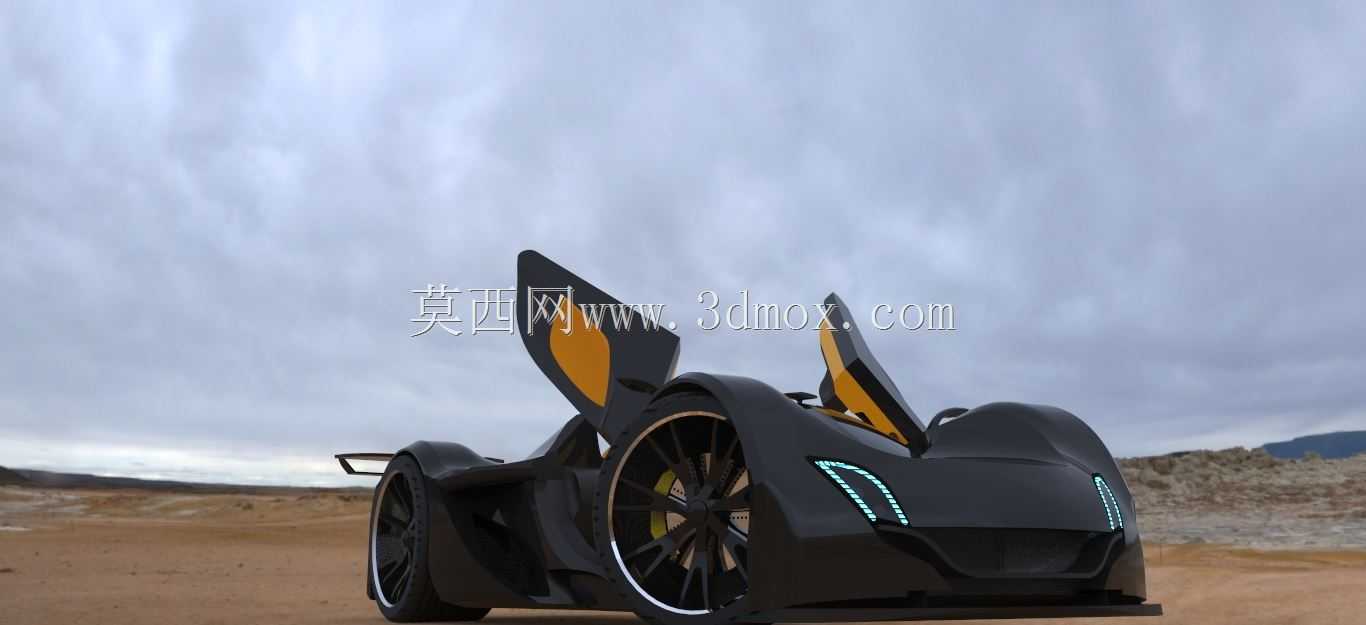

　　本次概念超跑的结构设计，首先围绕高性能跑车的实际使用场景展开，日常城市道路行驶、封闭赛道体验是核心应用场景，设计过程中需要兼顾空气动力学效能与视觉冲击力，同时预留足够的结构安装空间，覆盖底盘、动力总成、驾乘舱的布置边界。从功能特性来看，整车采用低趴宽体的姿态设定，轮距设定在1680mm区间，整车宽度控制在1980mm，轴距匹配2700mm的双座布局，既保证弯道行驶时的侧向稳定性，也能满足双驾乘人员的乘坐空间需求，不会出现局促的坐姿问题。鸥翼门的开启结构是本次设计的重点，门体铰链布置在车顶侧梁位置，开启角度设定为72度，开启后门体下沿距离地面高度为1820mm，能够保证驾乘人员上下车时无需过度低头，同时避开常规停车位两侧的空间限制，

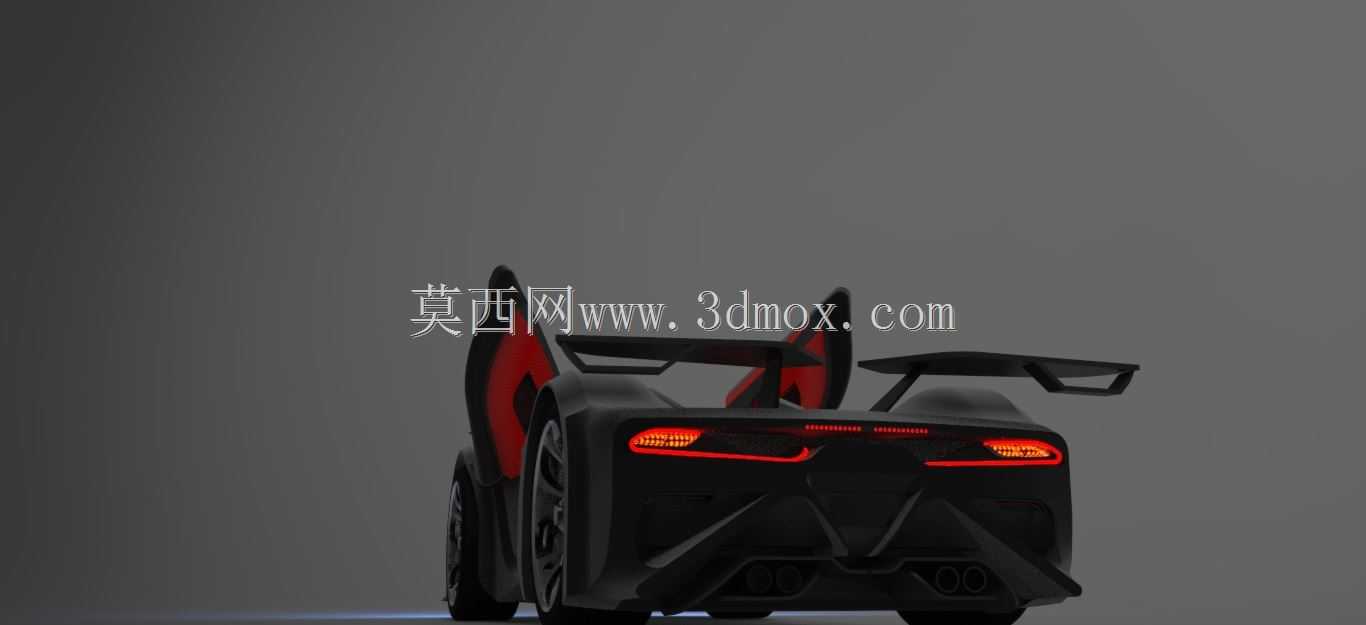

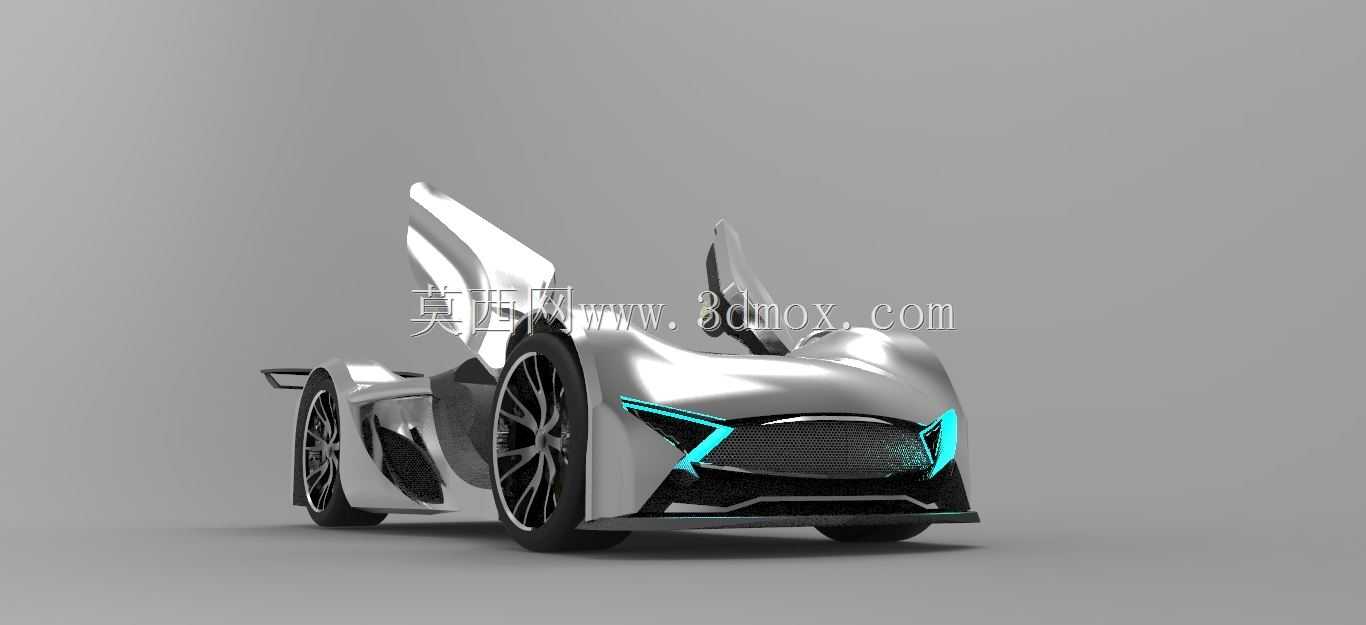

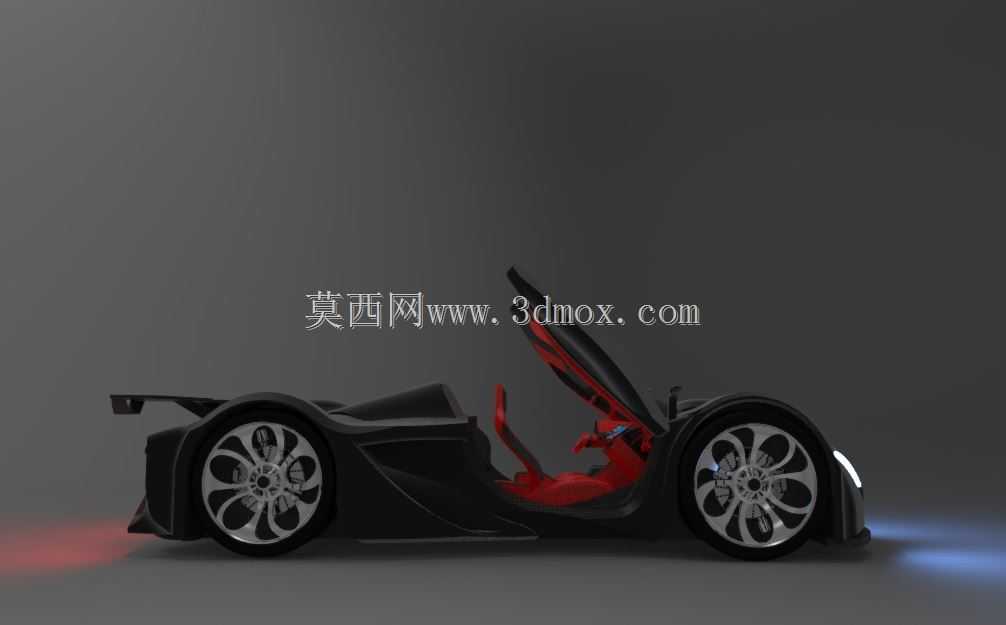

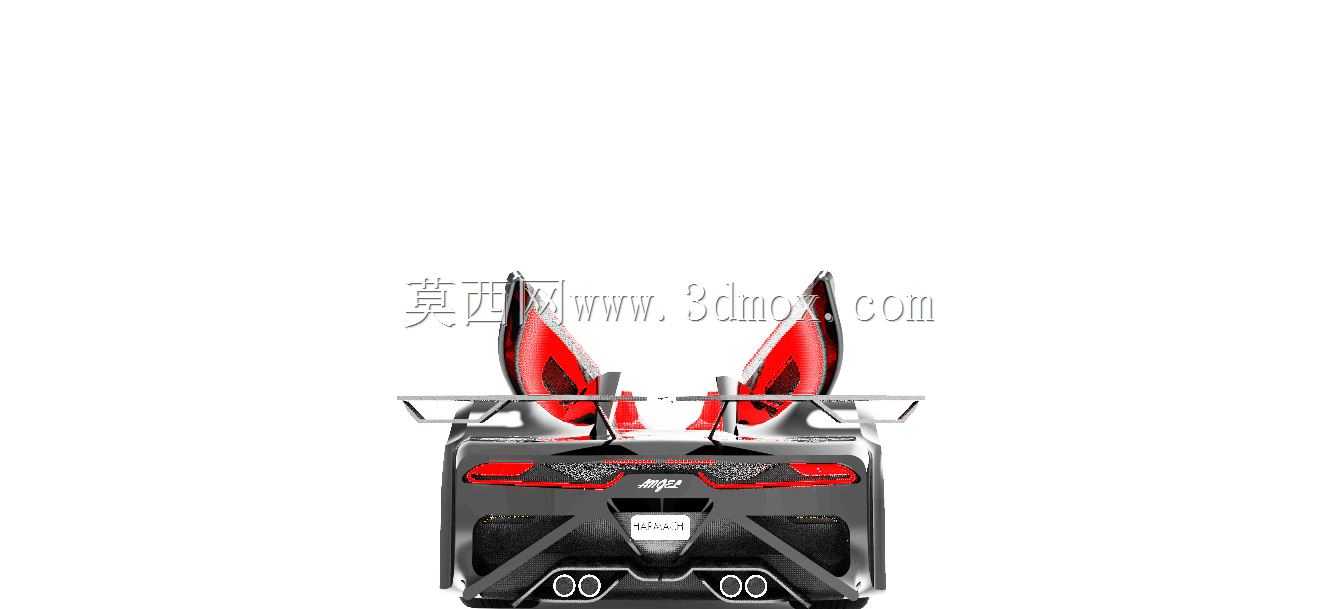

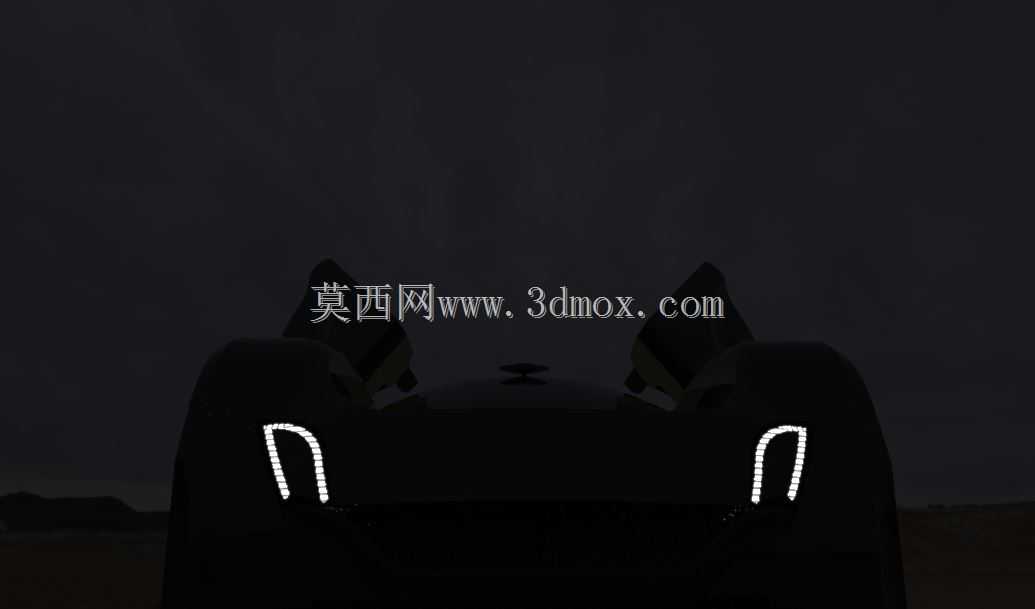

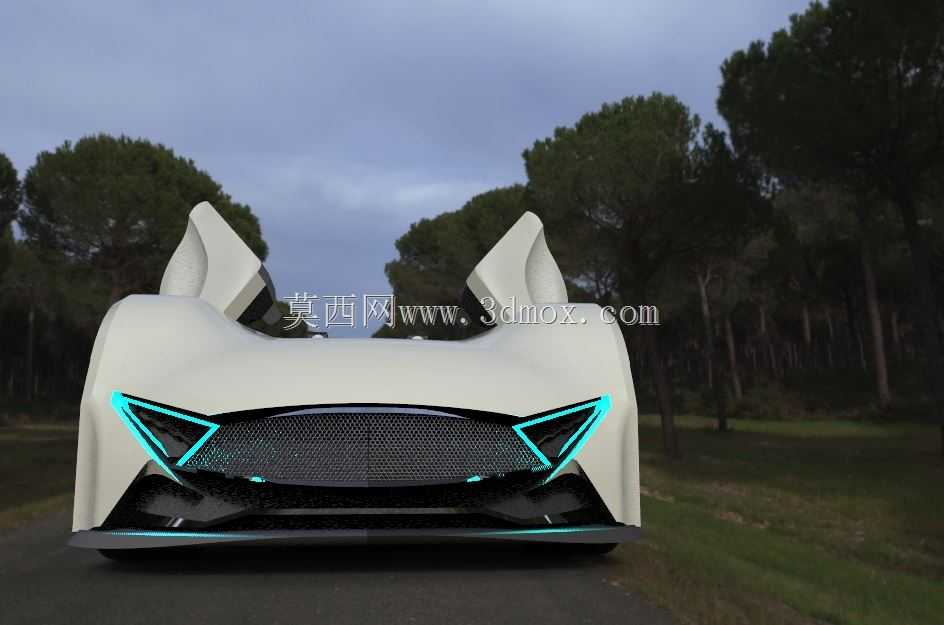

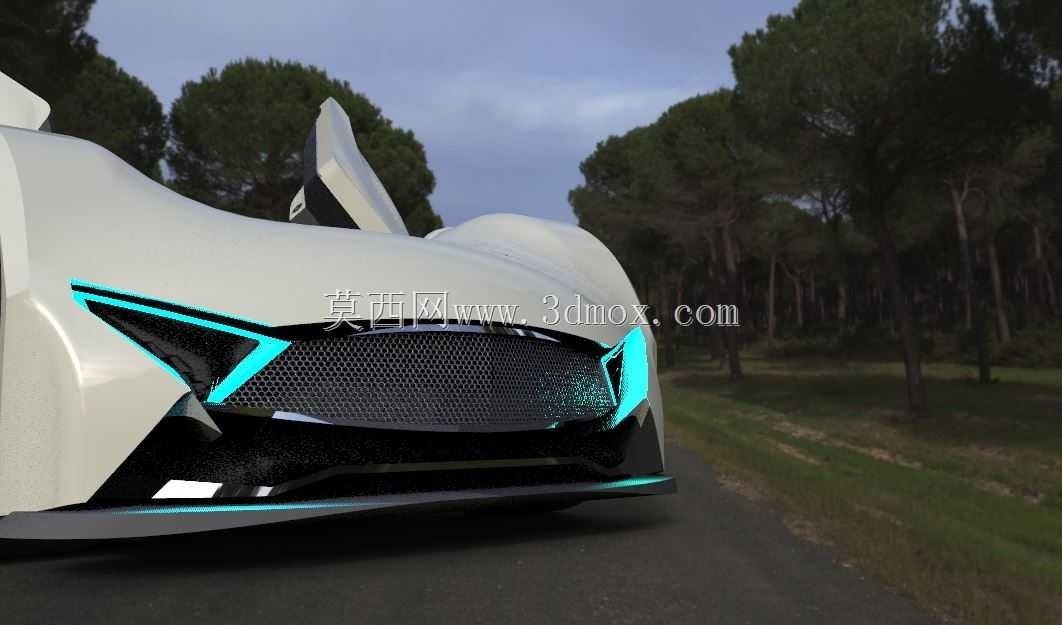

　　在标准2.5米宽车位内即可完成车门完全开启，不会出现磕碰邻车的问题。前脸的灯组采用狭长的LED灯带布局，灯带嵌入前保险杠两侧的空气导流槽边缘，导流槽内部预留了刹车冷却风道的安装空间，高速行驶时气流可通过导流槽直接导向前轮刹车卡钳位置，带走连续制动产生的热量，降低刹车热衰减的概率。车身侧面的线条从轮拱位置向后延伸至车尾，侧裙位置设计了内凹的气流通道，行驶过程中气流可沿着通道快速流向车尾扩散器区域，梳理车底乱流，提升整车下压力。轮毂采用大尺寸多辐条设计，匹配低扁平比性能轮胎，轮拱位置做了外扩处理，预留了转向时轮胎的跳动空间，即使在最大转向角度、悬架压缩到极限位置时，轮胎也不会与轮拱内衬发生剐蹭。车尾配备了可升降的主动尾翼，

　　尾翼支架采用隐藏式布置，在车速低于80km/h时尾翼收纳于车尾盖板内，保持车身线条的整体性，车速超过110km/h时尾翼自动升起15度角度，高速制动时可额外抬升5度角度，增加空气阻力辅助制动。设计过程中首先确定了整车的硬点边界，包括驾乘人员的H点位置、动力总成的安装轮廓、悬架系统的跳动行程，所有外观曲面都围绕这些硬点进行构建，避免出现外观造型与内部结构干涉的问题。车身覆盖件的分缝位置做了均匀化处理，所有分缝间隙控制在3.5mm，既满足后期量产时的装配公差要求，也能保证外观的精致感。前保险杠下方的前唇采用突出设计，距离地面高度为110mm，在保证通过性的前提下，尽可能梳理进入车底的气流，减少车底气流的抬升效应。

　　座舱位置的挡风玻璃采用大倾角设计，倾斜角度设定为28度，能够有效降低高速行驶时的风阻系数，同时A柱位置做了收窄处理，减少驾驶时的视野盲区。车门内部预留了音响、玻璃升降机构、防撞梁的安装空间，鸥翼门的气弹簧支撑力经过匹配计算，能够保证在-10℃到45℃的环境温度下，车门都能平稳开启和关闭，不会出现开启卡顿或者自动下落的问题。车尾的扩散器采用多通道设计，通道从车底中部一直延伸到车尾后沿，能够快速将车底的气流导出，配合主动尾翼形成稳定的下压力输出，在200km/h时速下可提供超过120kg的下压力，提升高速行驶的稳定性。整个建模过程中，所有曲面都做了连续性检查，外观A级曲面达到G2连续标准，曲面之间的过渡顺滑，没有明显的折角或者凹凸，满足后续渲染、3D打印验证或者油泥模型制作的需求。底盘位置预留了电池组或者燃油动力总成的安装空间，不管是适配纯电动力还是传统内燃机动力，都能在不改动外观曲面的前提下完成动力系统的布置，提升设计方案的适配性。轮拱内部的空间预留了20mm的减震器压缩余量，在经过颠簸路面时，悬架的上下跳动不会与轮拱或者车身覆盖件发生干涉。车身侧面的进气口设计在车门后方位置，气流通过进气口导向后置动力总成的散热系统，保证动力系统在高负荷运转时的散热需求，不会出现过热的问题。
