星球大战主题光剑手柄创意结构设计

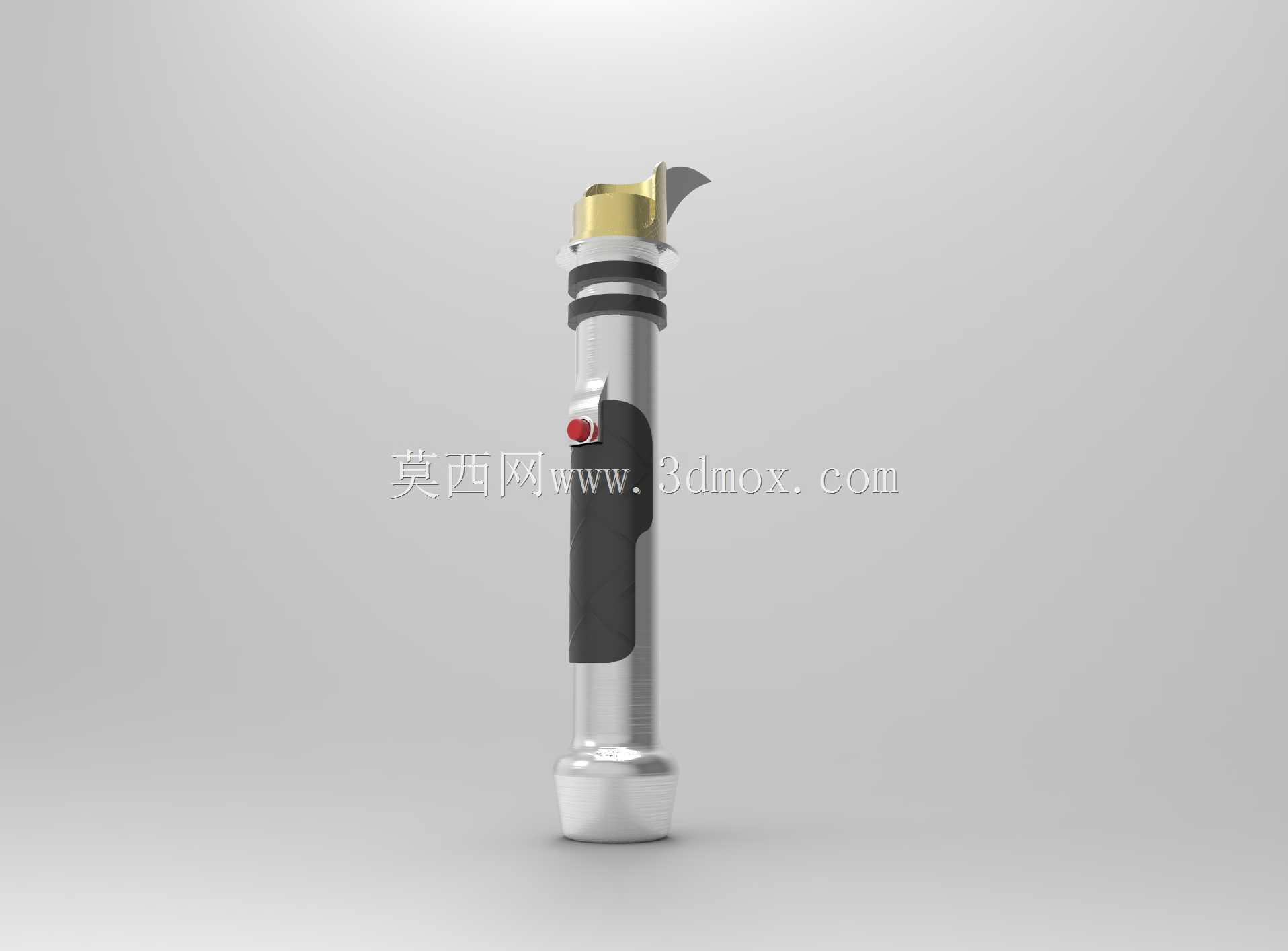

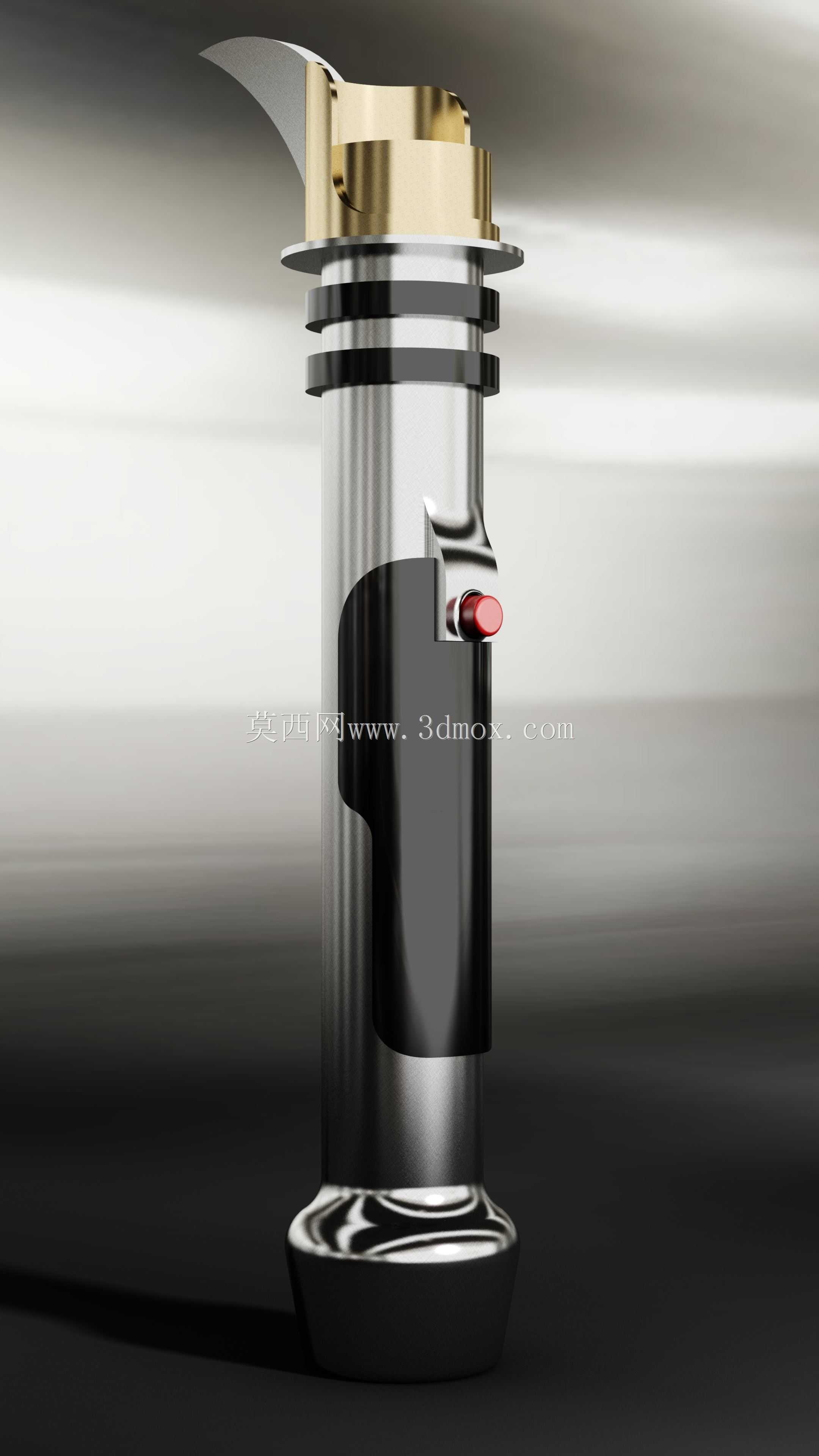

　　这款光剑手柄的结构设计，最初的落地场景瞄准影视道具复刻与潮玩手办周边的实体加工领域，在结构设计阶段就兼顾了手持握持的人机工程要求与外观还原度的平衡。从实际使用维度看，该结构既可以作为静态展示的收藏摆件，也可加装发光组件实现剑身点亮的互动效果，适配cosplay活动展示、主题展陈布置、个人收藏陈列等多个场景。设计过程中首先敲定了握持段的直径参数，参考成年人手掌握持的舒适围度，将主体握持区的外径控制在38mm，握持段长度设置为120mm，保证单手握持时手指可完全环握，虎口位置贴合手柄上部的凸缘结构，长时间持握不会出现硌手的问题。手柄上部的金属装饰环采用分层阶梯式结构，三层等距分布的凸环既还原了原作的视觉特征，也在结构上起到了限位作用，

　　若后续加装发光剑身，凸环可作为剑身插接段的定位止口，保证剑身与手柄的同轴度，避免插接后出现晃动偏斜的问题。手柄侧面的触发按键采用嵌入式安装结构，按键突出手柄表面的高度控制在2mm，既保证按压时有清晰的行程反馈，也避免突出过多在持握时出现误触的情况，按键下方的弧形凹陷区域完全贴合拇指指腹的曲面形态，持握时拇指可自然搭放在按键位置，操作动线符合日常手持设备的使用习惯。手柄底部采用圆弧收边的平底结构，放置在平面上时可实现竖直稳定摆放，无需额外支架支撑，底部的配重腔在设计时预留了15mm深度的空腔，可根据实际使用需求加装配重块，调整整支手柄的重心位置，让持握时的重心落在手掌中心区域，提升持握的扎实感。材质搭配上，

　　主体结构采用金属质感的表面处理方案，握持区的黑色哑光段做了细微的防滑纹理处理，与上部亮面金属装饰段形成视觉与触感的双重区分，既提升了外观的层次质感，也保证握持时的摩擦力，避免手汗较多时出现打滑的情况。结构拆分层面，整支手柄分为底座、握持主体、上部装饰环、按键组件四个可拆分模块，模块之间采用止口定位加小过盈配合的连接方式，无需额外螺丝固定即可实现稳固装配，同时方便后期拆解维护，更换内部的发光元件或者电池组件。在安装边界的考量上，手柄上部的剑身插接孔深度设置为40mm，内径公差控制在H7级别，适配常规直径25mm的透明PC剑身管材，插接后配合面的接触长度足够，不会出现剑身晃动脱落的问题；手柄内部预留了直径20mm的贯通走线空腔，

　　可容纳电池、驱动电路板、导线等发光组件的安装空间，空腔内壁做了0.5mm的壁厚加强筋，既保证整体结构强度，也不会过多增加手柄的整体重量。细节处理上，上部的金属出锋造型做了1mm的圆角倒边处理，避免尖锐边角在使用过程中造成划伤，所有零件的分型面都设置在装饰环的拼接缝隙位置，装配后不会暴露明显的合模线，提升整体外观的精致度。从结构验证的角度，该设计的壁厚均匀控制在2-2.5mm之间，不管是采用CNC金属加工还是3D打印制作，都不会出现壁厚不均导致的变形问题，各个装配位置的拔模斜度设置为1.5度，满足注塑或者3D打印的工艺要求，不需要额外做后期的结构调整即可直接投入生产制作。
