多规格参数化SR弯头管件三维设计

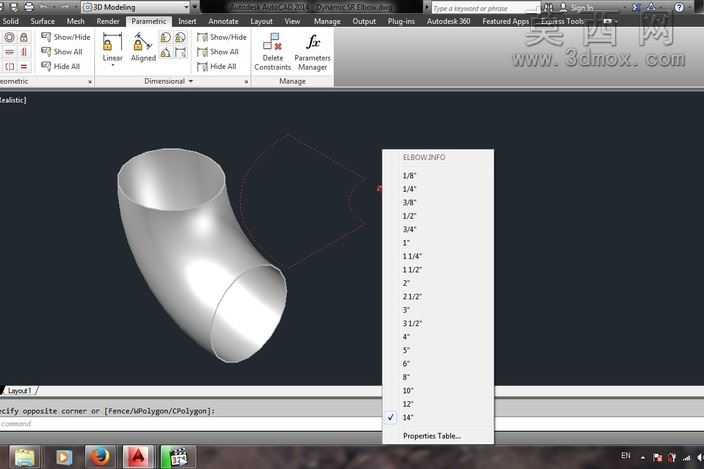

本作品为参数化动态SR弯头三维建模成果，建模过程依托三维设计软件完成，核心围绕管道系统中常用的弯头类五金配件展开设计，重点实现多尺寸、多方向参数的可调适配能力。建模初期首先梳理SR弯头的结构特征：弯头整体为弧形管状结构，两端为等径圆形接口，弧段曲率符合管道流体输送的转向需求，建模时先绘制中心弧线路径，以标准管径为截面轮廓沿路径扫掠生成基础实体，再对两端接口的端面做平整处理，保证接口与配套管道对接时的贴合度。为实现动态可调的参数化特性，建模时将弯头的公称通径、弯曲角度、弯曲半径等核心尺寸设置为可驱动参数，通过参数表关联对应不同规格的尺寸数值，从截图中的参数属性表可以看到，覆盖了从极小通径到常规工业用通径的多档规格，弯曲角度也覆盖了小角度转向到直角转向的常用区间，调整参数时模型可自动重构生成对应规格的弯头结构，无需重复建模操作。材质渲染方面，模型赋予了金属管件常用的哑光金属材质，还原钢制冲压弯头的真实质感，弧面做了均匀的光影过渡处理，清晰呈现弯头的曲面弧度与壁厚结构，方便使用者直观观察管件的外形特征。结构设计上充分考虑工程实际使用需求，弯头的壁厚根据对应通径的承压标准做了匹配设置，弧段的曲率过渡顺滑无突变，避免流体输送时产生过大的阻力或紊流，两端接口的尺寸公差预留了管道连接的装配余量，可直接适配同规格的直管道、法兰等配套管件。该参数化模型可直接用于管道系统的三维装配设计，工程师在绘制管路装配图时，可直接调用该模型调整到所需的规格参数，快速完成管路布局，无需从零开始绘制弯头结构，大幅提升管路设计的绘图效率，同时参数化的尺寸驱动保证了不同规格弯头的尺寸准确性，避免手动建模可能出现的尺寸偏差，适配给排水、暖通、工业流体输送等多个场景的管道设计需求。
