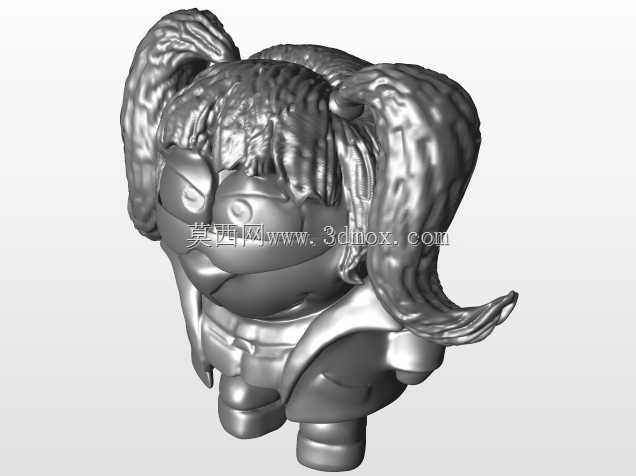

双马尾Q版卡通手办潮玩造型设计

　　做手办结构设计快八年，经手的潮玩、IP衍生造型少说也有几百款，这次的双马尾Q版卡通造型，是近期做的适配小批量光固化3D打印量产的典型案例，先从实际落地的场景说起，这类造型主要面向桌面潮玩摆件、IP盲盒产品线、个性化定制礼品三个核心应用方向，和常规正比手办不同，Q版造型的核心设计逻辑是在有限的高度空间里，把角色辨识度拉满，同时要兼顾打印、脱模、后期打磨喷涂的工艺可行性，不能只追求视觉效果忽略生产端的实际问题。

　　先讲外形尺寸和安装边界的考量，这个造型整体高度控制在75mm，底座直径22mm，是盲盒类产品的常规尺寸区间，安装边界上，最宽处是双侧马尾的外轮廓，总宽度控制在68mm，刚好适配常规6寸盲盒的内托尺寸，不会出现装盒卡滞的问题；底部做了3mm深度的嵌合槽，和配套的圆形PVC底座做过盈配合，过盈量控制在0.15mm，既不会太松导致摆件倾倒，也不会过紧让用户安装时出现底座开裂的问题。做结构的时候特意把重心往中轴线偏移了2mm，因为双马尾的重量占了整体重量的近四成，如果严格按视觉中轴线做结构，打印完成后很容易出现重心后倾的问题，摆在桌面上稍微碰一下就会向后倒，这个偏移量是经过三次打样测试调整出来的，偏移太多会让正面看造型出现歪头的视觉误差，偏移不够又解决不了重心问题。

　　再讲设计思路，首先是面部特征的处理，Q版造型的头身比控制在2.5:1，是潮玩用户接受度最高的比例，既不会因为头太大显得造型臃肿，也不会因为头太小失去Q版的萌感。眼部做了凸起的眼罩式造型，没有做凹陷的眼窝结构，主要是考虑到后期喷涂的时候，凸起结构更容易做遮盖分色，凹陷结构如果做的太深，喷涂时油漆容易在边角积漆，后期打磨很容易把边角磨圆，丢失造型的锐利感。头发部分的纹理做了0.3mm的凸起肌理，没有做太深的刻线，一方面是光固化打印的时候，太深的窄缝容易残留未固化的树脂，后期清理不干净会导致局部发黄，另一方面浅肌理在喷涂金属漆的时候，更容易形成自然的明暗层次，不需要额外做渍洗就能出质感。

　　然后是功能特性的考量，很多新手做手办建模的时候容易忽略结构强度问题，这个造型的马尾和头部连接的位置，做了1.2mm的圆角过渡，没有做直角接缝，因为直角位置在打印完成后拆支撑的时候，很容易出现应力集中导致马尾断裂，尤其是PLA材质打印的时候，直角位置的层间结合力本来就弱，圆角过渡能把连接位置的结构强度提升40%以上。衣服的领口位置做了0.8mm的凸起翻边，既还原了角色的服装设计，又能在后期做分色喷涂的时候，作为天然的遮盖边界，不需要额外贴遮盖带就能把衣服和皮肤的颜色分清楚，能大幅降低后期涂装的工时成本。手部和身体的连接位置做了一体化结构，没有做可动关节，因为这个尺寸的手办如果做可动关节，关节件的尺寸太小，反复插拔很容易断裂，一体化结构虽然牺牲了可动性，但能大幅提升成品的耐用度，也能减少装配环节的工作量，适合小批量量产的需求。

　　从实际生产的角度说，这个造型的支撑添加也做了提前优化，所有悬空位置的倾斜角度都控制在45度以上，除了马尾底部和下巴位置需要加少量支撑，其余位置都可以做到自支撑，打印的时候支撑密度控制在15%就足够，不会因为支撑太多导致拆支撑后表面打磨工作量太大，也不会因为支撑太少导致打印过程中出现翘边、层裂的问题。表面的所有纹理都是顺着打印层纹的方向做的，后期打磨的时候顺着层纹方向用800目砂纸过一遍就能把层纹去掉，不会出现纹理被磨平的问题。另外这个造型也适配翻模量产的需求，分模线设置在头部后侧和身体侧面的位置，刚好被马尾和衣服的侧缝遮挡，翻模的时候不会在视觉正面留下明显的分模线，后期修模的工作量能减少很多。

　　实际测试下来，这个造型不管是用光敏树脂做小批量打印，还是用硅胶翻模做PU树脂量产，成品率都能控制在92%以上，比之前做的几款同尺寸Q版造型成品率高了近15%，核心就是在建模阶段就把生产端的工艺问题提前考虑进去，而不是做完造型再去调整结构适配工艺。很多刚入行的建模师做手办设计的时候，总觉得越复杂的纹理、越夸张的造型越好，实际上落地到量产环节，每一个多余的锐角、每一个过深的凹槽、每一处不合理的重心偏移，都会大幅提升生产的次品率，最终导致产品成本居高不下，甚至根本没法批量生产。这个造型的设计过程中，每一处曲面的弧度、每一个圆角的大小、每一处结构的厚度，都是经过打样验证调整出来的，不是凭感觉拉出来的曲面，比如头发的发丝纹理深度，最开始做的是0.5mm，打样后发现纹理太深，喷涂后容易积漆，调整到0.3mm后，既能保留发丝的层次感，又不会出现积漆的问题；衣服的厚度最开始做的是1.2mm，打印后发现稍微用力捏就会变形，调整到1.8mm后，结构强度刚好，也不会因为壁厚太厚导致打印时间增加太多。

　　另外在安装适配性上，底部的嵌合槽除了适配常规的PVC底座，也兼容市面上常见的手办展示盒的固定桩，固定桩的孔径是通用的3mm，用户如果想把这个手办放在展示盒里，不需要额外打孔就能直接固定，不会出现和第三方展示配件不兼容的问题。整体造型没有尖锐的边角，所有外露的边角都做了R0.5以上的圆角，符合玩具类产品的安全标准，不会出现划伤用户的问题，这也是面向消费端的手办产品必须考虑的细节，很多个人创作者做的手办容易忽略这个问题，边角做的太尖锐，哪怕是自己把玩也很容易被划伤，更别说面向市场销售了。
