悬浮旋转式承重滑轮结构设计

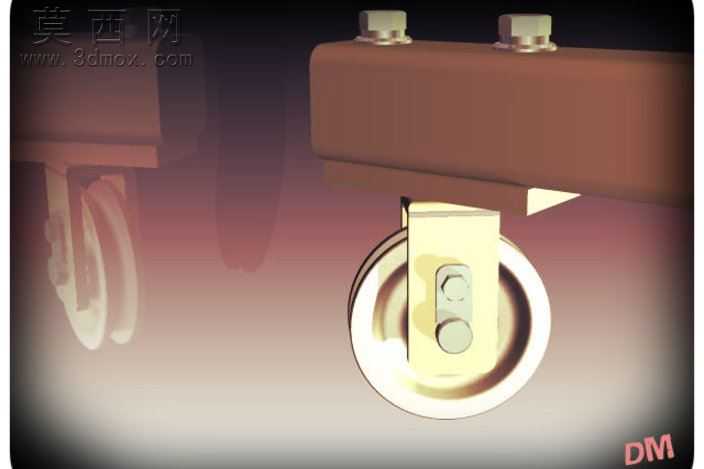

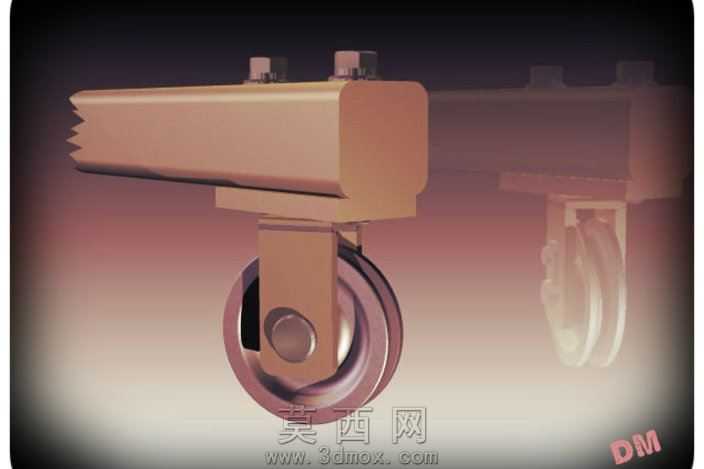

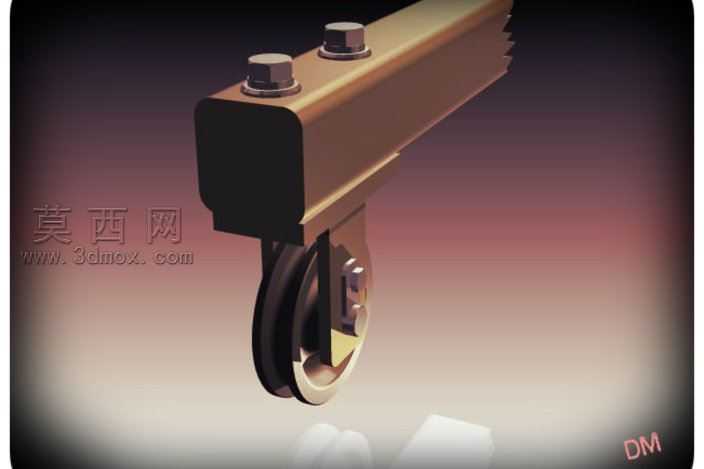

本作品为悬浮旋转式承重滑轮三维建模作品，整体建模过程围绕实际五金配件的使用场景展开，首先基于滑轮直径69毫米、适配绳径6毫米的核心参数进行基准草图绘制，在三维建模软件中先完成滑轮轮体的回转体结构构建，轮体采用中间内凹的绳槽设计，绳槽曲面做平滑过渡处理，避免绳索使用过程中出现过度磨损，轮体中心预留轴承安装位，保证旋转过程的同轴度与顺滑度。滑轮的安装支架采用弯折式金属钣金结构建模，支架上部设置两个对称的安装固定位，适配顶部安装基座的螺栓连接需求，支架与轮体的连接轴做同轴配合约束，还原真实装配状态下的旋转自由度，同时对支架的弯折处做圆角工艺处理，还原五金冲压加工的工艺特征。材质渲染阶段，滑轮轮体采用亮面金属材质，模拟镀锌钢材的表面质感，调整反射参数还原金属表面的细腻光泽，安装支架采用哑光金属材质，区分不同部件的材质差异，顶部安装基座采用深棕色哑光硬质材质，模拟配套安装的型材基座质感。结构设计上重点优化了悬浮旋转的活动间隙，保证滑轮在承受绳索拉力时可灵活调整角度，适配不同方向的绳索牵拉需求，轮体与支架之间预留合理的装配间隙，避免旋转过程中出现卡滞问题，绳槽的深度与弧度经过参数校核，可稳定容纳6毫米直径的绳索，防止绳索受力时从槽内脱出。建模过程中对所有配合面做公差适配设计，还原真实五金配件的装配逻辑，渲染阶段添加柔和的环境光，突出金属部件的光影层次，清晰展现滑轮的整体结构与细节特征，整体模型完整还原了悬浮旋转滑轮的结构特点与使用功能，可用于五金配件选型展示、机械结构教学演示等场景。
