带法兰六线22mm导电滑环结构

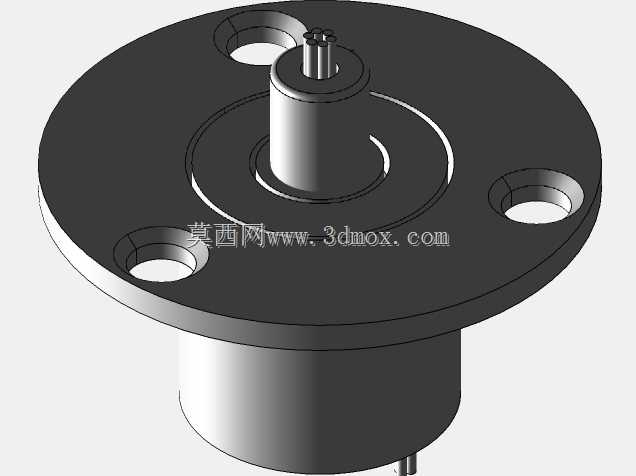

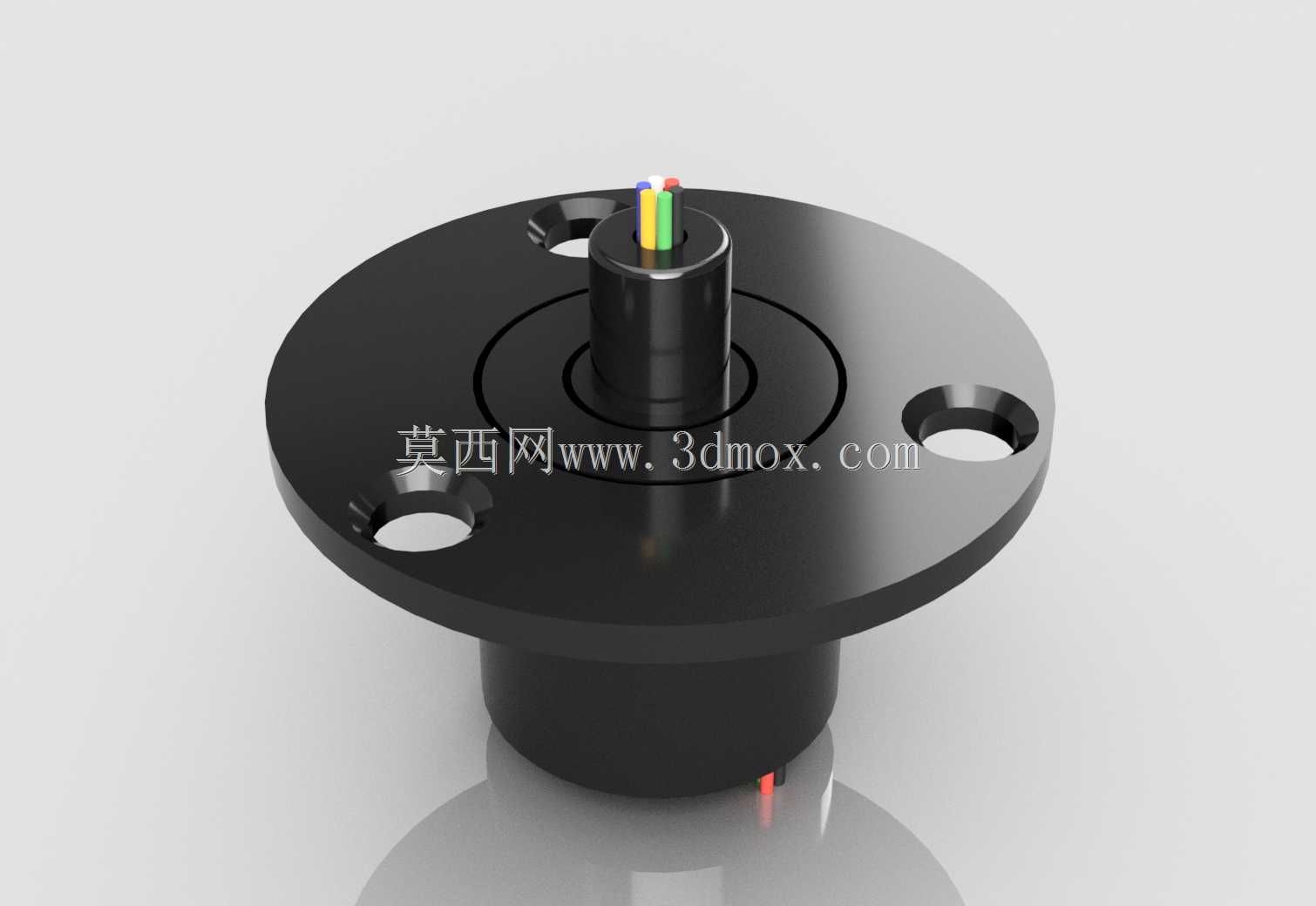

　　该结构针对需要在连续旋转部位传递低压信号和小电流的设备而建，主体采用22mm直径级别的紧凑型滑环形式，顶部引出6根不同颜色导线，便于在装配阶段按通道逐一核对线序，减少多芯旋转连接中的错接风险。下端圆柱段容纳刷丝、环道与绝缘支撑，上端法兰盘承担定位和固定任务，三个安装孔围绕轴线均布，可通过螺钉直接固定在面板、支架或设备壳体上。法兰面与旋转轴之间形成明确的安装边界，轴向空间紧张时，可先依据圆柱段外径确认避让孔，再按法兰外径和孔位布置校核紧固件操作空间。

　　在实际设备中，这类滑环常用于云台、转台、小型包装卷绕机构、检测工位旋转夹具、展示台以及需要360度回转的通讯或电控模块。其作用不是承受机械载荷，而是在固定端与旋转端之间保持电连接，避免导线随轴反复扭转、缠绕甚至断裂。建模时将静止法兰、中心旋转体、出线端和安装孔分别表达，能够帮助设计师在总装中判断固定侧与转动侧的关系，也便于后续检查线束弯曲半径、接插件位置和维护拆装方向。

　　结构思路上，法兰盘提供轴向贴合面，孔位承担周向止转；中心轴段保持较小外径，以适应穿轴或开孔安装场景；顶部多色导线集中出线，适合与传感器、控制线或低压电源连接。外形处理以圆柱同轴、法兰平面和沉孔为核心，没有复杂外观曲面，重点在于回转体同心度、安装孔节圆以及出线高度的协调。工程选型时，应把滑环外径、法兰厚度、固定孔分布、导线数量和旋转方向放入整机布局中同步校核，尤其要让旋转件周边保留线束自由弯曲区域，使出线端在转动过程中不受拉扯。模型还可用于干涉检查、安装面板开孔、支架加工图参照以及旋转模组方案沟通，让导电通道在紧凑空间内可靠过渡。
