车载运动相机头枕固定支架结构

　　该支架面向运动相机在车内的稳定拍摄需求，主要布置于驾驶席或乘员席头枕支撑杆附近，用于把相机机身维持在头枕侧后方的可控高度。相比吸盘式前挡固定方式，头枕夹持点更靠近车身座椅结构，车辆经过颠簸路面、减速带或赛道弯道时，相机随车身姿态变化的滞后量更小，画面抖动也更容易通过后期增稳算法处理。

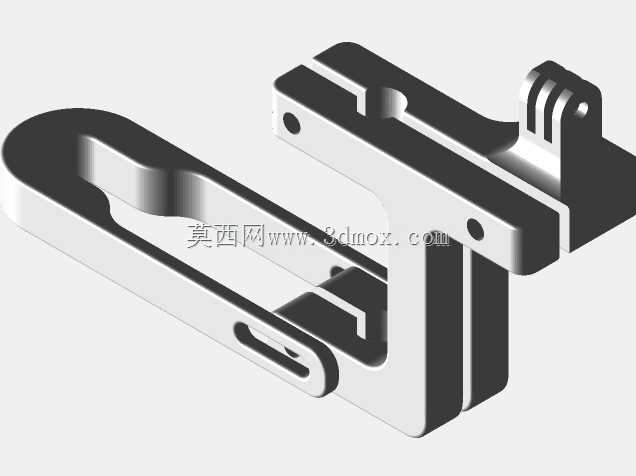

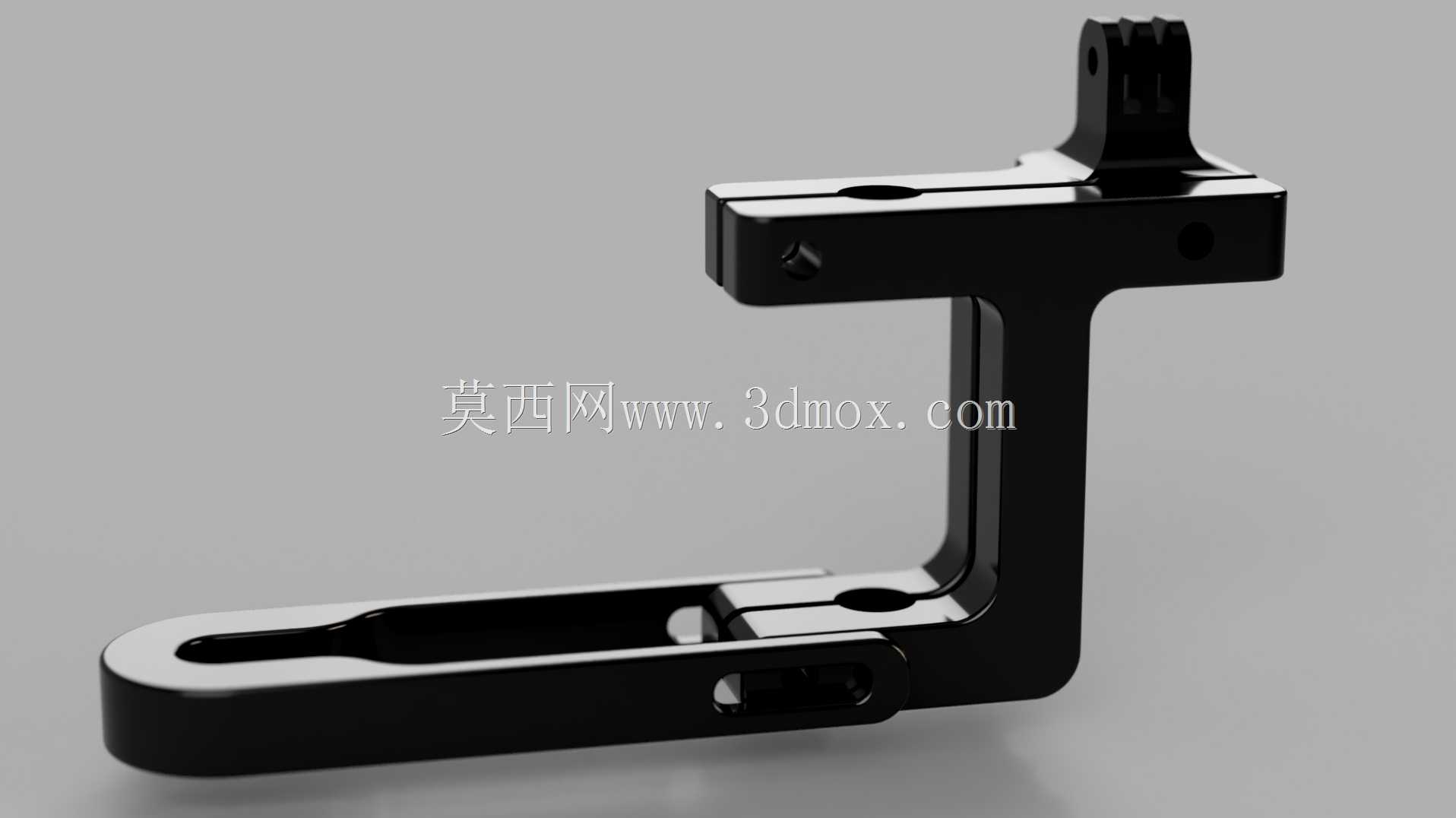

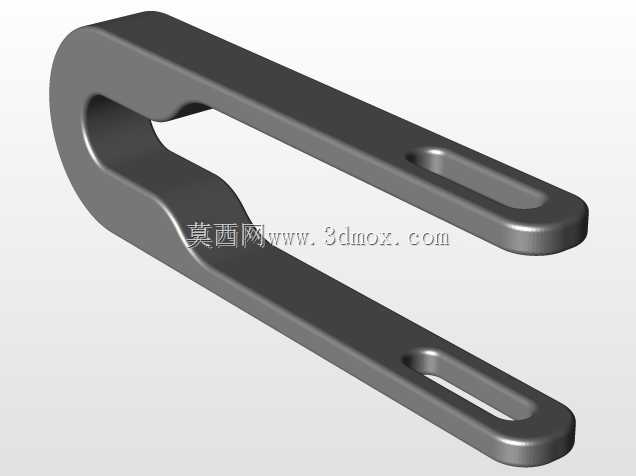

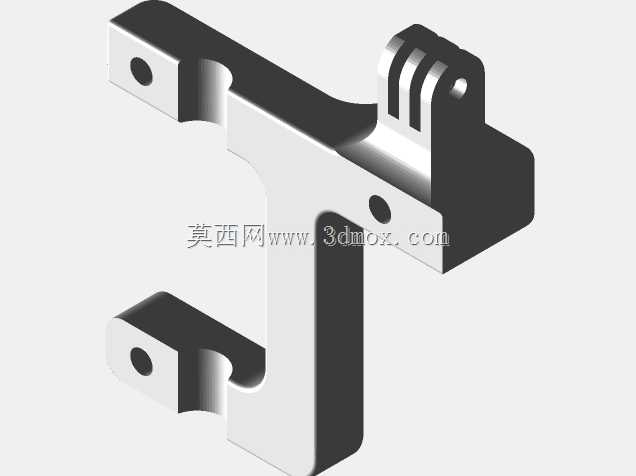

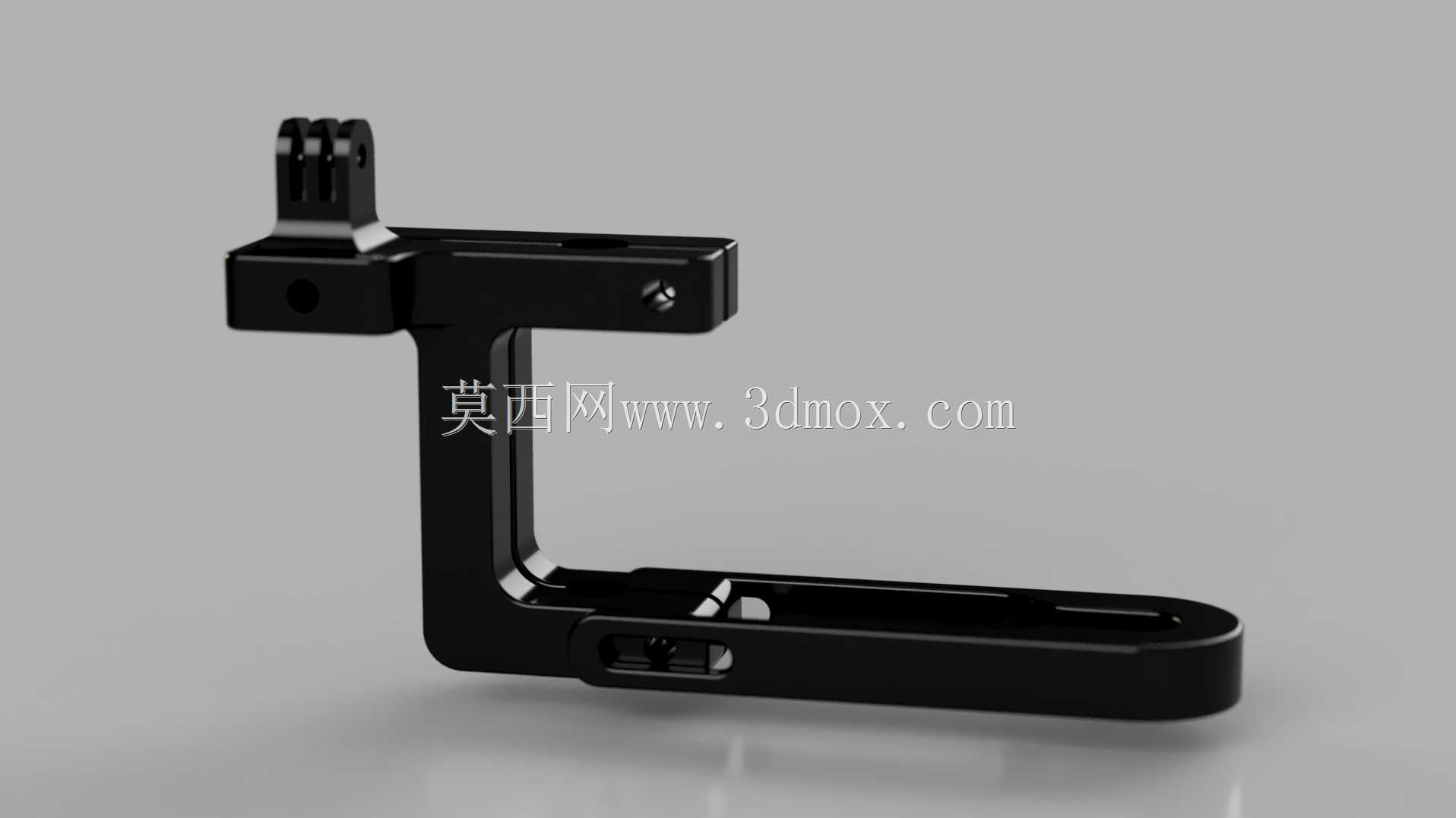

　　结构整体采用L形悬臂布局：下段为长条形夹持座，沿头枕金属支杆方向延伸，开设长圆形调节槽，可适应不同车型头枕双杆间距差异；上段为竖直立板，顶端集成标准三爪式运动相机接口，接口处预留铰接轴孔，能够配合相机原厂锁紧螺钉完成俯仰角度调整。悬臂在转角处做了加厚过渡，避免打印或机加工后因截面突变产生应力集中；立板与水平座之间保留镂空区域，一方面减轻整体重量，降低头枕支杆承受的偏载力矩，另一方面给手指拧紧操作留出空间。

　　安装边界方面，水平夹持槽按常见M6规格紧固件设计，槽内不直接加工螺纹，装配时螺栓贯穿槽孔后由背部螺母锁紧，这种无螺纹长槽方案允许支架沿槽方向连续微调位置，适配头枕支杆间距在一定范围内变化的车型。实际装车时需先松开头枕升降卡扣，将夹持座卡入两支杆之间或贴合支杆侧面，再穿入螺栓并预紧，调整相机水平视角后完全锁死。顶端三爪接口的安装面与悬臂主体保持垂直，保证相机装入后镜头光轴大致指向车辆前进方向，若需拍摄驾驶舱内部操作画面，可松开接口铰接螺钉旋转相机角度后重新固定。

　　从使用场景看，该结构既适合日常行车记录、车内Vlog拍摄，也可用于赛道日圈速记录：支架固定点远离挡风玻璃，不会遮挡驾驶员前方视野，同时相机位置接近驾驶员眼点高度，录制的前方道路画面与驾驶员主观视角更接近，转向、换挡等手部动作也能纳入画面下缘。设计时需关注悬臂长度带来的力矩放大效应，若相机加装了防水壳或外接麦克风等附件，应适当缩短悬臂伸出量或选用更高强度的加工材料，避免长期振动下夹持点松动。
