舞台Par64筒灯GX16d灯座结构

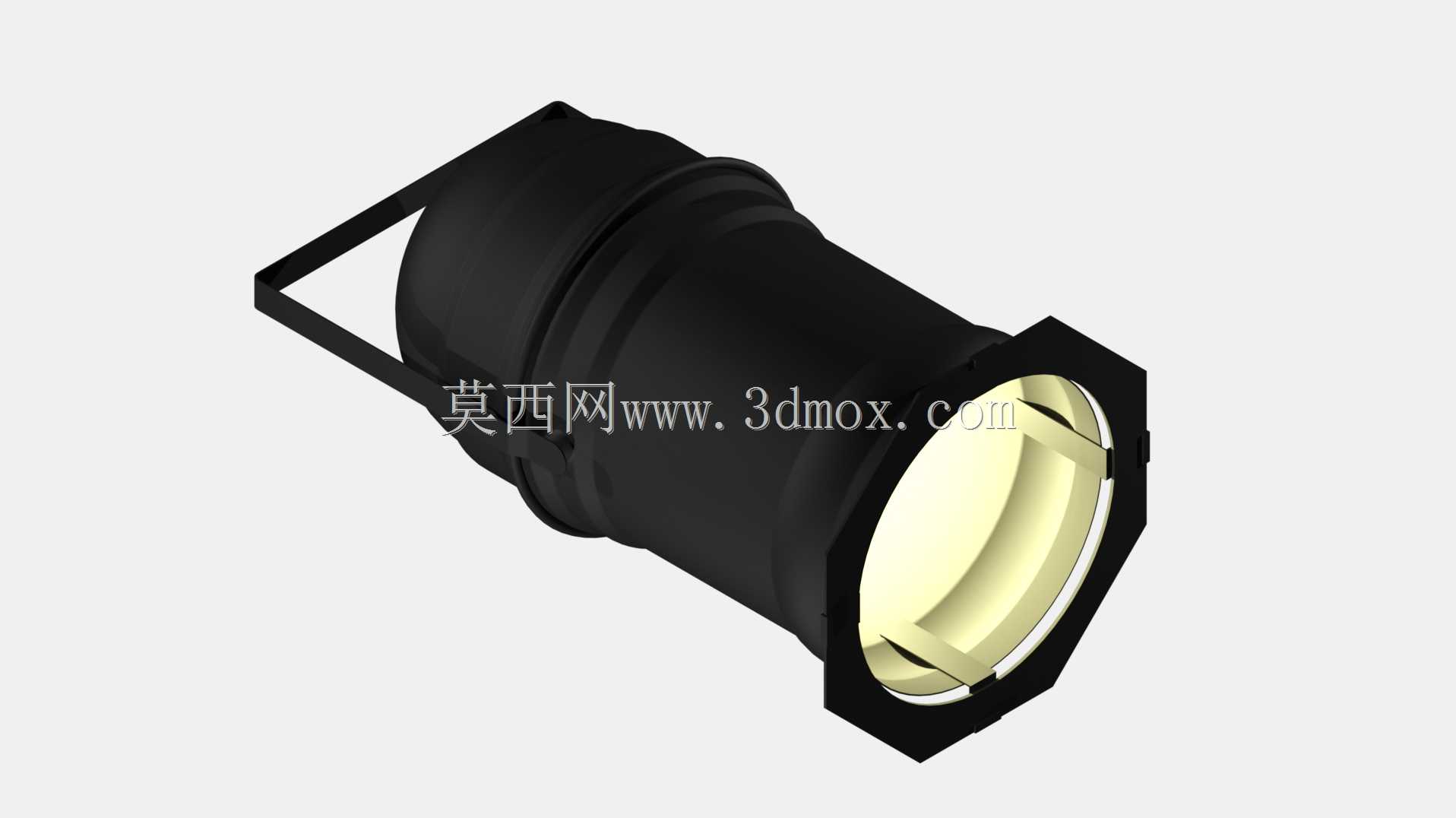

　　该结构对应活动演出与临时布光场景中常用的Par64封闭光束筒灯，主体采用长圆筒形灯体，前端为八边形出光口边框，内部容纳反光杯与GX16d插脚灯座，后端设置线缆接入与散热过渡段，侧面集成U形安装支架，可围绕灯体轴线调整俯仰角度并通过侧部紧固件锁止，满足桁架吊挂、地面放置、支架侧装等多种布光姿态。从现场使用逻辑看，Par灯并不追求复杂变焦，而是依靠固定反光碗形成集中光束，在舞台面光、侧逆光、展台重点照明、酒吧氛围投射和活动现场装饰照明中承担基础光源角色；灯体外壳承担遮光、防护和热隔离作用，八边形前框既增强前端抗变形能力，也便于色片、遮扉等附件对位安装，圆筒外壁的多级台阶则用于区分灯座腔、反光腔和走线腔，同时增加壳体刚性。

　　建模时需要重点控制灯体总长、筒身外径、前框八边形对边尺寸以及支架跨距，这些尺寸直接决定灯体在桁架旁、灯钩下方或狭小吊顶内的安装边界；支架开孔位置和旋转中心要与筒身重心协调，避免灯具调整角度后出现下垂或干涉。灯座部分按GX16d插脚关系布置，反光杯以灯芯位置为焦点形成锥状反射面，出光口内圈保留灯泡与反光碗的装配间隙，外圈留出附件卡装空间。后端结构需兼顾电缆弯曲半径和空气对流路径，不能只按外观封闭处理；侧壁与支架连接区应体现铰接面、锁紧面和受力补强，使模型在装配检查时能够反映真实安装方式。整体结构没有复杂传动机构，但对灯具姿态、热源空间、附件接口和吊挂安全边界要求明确，适合用于舞台灯光设备选型、演出灯位布置、灯具外壳改型以及照明附件干涉检查。
