长条形建筑超前施工监测结构布局

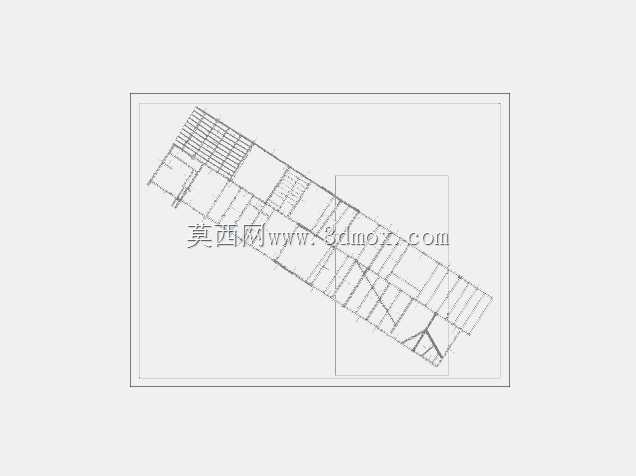

　　该结构对象面向狭长型建筑施工阶段的超前监测布置，整体沿长轴方向展开，平面轮廓呈不规则长条形态，内部以纵横交错的框架线划分功能区段与监测点位。从现场使用逻辑看，这类结构多用于地下工程、基坑邻近建筑或长跨度施工区域的变形预判，提前在关键受力位置布设监测基准，能够在开挖、支护或主体施工过程中持续跟踪沉降、位移与结构响应，避免风险在工序推进后才暴露。

　　建模时先依据建筑外轮廓确定整体边界，再沿长度方向拆分若干控制断面。端部区域网格较密，对应转角、出入口或受力变化较大的位置；中段线条相对规整，适合布置连续测线，形成沿纵向可比对的数据链。图中多处斜向连线并非装饰构件，而是用于表达监测剖面、影响范围或构件之间的空间对应关系，使平面图纸能够同时反映点位分布与结构传力路径。

　　在安装边界上，所有测点和辅助结构都需要避让后续施工通道、模板支撑以及材料堆放区域。靠近外墙的点位应保留足够操作空间，便于架设仪器、埋设标志和后期复核；内部交叉位置则要结合梁、柱、墙的实际轴线定位，防止监测点被后续工序覆盖。长条形平面的两端是控制整体姿态的关键区段，建模时单独加密节点，可减少因通视条件差或施工干扰造成的数据断档。

　　设计思路上，模型没有追求复杂实体造型，而是以线框关系突出结构骨架和监测逻辑。纵横轴线承担定位作用，细分网格用于表达不同区段的监测密度，局部矩形框则圈出重点复核区域。对于结构设计人员，这种表达方式能够快速核对测点与承重构件的相对位置；对于现场施工人员，可据此预留埋设位置、安排测线走向，并在支护搭设前确认仪器架设空间。

　　实际应用中，该布局可与施工工序联动：开挖前完成基准点和初始值采集，支护阶段跟踪关键断面变化，主体结构施工时继续保留长期观测点。狭长场地的通视距离较长，模型中连续轴线有利于布置统一基准，减少分段测量带来的累积误差；而在平面收窄、转折或构件密集处，通过局部加密和斜向剖面补充，能够把平面信息转化为可执行的现场监测方案。
