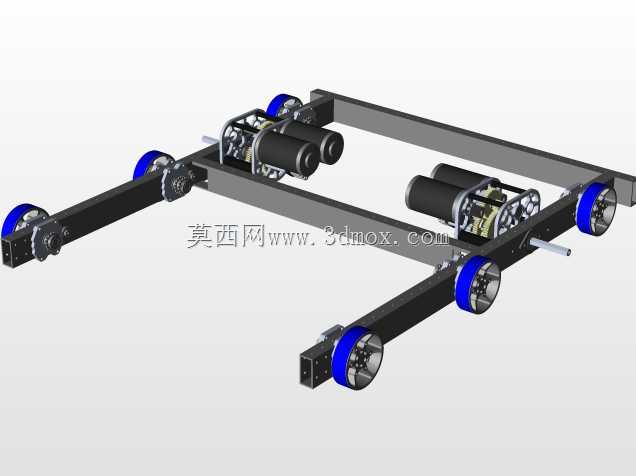

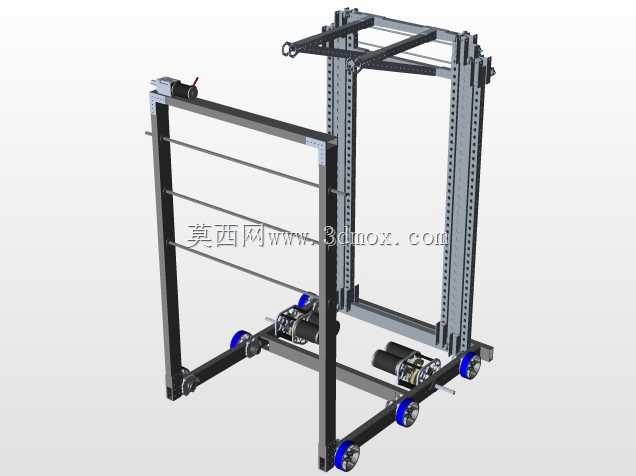

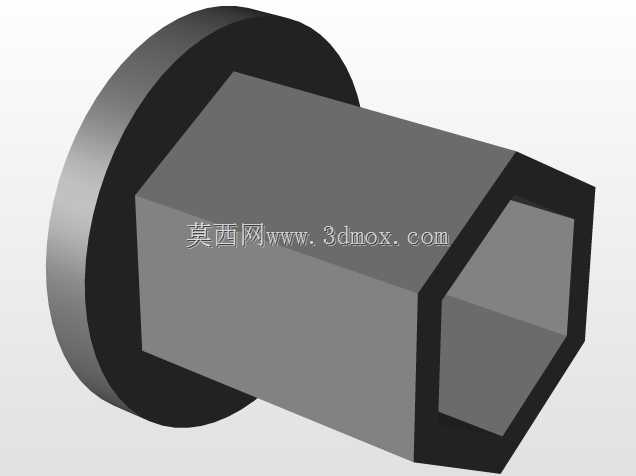

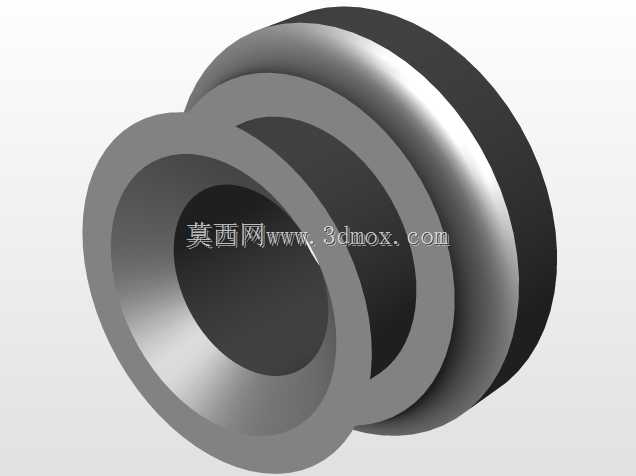

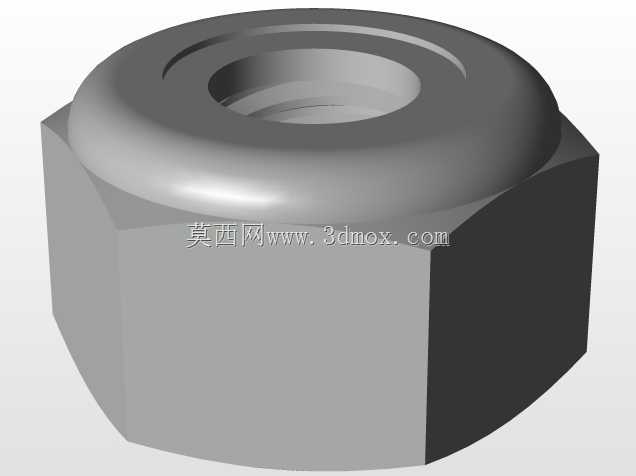

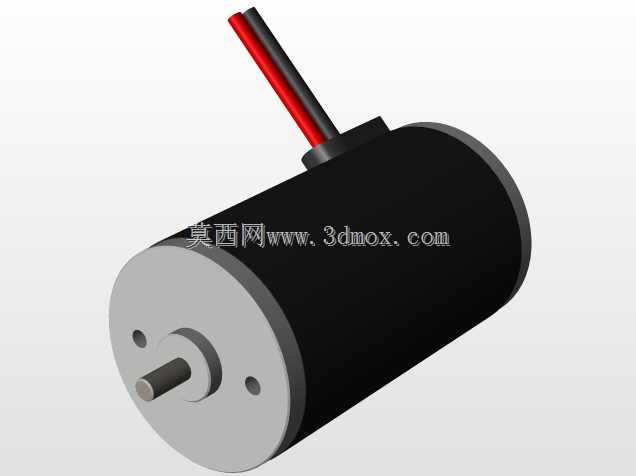

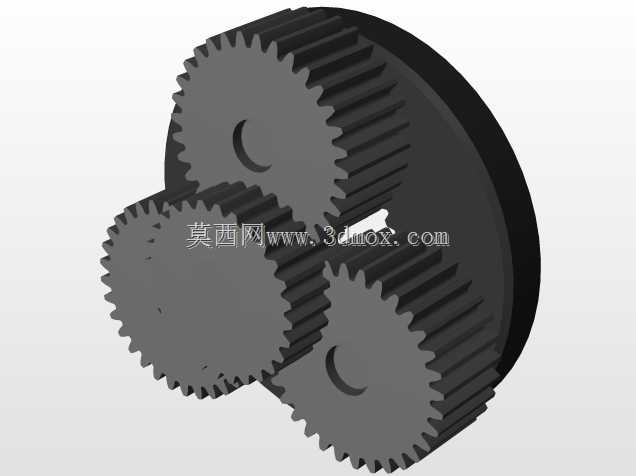

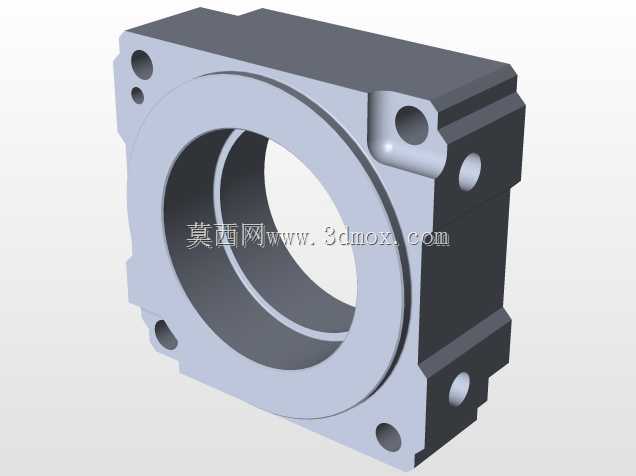

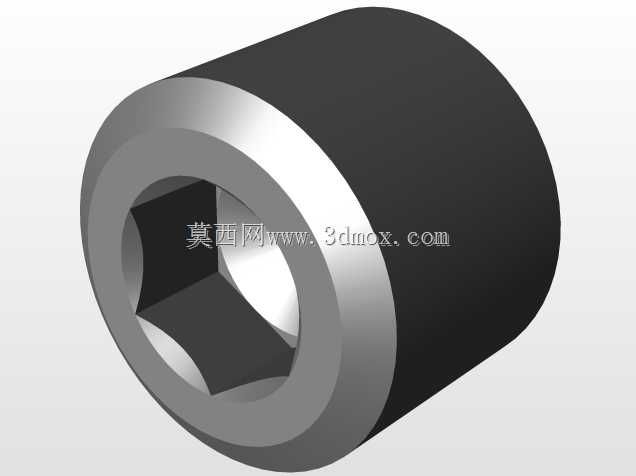

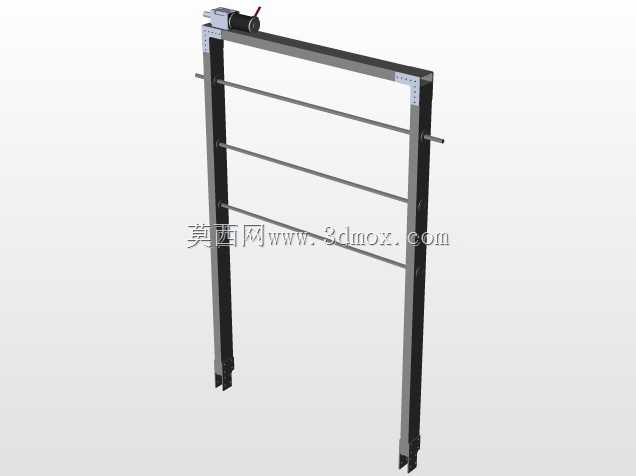

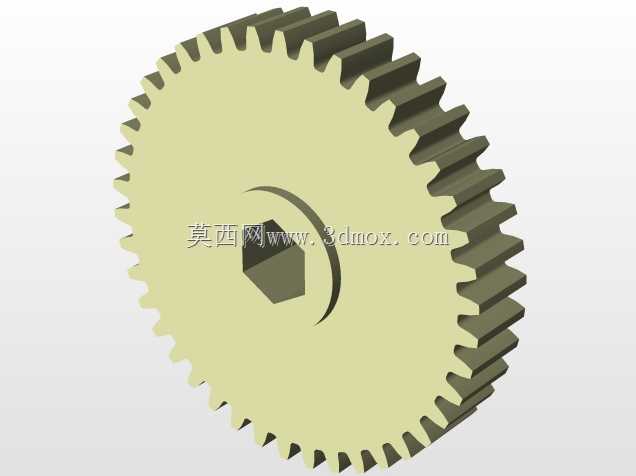

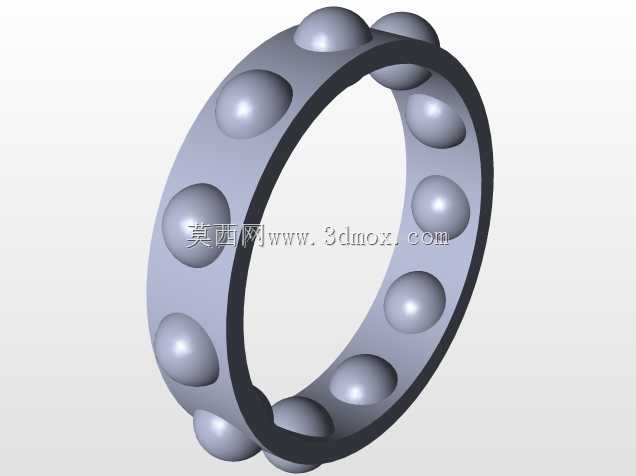

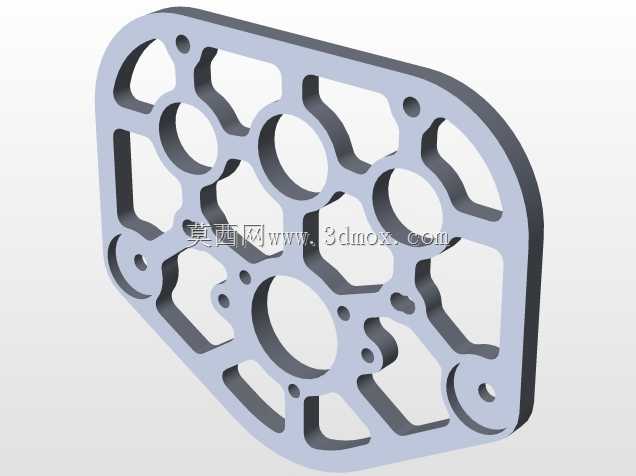

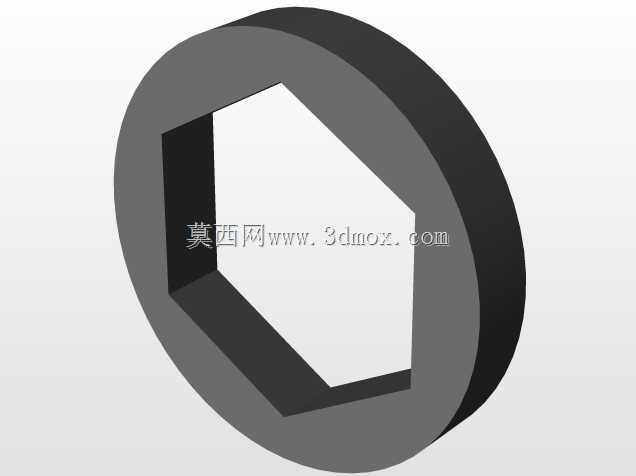

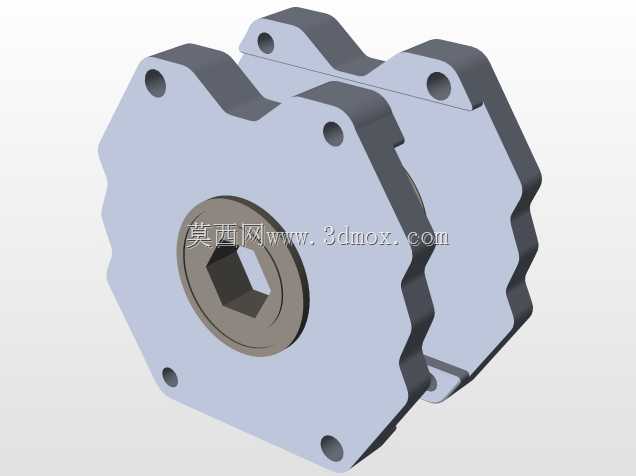

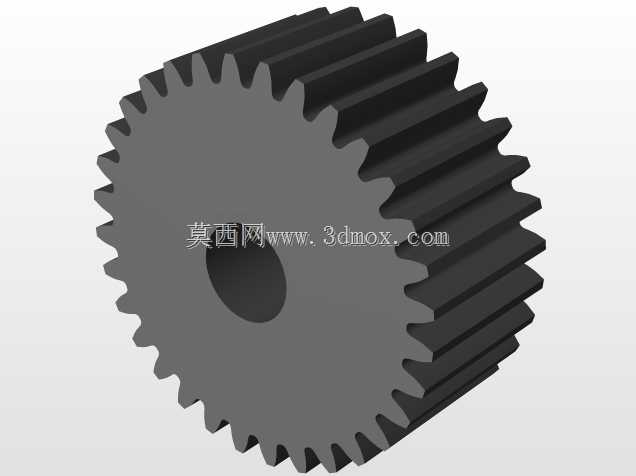

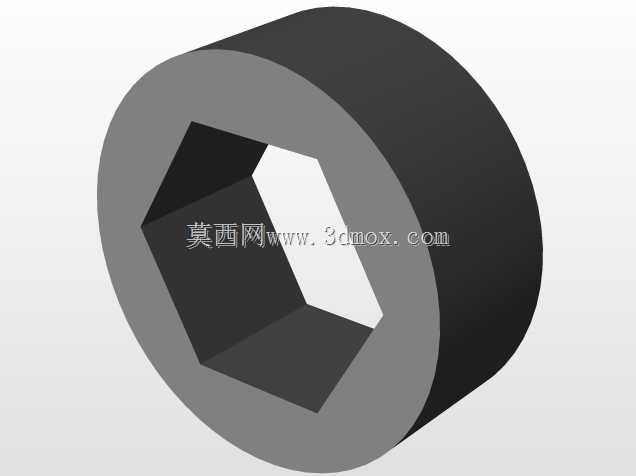

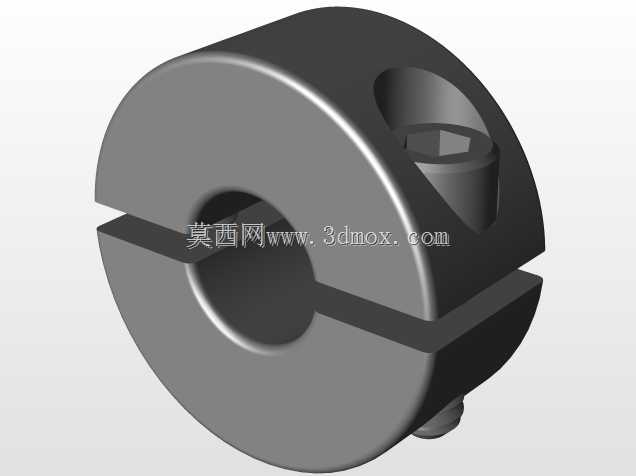

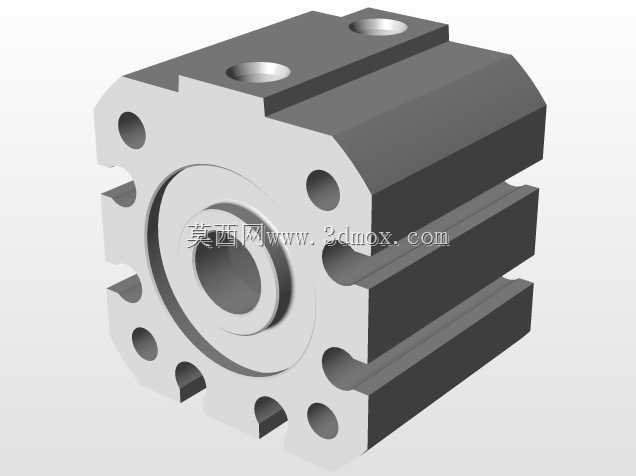

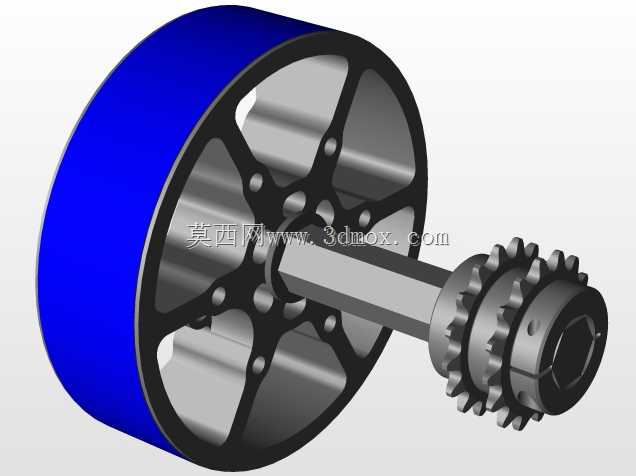

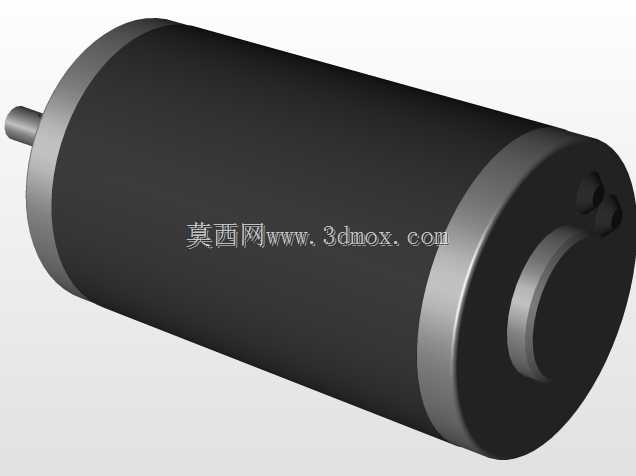

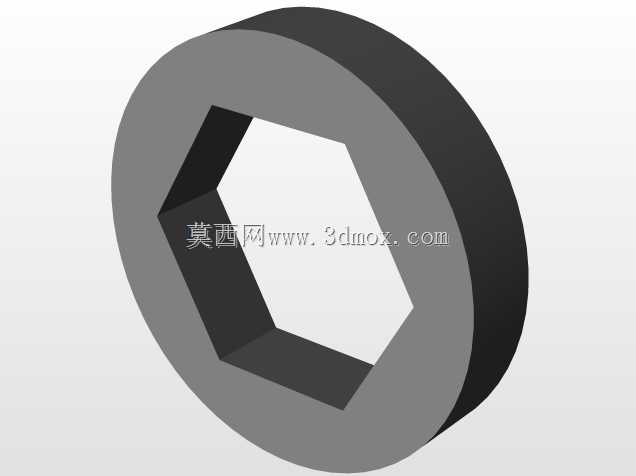

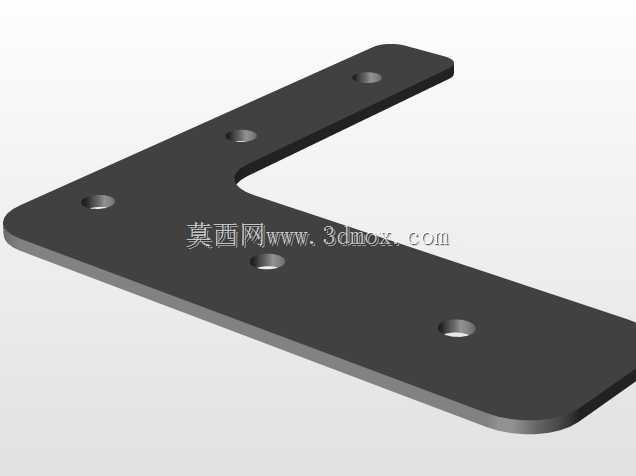

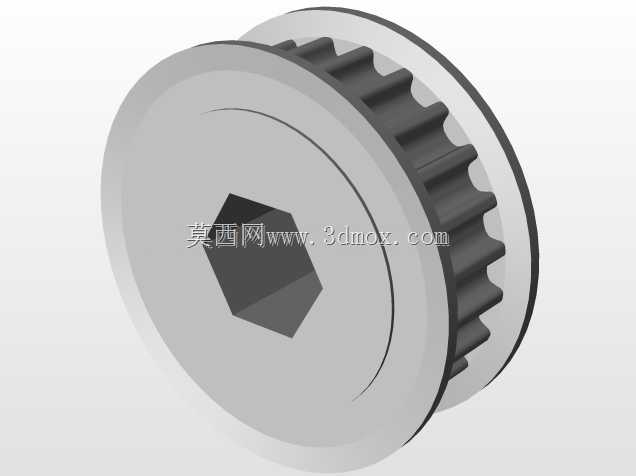

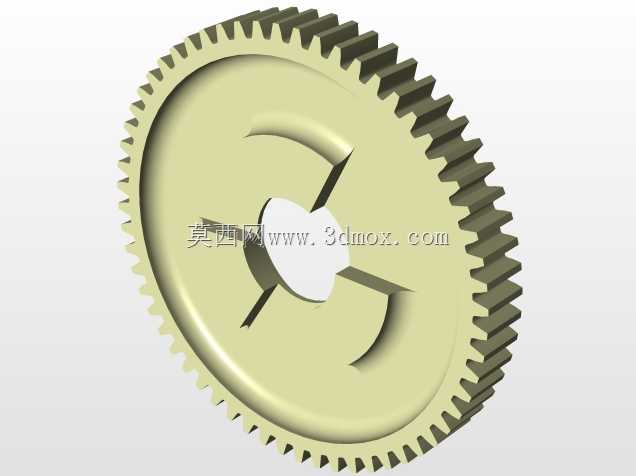

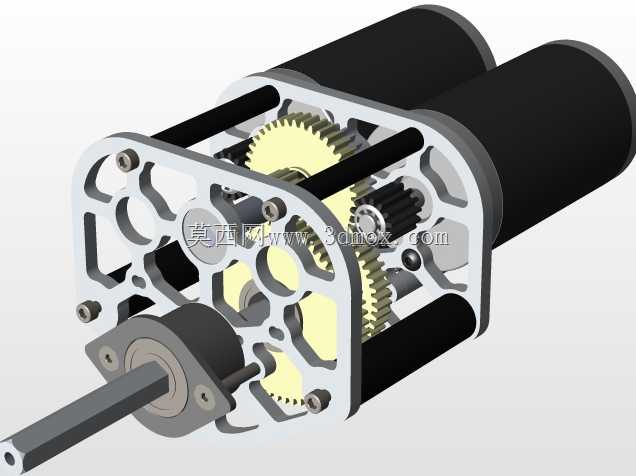

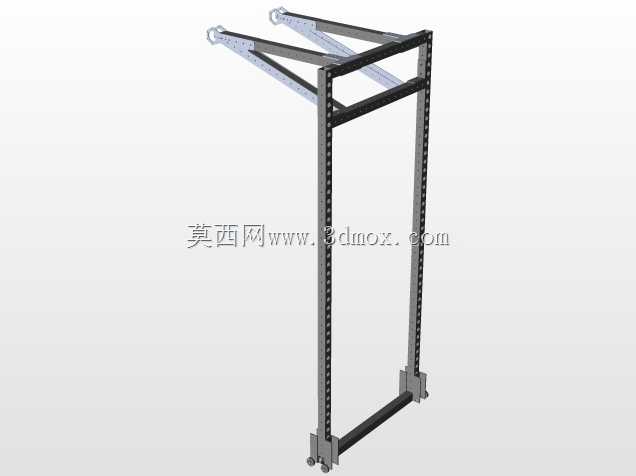

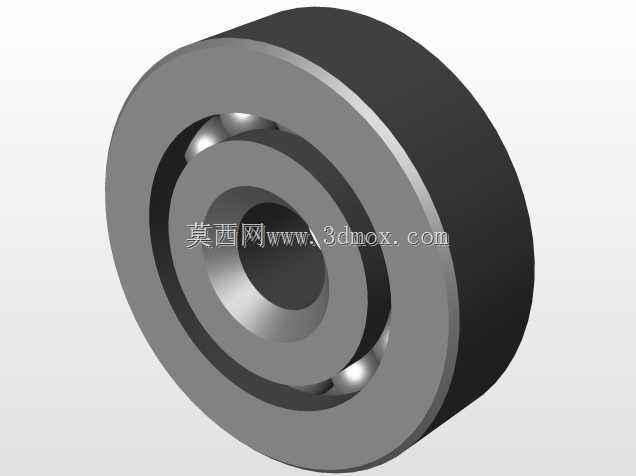

FRC竞赛机器人长筒伸缩执行轴结构

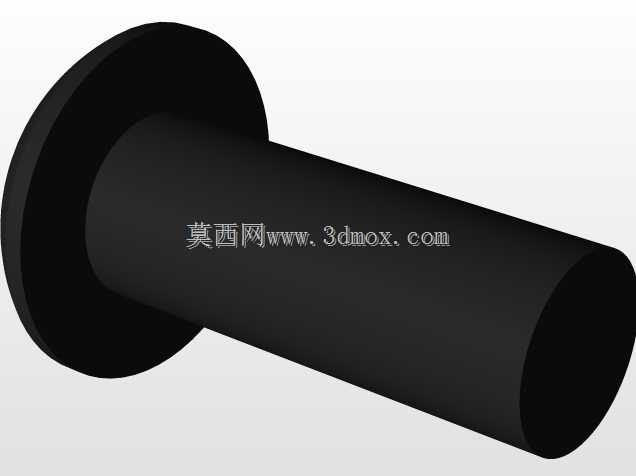

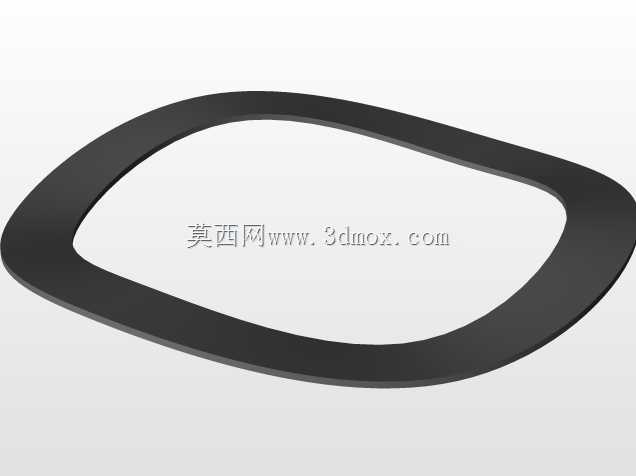

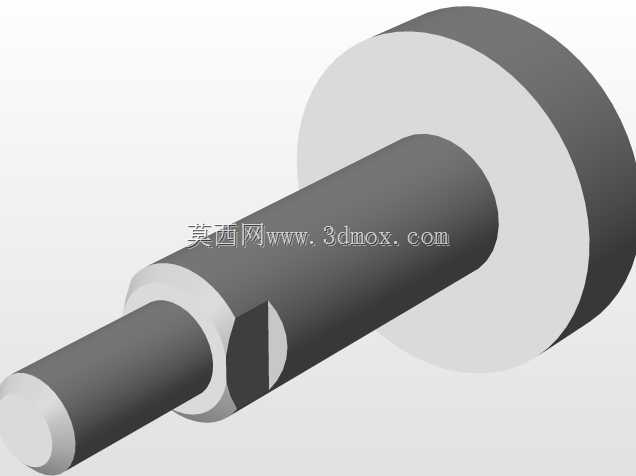

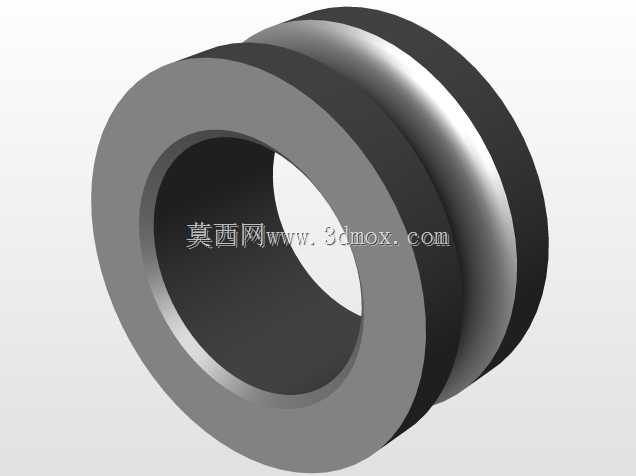

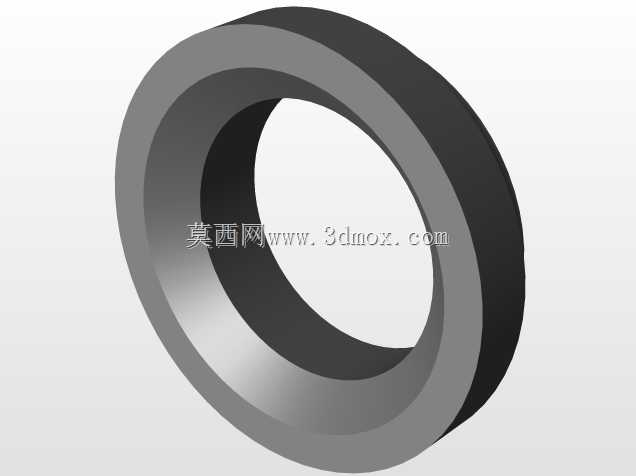

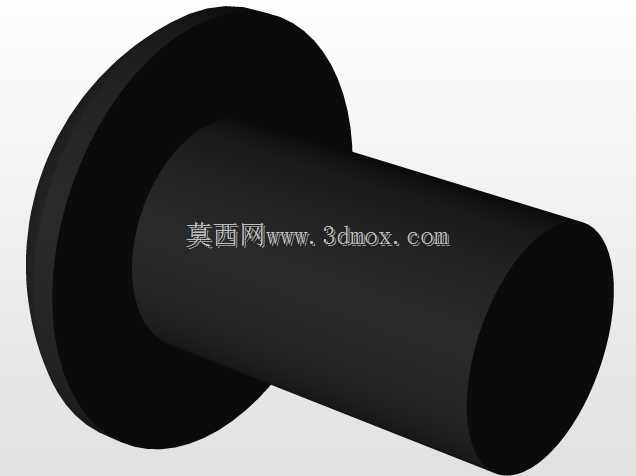

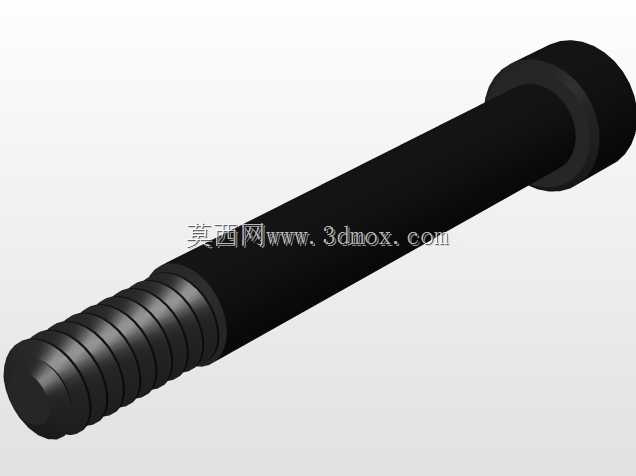

　　该长筒状构件是FRC赛事机器人上用于直线伸缩动作的核心执行轴，整体采用同轴回转体布局，主体为大长度中空圆管，一端设置加粗限位轴肩与对接端盖，另一端为封闭圆头并在侧壁开设径向定位孔，整根构件沿轴向保持规整的圆柱轮廓，没有多余外凸结构，能够在机器人框架的导向套内顺畅完成往复滑移。在赛场实际作业场景里，这类轴件常被用作抬升机构的伸出臂、拾取装置的推送杆或者攀爬机构的伸缩支腿，承担把驱动端的直线推力传递到末端执行器的作用，轴肩位置的加粗段一方面作为滑移行程的硬限位，避免轴体从导向支座中完全脱出，另一方面也可以作为弹性缓冲件、复位弹簧的轴向抵靠面，让弹簧在伸缩动作中始终保持正确的压缩姿态。设计阶段优先考虑了赛场对抗下的抗冲击需求，

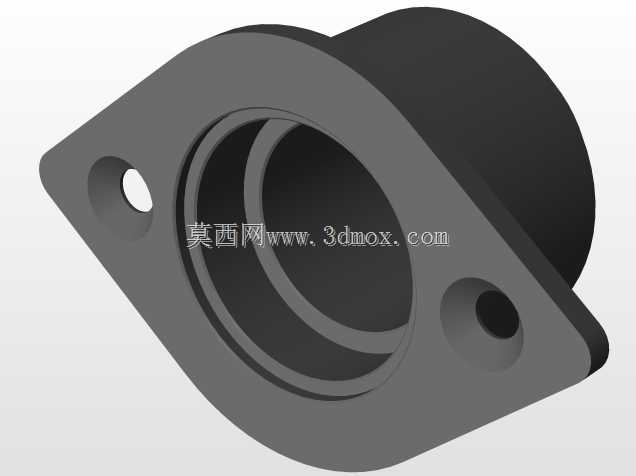

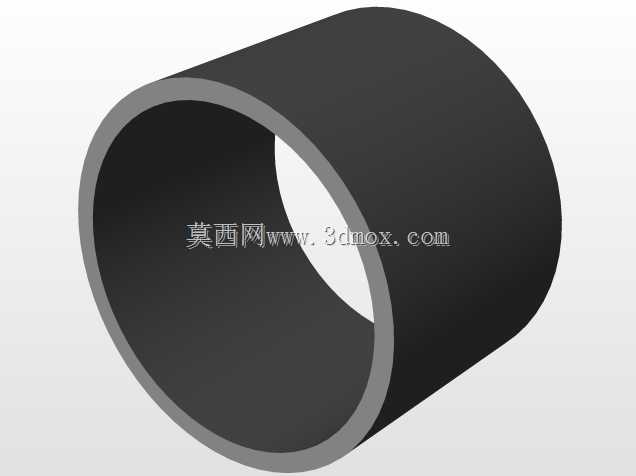

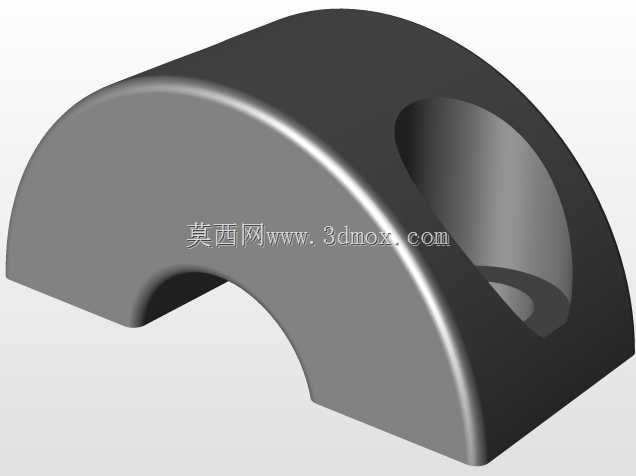

　　中空管体在保证整体抗弯刚度的前提下大幅降低自身重量，减少机器人整机的负载负担，侧壁开设的径向小孔用于穿装销钉，将轴体和末端的夹爪、挂钩或者滚轮组件锁紧固定，端部的封闭圆头能够避免轴件伸出时剐蹭赛场场地设施或者其他参赛机器人的结构件，降低卡滞风险。从安装边界来看，整根轴的外径全程保持统一公差，仅在轴肩位置出现径向尺寸增量，装配时导向支座的内孔需要和轴体外径形成间隙配合，预留合理的滑移余量，轴肩的外径要大于导向套的内孔直径，以此形成可靠的机械限位；轴向安装空间需要覆盖轴体完全缩回与完全伸出两个极限位置的总长度，轴体周边要预留出弹簧、销钉以及末端连接件的装配空间，避免动作过程中和机器人的框架梁、传动带、线路管路发生运动干涉。

　　建模过程中回转特征全部采用同轴约束搭建，径向定位孔的位置尺寸严格对应末端连接件的销孔坐标，轴肩两端的端面都做了贴合面处理，保证弹簧抵靠和限位撞击时受力均匀，长管的壁厚取值兼顾轻量化和抗弯折能力，在机器人快速启停、碰撞冲击的工况下不会出现轴向弯曲变形，长期往复滑移后依然可以保持动作平顺，适配赛事机器人高强度、快节奏的使用需求。
