钢丝绳配套夹紧锁具工业构件

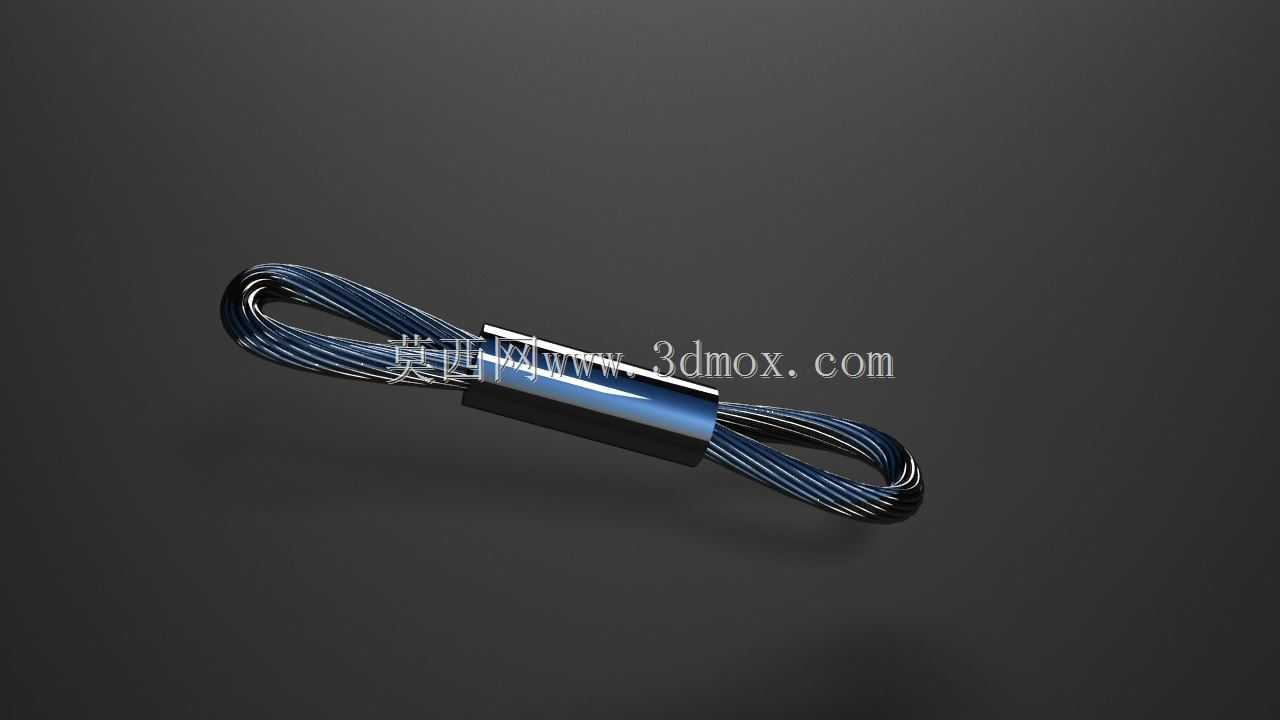

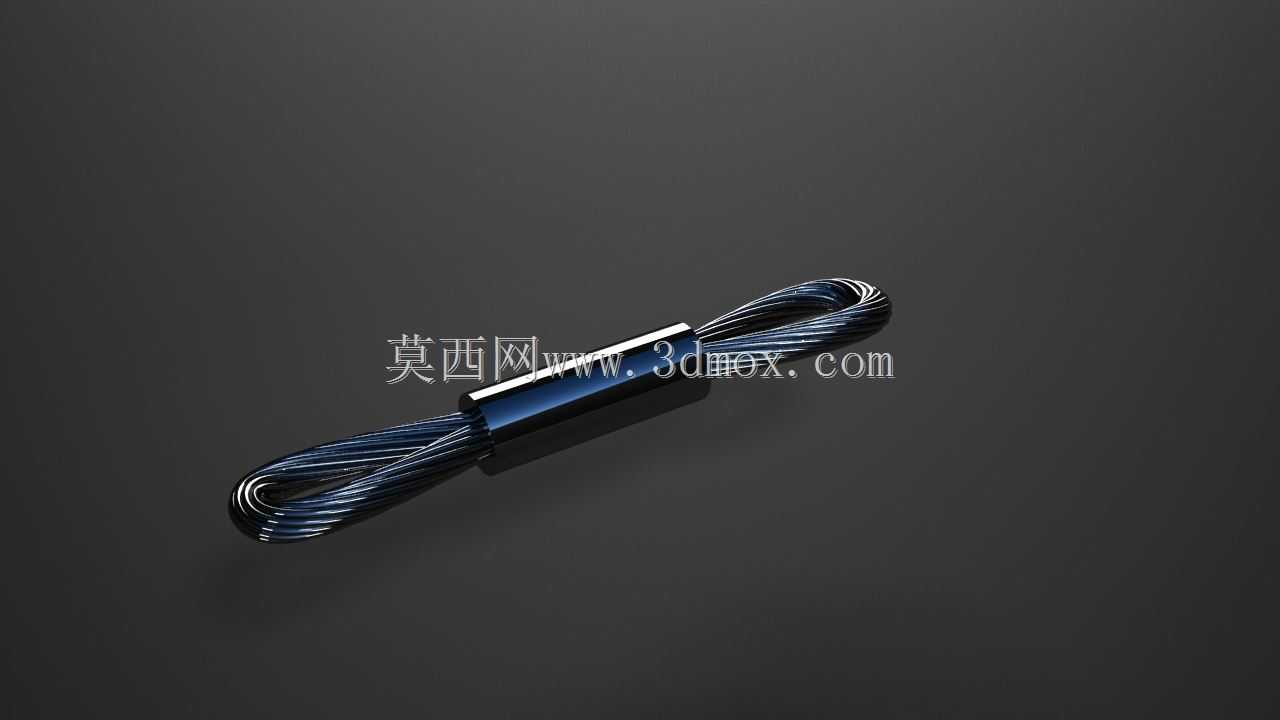

　　这套构件围绕钢索端部锁紧与绳体形态展开，在起重吊装、索道牵引、舞台吊挂、设备安全拉索以及户外张拉结构里都属于高频使用的受力小件。现场施工时，钢丝绳往往需要绕过吊点、锚座或者连接环，再通过圆柱形夹紧锁套把折返段与主绳压实固定，形成可靠的绳环，避免索具在交变拉力下出现滑脱、散丝。

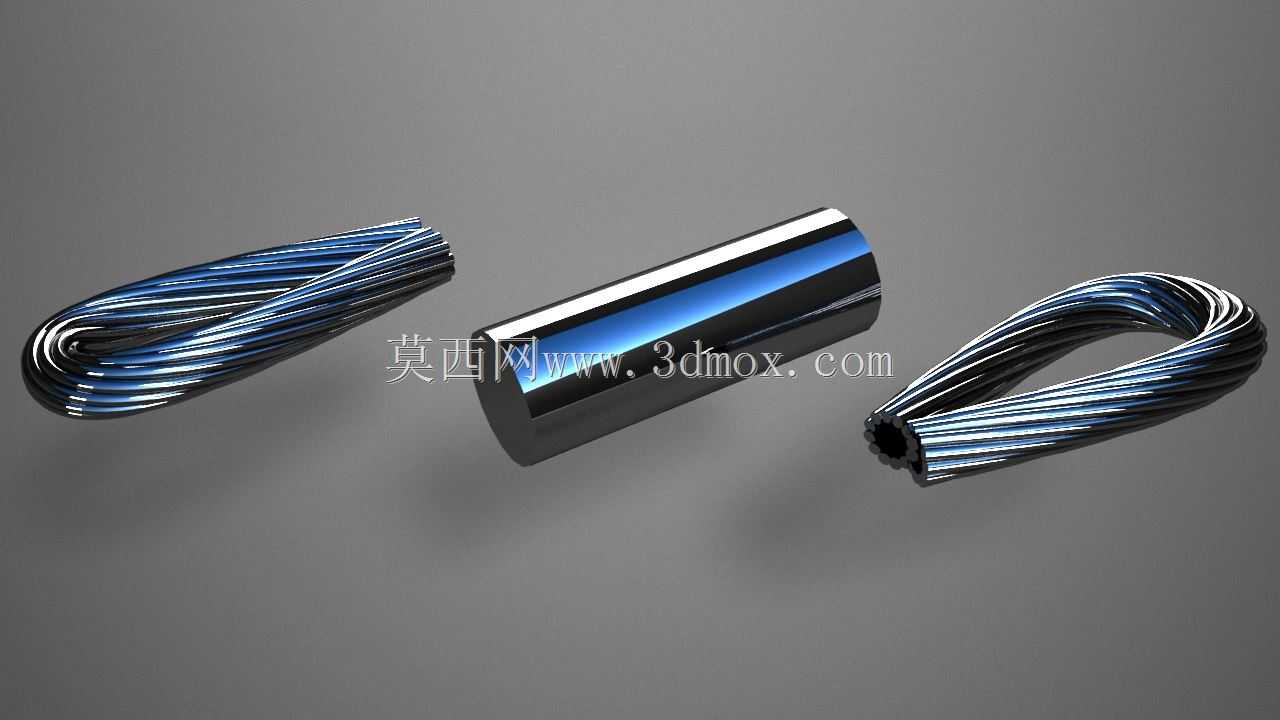

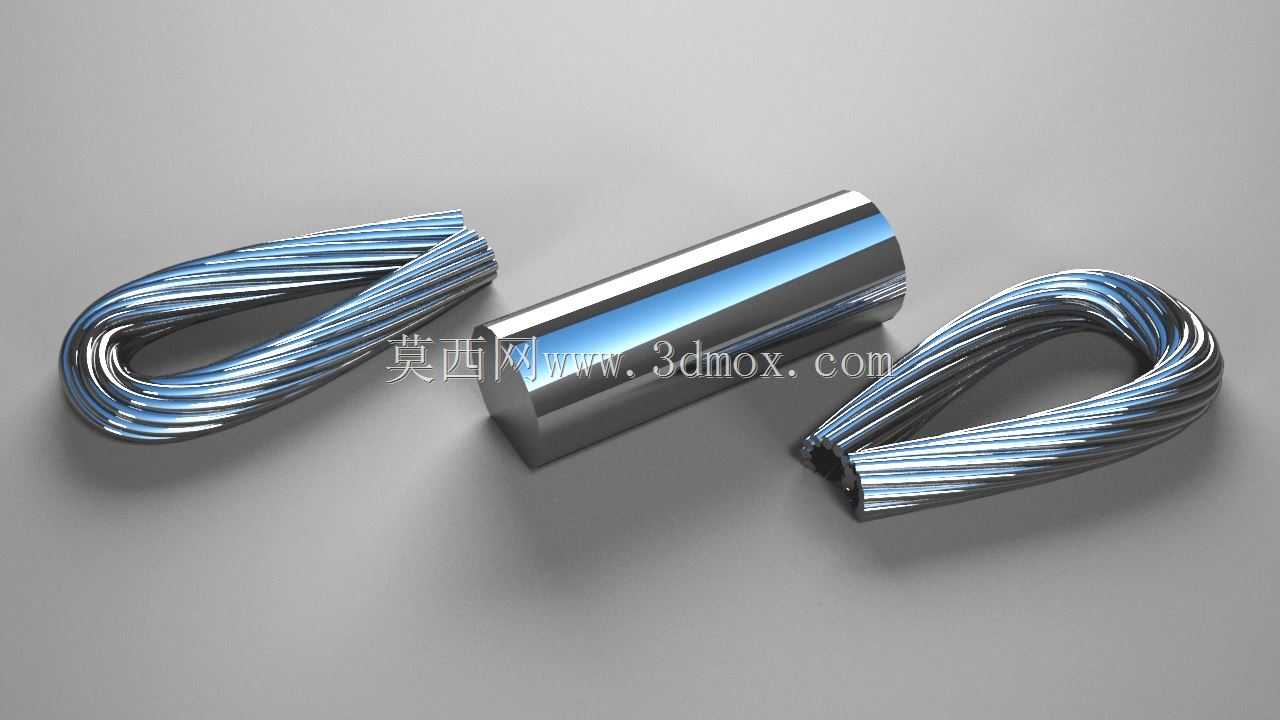

　　建模时先把多股钢丝的捻绕关系作为核心：绳体并非简单圆柱，而是由外层多股螺旋缠绕的细钢丝束构成，股与股之间保留真实的螺旋沟槽和明暗转折，渲染后能够清楚看到金属高光沿绳体捻向连续变化。锁套采用中空圆柱结构，内孔需要容纳两段并行的钢丝绳，外壁做光滑圆柱面，既方便压接工装均匀施力，也能在装配后减少应力集中。端部绳环按照实际穿绳方式做出自然弯曲，绳头插入锁套后与主绳并拢，弯折段保留钢索受弯后的圆滑过渡，没有出现违背材料特性的锐角折痕。

　　从安装边界看，这类锁套的外径、长度和内孔通径必须与钢丝绳公称直径匹配：孔径过小会造成穿绳困难，过大则压接后咬合不足；圆柱长度决定夹紧接触面积，短锁套在冲击载荷下容易打滑，过长又会增加重量和成本。布置空间上，要给压接钳或液压压模预留轴向操作距离，绳环弯曲半径不能小于钢索允许的最小弯曲半径，否则内侧钢丝会提前疲劳断丝。

　　结构表达中还区分了绳体、锁套和绳环三个功能区域：自由绳段展示捻制外形，锁套段承担径向压紧，折返环段用于连接吊钩、卸扣或锚固点。金属材质统一按高强度钢丝和表面处理后的钢制锁套表现，圆柱端面与孔口边缘保留清晰轮廓，便于在装配校核时检查干涉。对于从事索具设计、吊装工装和安全拉索布置的人员来说，这种模型可以直接用于说明钢丝绳锁紧原理、核对压接位置，并在设备三维布局中评估绳环走向、锁套占位以及与相邻构件的安全间隙。
