欧标01型滑动法兰DN10至DN500系列

　　在化工、给排水、暖通及工业管路系统中，法兰是实现管道与设备、管道与管道之间可拆卸连接的核心承压元件。本系列01型滑动法兰依据BS EN 1092-1标准构建，公称通径覆盖DN10至DN500，能够满足中小口径到中大口径管路的常规连接需求，广泛应用于低压输送、工艺配管及设备进出口对接场景。

　　滑动法兰（Slip-on Flange，即SO型）在现场施工中具备明显的装配优势。法兰内孔略大于配管外径，管子可以从法兰盘一侧穿入，调整对中后再进行内外两侧角焊缝固定。相较于带颈对焊法兰，它对管子下料长度公差的容忍度更高，现场组对时允许小幅轴向与周向微调，焊接操作空间充足，特别适合预制车间批量装配以及现场改造工程。

　　从结构特征来看，该系列法兰为板式平焊形态，盘面上沿螺栓圆周均布贯通螺栓孔，密封面采用突面形式，配合非金属垫片或缠绕式垫片即可形成可靠密封。建模时严格按照标准给定的螺栓孔中心圆直径、孔径数量、法兰外径及厚度逐规格建立，相邻规格之间孔数随通径增大而递增，确保螺栓载荷均匀分布于密封周界。

　　设计思路上，滑动法兰的核心在于兼顾承压能力与焊接工艺性。法兰盘厚度需承受螺栓预紧时的弯矩以及内压引起的轴向拉力，盘面在垫片接触区域保持足够的刚性，避免拧紧过程中发生翘曲导致密封失效。内孔与管子之间预留的间隙既方便穿装，又控制在合理范围内，以保证角焊缝能够填满坡口并形成有效喉厚。

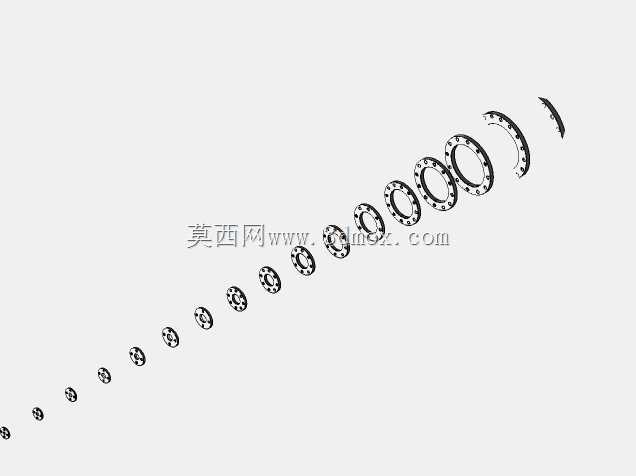

　　安装边界方面，选型时需匹配管子外径系列与公称压力等级，法兰背面与管子外壁的环缝、正面与管端的环缝均需按工艺要求施焊，焊后进行必要的找平与密封面保护。螺栓紧固应遵循对角交叉、分阶段加载的顺序，使垫片受压均匀。三维模型完整呈现了从DN10到DN500各规格的外形轮廓、孔位分布与密封面结构，可直接用于管路布置、干涉检查、支吊架配套设计以及装配工装开发，帮助工程师在详细设计阶段准确核对法兰与阀门、泵体、设备管口之间的对接尺寸与操作空间。
