固定齿钛合金自行车车架结构设计

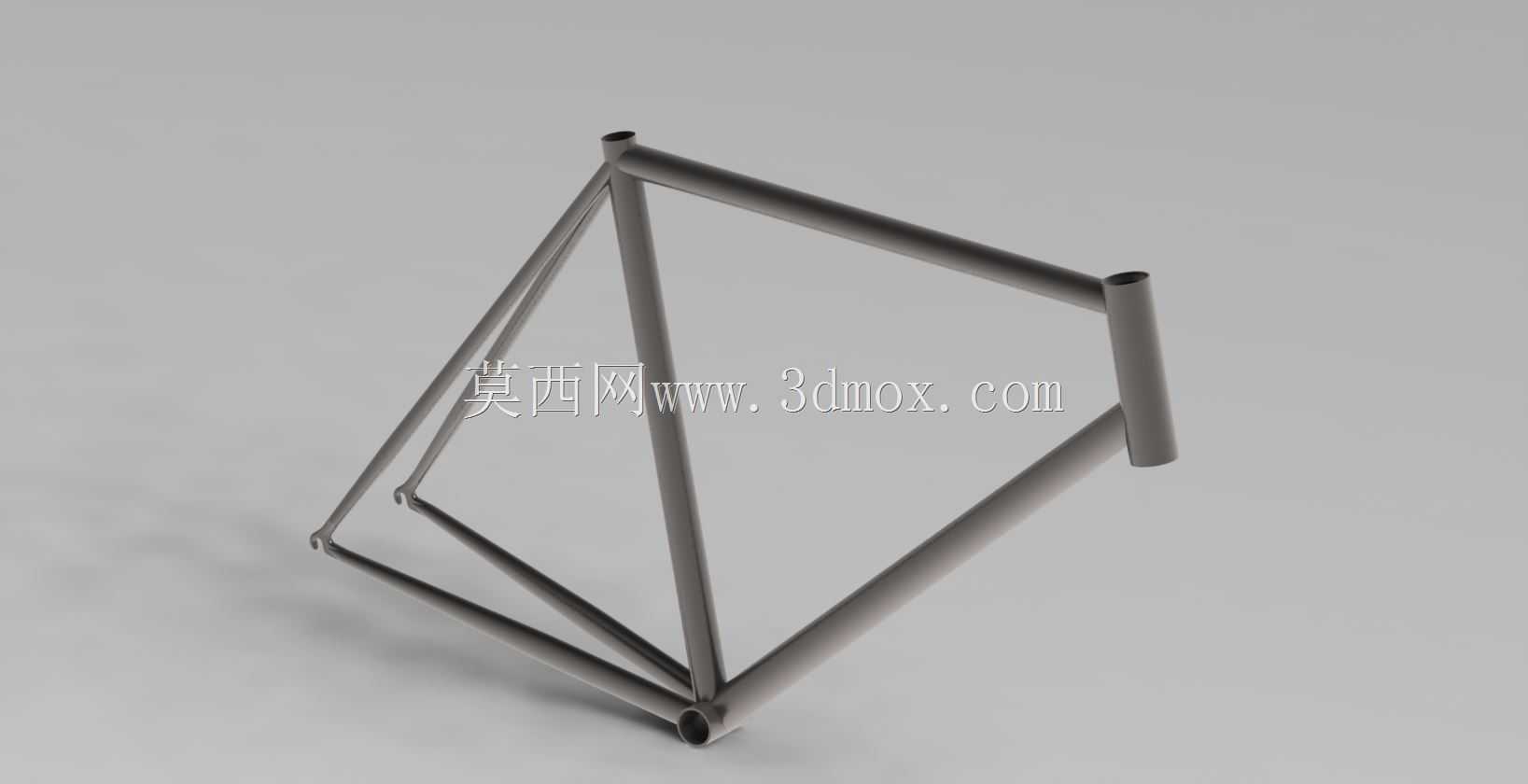

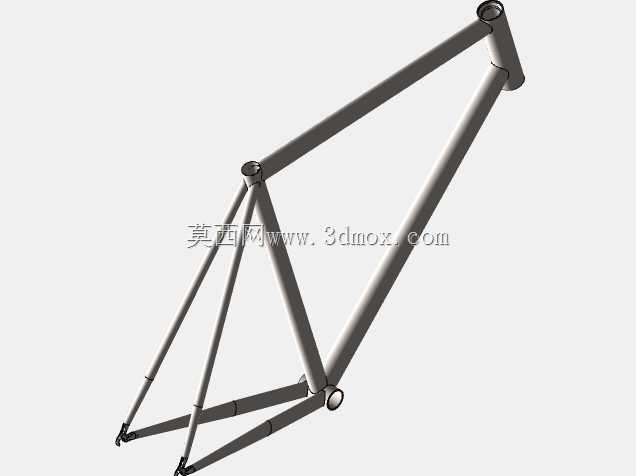

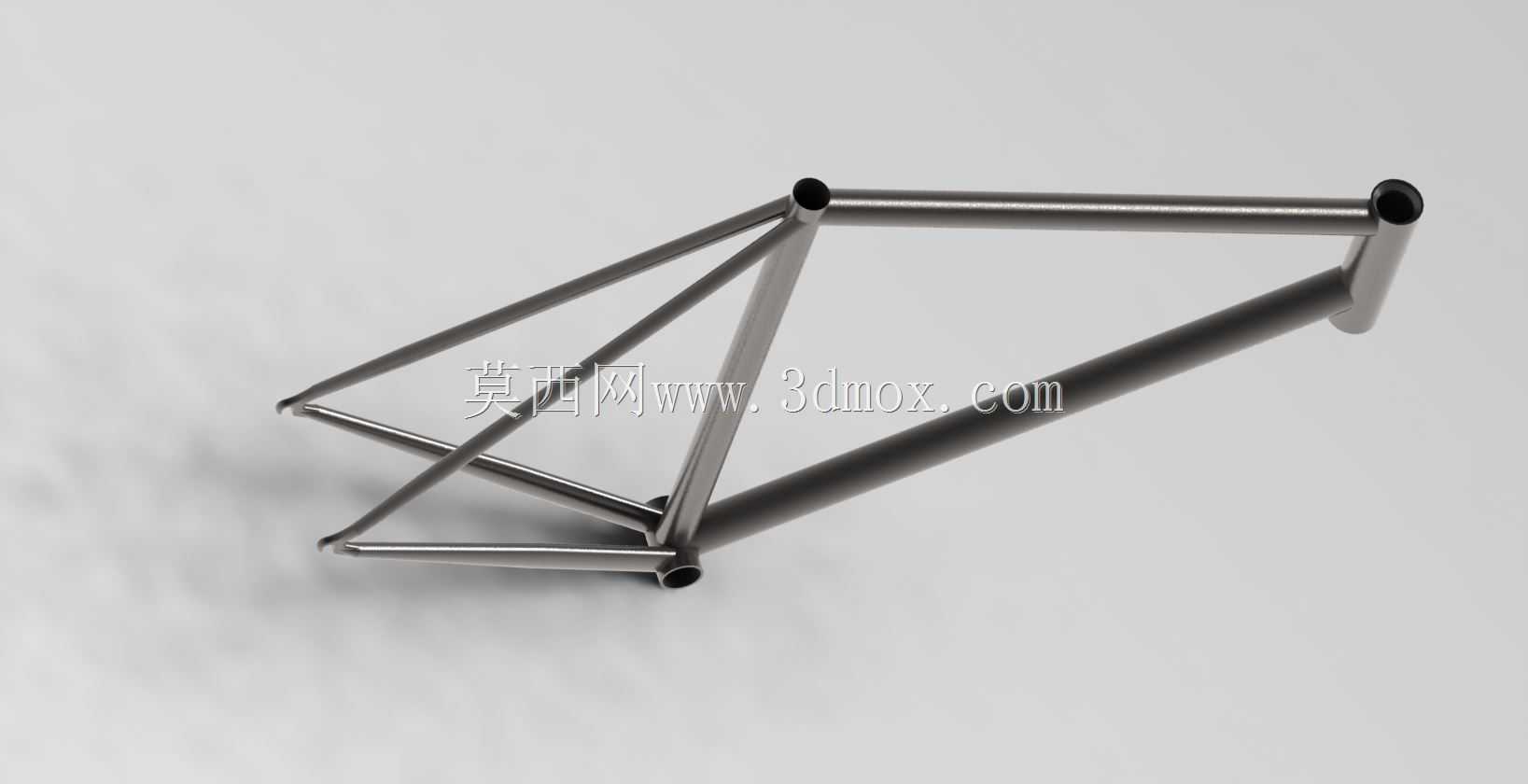

　　该结构围绕固定齿轮自行车的承载主体展开，车架采用管材拼接成型，整体以三角形主受力框架为基础，将头管、上管、下管、座管、后上叉与后下叉整合为连续传力路径。固定齿车型在城市通勤、场地绕圈和简约骑行场景中使用较多，骑行过程中没有自由轮离合结构，踏板与后轮始终保持联动，因此车架后三角的刚性、轴槽定位稳定性以及踩踏力传递效率都需要在结构阶段重点控制。

　　从受力角度看，下管承担由头管向五通区域传递的主要弯曲载荷，上管与座管共同约束前部扭转，后上叉和后下叉则把后轮轴处的驱动反力直接传回五通。钛合金管材在比强度、疲劳寿命和腐蚀耐受方面具有明显优势，适合长期承受路面微冲击和反复踩踏载荷。建模时各管段中心线需要先按骑行几何确定，再叠加管径、壁厚和端部相贯线，保证焊接区域有足够贴合面，同时避免管件在交接处出现不合理重叠或薄壁突变。

　　头管区域按加大直径的装配边界处理，用于适配集成式碗组及相关前部操控部件。头管长度、上下端面平行度和轴线角度直接影响前叉舵管插入量、轴承压装位置以及车把转向姿态；若头管轴线与前叉几何不匹配，会造成碗组预紧异常、转向阻力增大或前部操控偏差。五通位置是整车动力汇合点，曲柄、中轴和链条拉力均在此形成复杂载荷，因此下管、座管与后下叉的交汇区域需要保持连续过渡，减少应力集中。

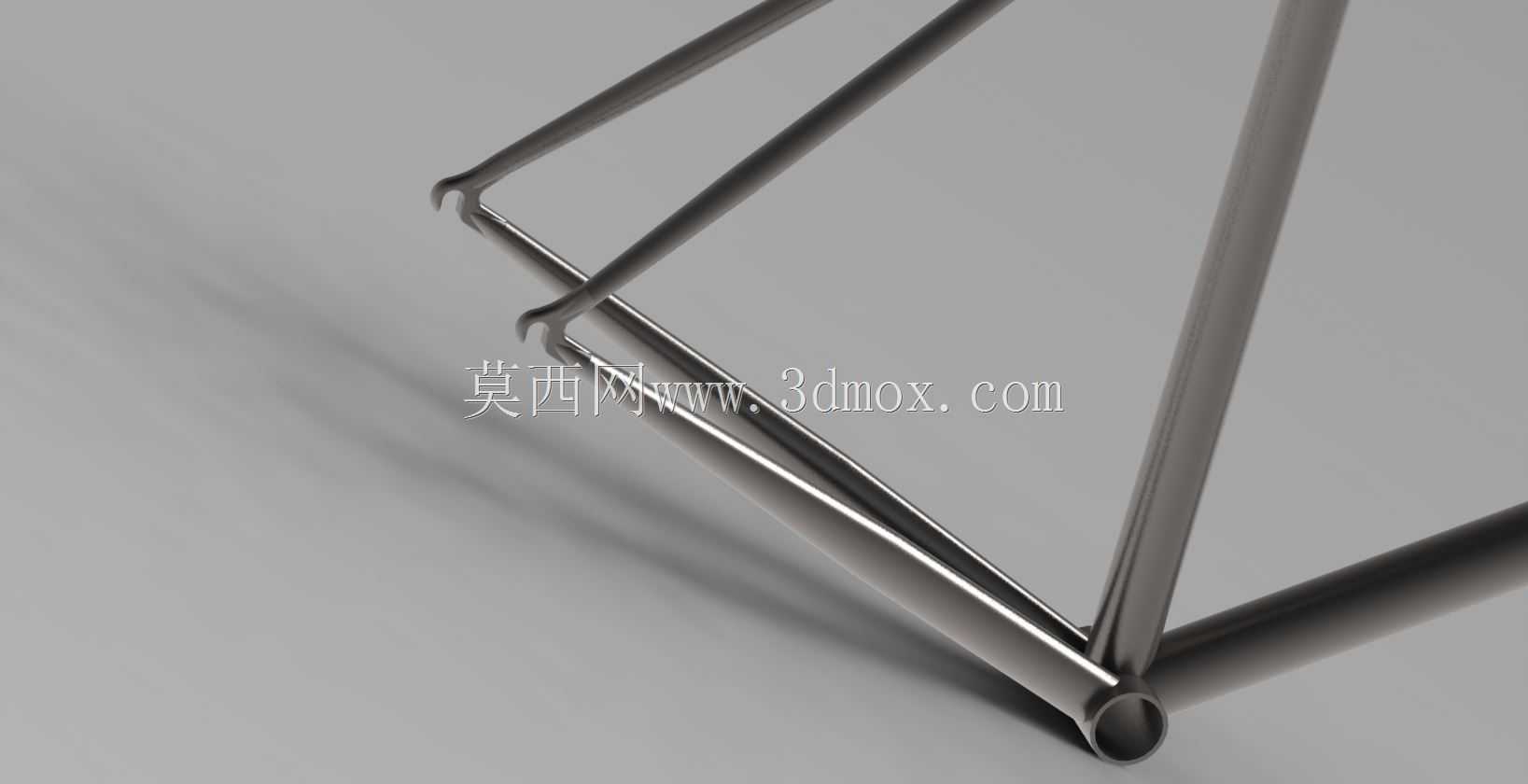

　　后三角设计服务于固定齿后轮的安装与张紧。后轮轴通常通过水平或斜向开槽结构调整位置，以改变链条中心距并补偿固定齿传动对张紧的要求。后下叉端部开口方向、槽宽、轴接触面厚度以及左右对称度都影响轮轴锁紧后的定位精度。若两侧槽位不同步，后轮会出现偏摆，链条线也会偏离齿盘中心，带来异响、磨损加快和踩踏损失。后上叉则在保证制动和骑乘舒适性的前提下控制侧向变形，使冲刺摇车时车架后部不过度扭动。

　　座管部分需要兼顾骑姿调节与竖向吸振，座管内径、插入深度和上端夹紧边界应与常见座杆及座垫夹具保持协调。管材之间的相贯切口不能只按视觉相交处理，而应结合真实焊接坡口、焊道填充空间和端部壁厚变化建立结构关系。对于钛合金焊接件，热影响区性能与保护焊接质量密切相关，三维结构中预留合理的接头搭接和焊缝可达性，有助于后续工艺评估。

　　外形尺寸方面，车架并非孤立零件，而是整车装配基准。轮径、轮胎宽度、前叉长度、五通高度、后叉长度、头管角度和座管角度共同决定通过性、转向灵敏度与踩踏姿态。建模检查时应关注前轮转向与头管、下管之间的干涉边界，后轮与座管、后叉之间的轮胎间隙，以及曲柄旋转时与后下叉、链条之间的安全距离。管线、制动件和附件安装位若需要集成，也应在管段布局早期确定，避免后期在主受力管上补孔。

　　该结构的价值在于把骑行几何、管材承载、焊接工艺和部件装配边界统一到同一三维框架中，既可用于固定齿车架的结构方案验证，也可为钛合金骑行部件的接头细化、干涉检查和样件制作提供依据。
