1/4英寸三通黄铜电磁阀结构设计

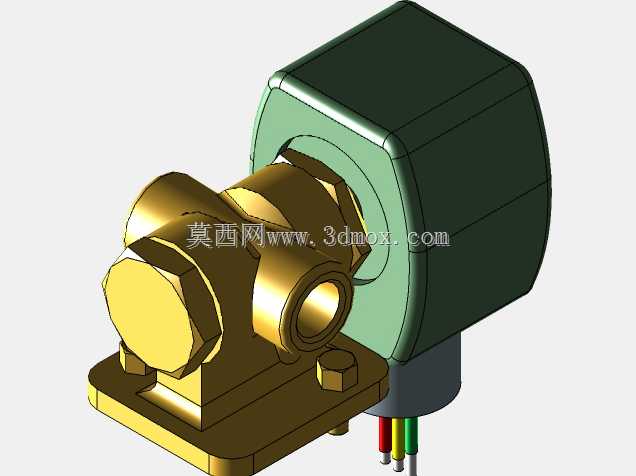

　　这款1/4英寸口径三通电磁阀的三维结构，围绕小通径流体回路的自动切换需求展开，阀体采用黄铜锻压后机加工的构型，承压等级标注为150PSI，适配常规水、气、低压油类介质的通断与流向切换场景。从整机布局来看，下部为黄铜材质的流道主体，上部集成电磁线圈驱动组件，底部预留安装固定底板，出线端采用三色引线区分供电与接地回路，整体结构紧凑，没有冗余外伸结构。

　　在实际产线应用里，这类三通电磁阀常布置在气动控制盘、小型水处理机组、实验室流体分配台、自动化加注设备的阀岛支路中，区别于两通阀仅能实现单路通断，三通结构可同时完成公共端口与两个工作端口之间的流向切换：线圈得电时驱动内部阀芯换位，切断其中一条支路同时导通另一条，失电后靠复位弹簧回到初始工位，无需额外搭配两台两通阀即可完成双路选择，能大幅缩减阀组占用的安装空间。

　　建模过程中首先梳理流道部分的装配逻辑：黄铜阀体两侧加工外螺纹接口，对应1/4英寸管螺纹连接尺寸，阀体端面的六角结构预留扳手夹持位，装配时可直接用开口扳手锁紧管路，避免阀体跟转。底部的安装底板开出两个固定孔，孔位间距匹配小型气动元件的通用安装基准，底板与阀体之间为一体铣削成型，保证承压时的结构刚性，不会因管路侧向应力导致阀体变形。上部的电磁线圈外壳采用包覆式塑封结构，外壳轮廓做圆角过渡，避免装配时划伤操作人员，线圈与阀体之间的隔磁套管采用压装配合，保证动铁芯在套管内滑动时的同轴度，减少卡滞概率。

　　设计时需要重点核对几个边界尺寸：首先是整机高度，线圈顶部到安装底板底面的距离要提前在阀组布局里预留避让空间，避免线圈顶部触碰设备机箱盖板；其次是两侧管路接口的中心距，接插气管或水管后，相邻阀件之间要留出扳手操作的活动间隙，不能出现管路干涉；出线端的引线从线圈底部垂直引出，布线时可顺着安装板侧面走线，避免引线被阀体高温表面长期烘烤。内部流道的孔径匹配1/4英寸通径，流道转折处做圆弧过渡，减少介质流经时的压损，阀芯密封面采用平面贴合结构，在150PSI工作压力下可保证关闭工位的泄漏量满足工业管路密封要求。动铁芯与弹簧的行程经过匹配，线圈通电产生的电磁吸力足以克服弹簧力与介质压差，驱动阀芯快速换位，响应时间控制在数十毫秒级别，满足自动化设备的时序控制要求。
