通讯设备十字调向支撑连接组件

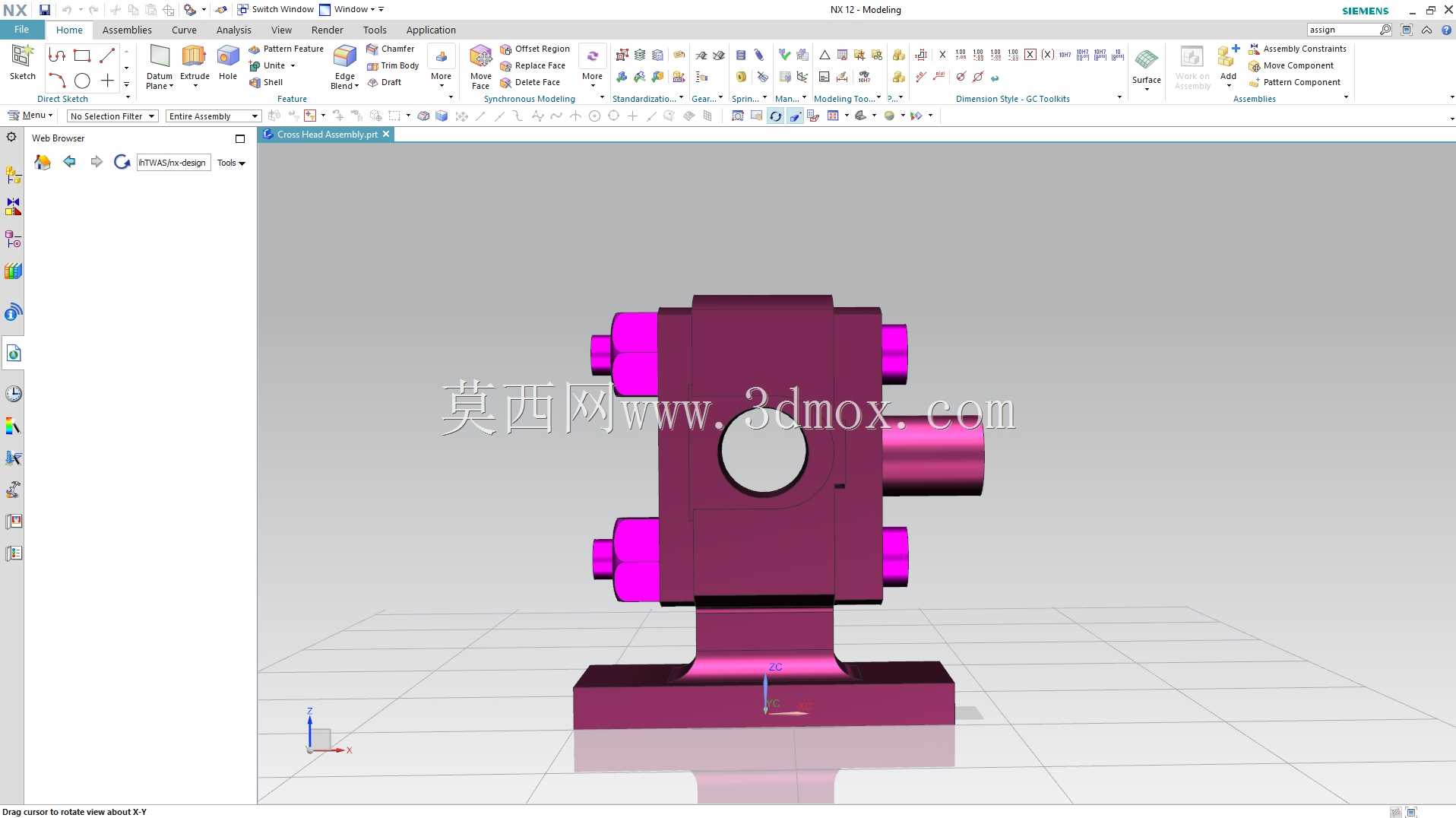

　　这套十字头组件面向通讯工装里的对位支撑与角度调节工位设计，常见于小型通讯终端装配线的载具翻转、检测工位探头姿态调整，以及手持通讯类产品治具的十字向锁紧环节，承担横向、纵向两个正交方向的轴系衔接与载荷传递作用。组件底部为一体式安装基座，底板预留螺栓固定孔位，可直接锁附在工装台板或者直线滑台的安装面上，基座上方立起的主承载块为核心受力件，块体中部开设贯通圆孔，作为主转轴的穿装通道，孔位周边做加厚凸台处理，避免转轴反复转动时孔壁出现磨损松旷。主块体的左右两侧对称布置两组带锁紧端盖的轴接结构，洋红色端盖为轴向限位压盖，通过周向螺钉抱紧穿入的横向销轴，端盖与主块结合面预留止口，装配时可自动同轴定位，不需要反复调校径向跳动；

　　主块侧向伸出的圆柱轴颈用于对接外部摆臂或者调节旋钮，轴颈端面可加工螺孔，方便外接操作件或者角度传感器。设计时优先保证两个正交轴孔的位置度，建模阶段先以底部安装面为基准搭建装配骨架，所有轴孔中心均约束在同一基准平面内，避免装配后出现别卡、转动阻力不均的问题；主块内部在非受力区域做减重空腔，既降低整体自重，也给内部走线预留了穿行空间，通讯检测工位的信号线可从空腔内穿过，避免管线随部件摆动发生拉扯磨损。安装边界方面，底部底板的长宽尺寸覆盖主块投影范围，锁附后底板完全贴合安装面，不会出现悬臂受力；侧向伸出的轴颈长度控制在不与周边滑台、护罩发生运动干涉的范围内，上下两组侧轴的端盖外径一致，备件可通用互换。实际使用中，

　　该组件可实现两个正交方向的小角度摆动调节，锁紧后刚性足够承受通讯产品载具的往复启停冲击，转轴配合面预留的润滑槽可存储润滑脂，长期运行无需频繁拆解维护，结构拆分后每个零件的加工工艺性良好，基座可采用型材铣削成型，主承载块可选铸铝后精加工孔位，端盖采用标准车削件即可完成整套装配。
