便携小型外接接口转接盒结构设计

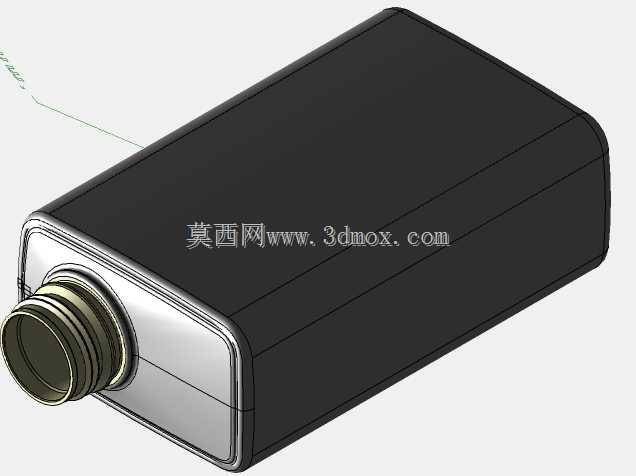

　　这款小型接口转接装置的三维结构，围绕桌面端外设扩展、现场便携调试的使用需求搭建，整体采用圆角长方体的紧凑壳体布局，主体外壳做哑光包覆处理，前端伸出带多层密封环的金属对接接口，壳体边角全部做圆弧过渡，既避免手持搬运时剐蹭线缆，也能在堆叠收纳时减少相邻设备的漆面磕碰。从安装边界来看，整机长宽高控制在手持可单手握持的尺寸区间，前端接口的同轴度公差在建模阶段就做了约束，接口根部和壳体衔接处预留了0.8毫米的装配间隙，方便后期装入橡胶密封圈实现IP54级防尘防泼溅，壳体侧面预留的卡扣槽位可以直接卡入标准导轨条，在工控机柜内部部署时不需要额外打孔固定，平放桌面时底部的四个隐藏支脚也能垫起壳体2毫米高度，避免桌面冷凝水直接接触外壳接缝。

　　设计思路上没有采用常见的上下壳对半锁螺丝结构，而是把主壳体做成一体注塑的深色包覆件，前端金属接口模组从壳体前方预装推入，后端盖板通过卡扣加两颗微型螺丝锁紧，既减少了外露螺丝的数量，也让外壳的拼接缝避开了日常手持经常触碰的区域。接口部分选用带多道环槽的金属公头，环槽既可以在对接配套线材时起到卡位防脱的作用，也能在插入过程中引导密封圈均匀压缩，不会出现偏磨导致密封失效的问题。

　　实际应用场景覆盖两类工况：一类是办公桌面的音视频、数据信号转接，用户可以把该装置直接插在主机端，外接不同接口的外设，小巧的体积不会占用桌面过多空间，圆角外壳也不会刮伤笔记本机身；另一类是工业现场的通讯调试，运维人员随身携带该装置接入设备通讯端口，壳体的抗摔结构可以承受1米高度跌落至水泥地面的冲击，内部电路板通过四周的筋位悬空固定，不会直接和硬壳内壁刚性接触。建模过程中对壳体内部的走线空间做了提前校核，接口尾端的焊盘区域预留了足够的弯折半径，屏蔽层可以顺着壳体内壁的卡槽铺展，不会出现线材被上盖压伤的隐患，壳体壁厚统一设置为1.2毫米，既满足注塑成型的充模要求，也把整机重量控制在便携设备的合理区间，长时间手持调试不会产生明显的负重感。
