宠物犬用被动式跑步行走训练器械

　　这套犬用被动跑台的结构开发，最初是面向家养中大型犬日常活动量不足、恶劣天气无法外出遛放的场景落地，在宠物寄养门店、家庭室内养宠环境、工作犬日常训练场地都有明确使用需求，不需要外接动力驱动，依靠犬只自身在倾斜跑带上的迈步动作带动辊筒运转，完成走、慢跑的有氧活动，避免电动跑台速度匹配不当带来的宠物应激、关节损伤问题。

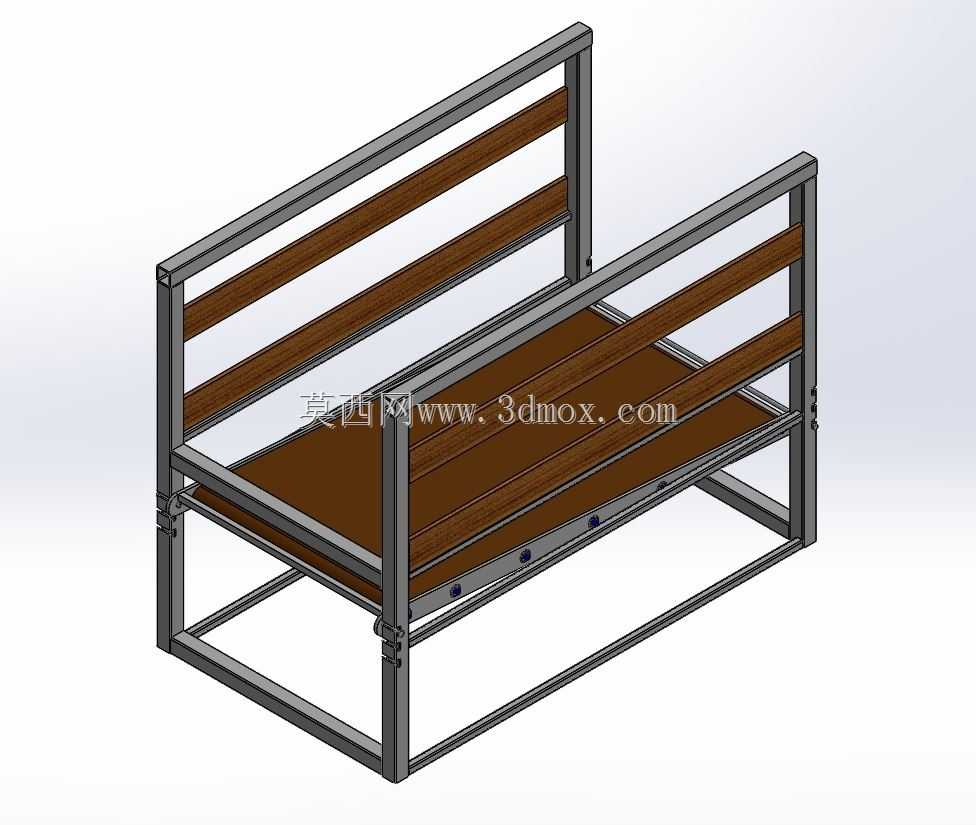

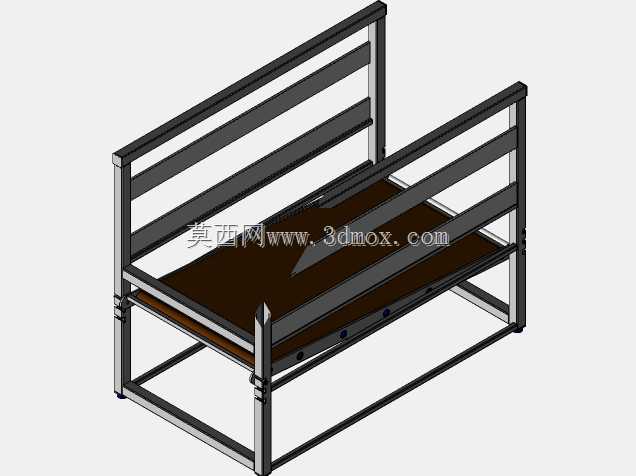

　　从结构设计思路来看，整体采用方管焊接拼装的矩形框架作为承载主体，框架左右两侧加装三道横向木质防护栏，后侧设置半高围挡，前侧预留进出开口，防护栏的高度经过适配：既可以避免犬只运动过程中从跑台侧方窜出，又不会遮挡犬只视线，减少密闭空间带来的抗拒感；跑带承载面采用多层木质支撑板作为托底，前后两端装配从动辊筒，辊筒两端采用带座轴承固定在框架纵梁上，转动阻尼经过调校，空载时转动顺滑，犬只踩压后不会出现跑带卡滞、打滑跑偏的问题。框架底部设置横向连接撑杆，整体重心压低，犬只在跑台上启停、转向时整机不会出现晃动摇摆，底部四个角预留安装孔位，可以直接通过膨胀螺栓固定在水泥地面，也可以粘贴防滑橡胶垫放置在瓷砖、木地板表面，不需要额外做地基改造。

　　外形尺寸边界按照中型犬的体态参数设定，跑带有效宽度满足成年犬站立时两侧预留100mm以上安全间隙，跑带有效长度覆盖犬只慢跑时的步幅范围，两侧护栏顶端高度超过犬只趴卧时的背部高度，整机放置时占用的室内空间和常规双人沙发接近，不需要预留过大的操作通道，日常不用时可以直接靠墙面放置，不会过度挤占家居空间。

　　结构细节上，框架的方管连接处做了满焊打磨处理，所有外露棱边都做了圆角倒钝，木质栏板和跑台托板表面做了打磨抛光，没有突出的螺栓头、尖锐毛刺，避免犬只运动过程中刮擦皮毛；跑带采用防滑耐磨的织物基材，表面摩擦系数适中，既不会因为太滑导致迈步踩空，也不会因为摩擦力过大卡滞犬只脚掌；辊筒的张紧结构采用侧边可调螺栓设计，长期使用后跑带出现松弛时，只需要同步调整两端张紧螺栓的进给量，就可以重新张紧跑带，日常维护不需要拆解整体框架，清理时可以直接用湿布擦拭木质板面和金属框架，跑带表面的污渍可以直接用宠物友好的清洁剂冲洗，污水会从框架底部的空隙直接流出，不会在设备内部积留。

　　实际使用时，犬只从前方开口进入跑台区域，主人在前方引导，犬只自然向前迈步，跑带随之后向转动，形成持续的行走运动，护栏可以限制犬只的活动范围，避免它中途跳出，整个运动过程不需要人为强制束缚，适配犬只放松、慢走、慢跑不同的活动强度，既可以满足日常宠物的活动量消耗，也可以用于工作犬的基础体能维持训练。
