3D打印机Y轴构建板安装固定座

　　在桌面级FDM设备的运动系统改造中，Y轴构建板的安装基准往往决定首层附着与重复定位精度，这款安装块正是为Lorei机型Y轴承载平台设计的过渡连接件。它的核心作用是把加热构建板及其夹具总成刚性固定到Y轴运动滑台上，让平台随同步带或丝杠做平稳的前后进给，同时为后续的调平、锁紧提供可靠的安装界面。

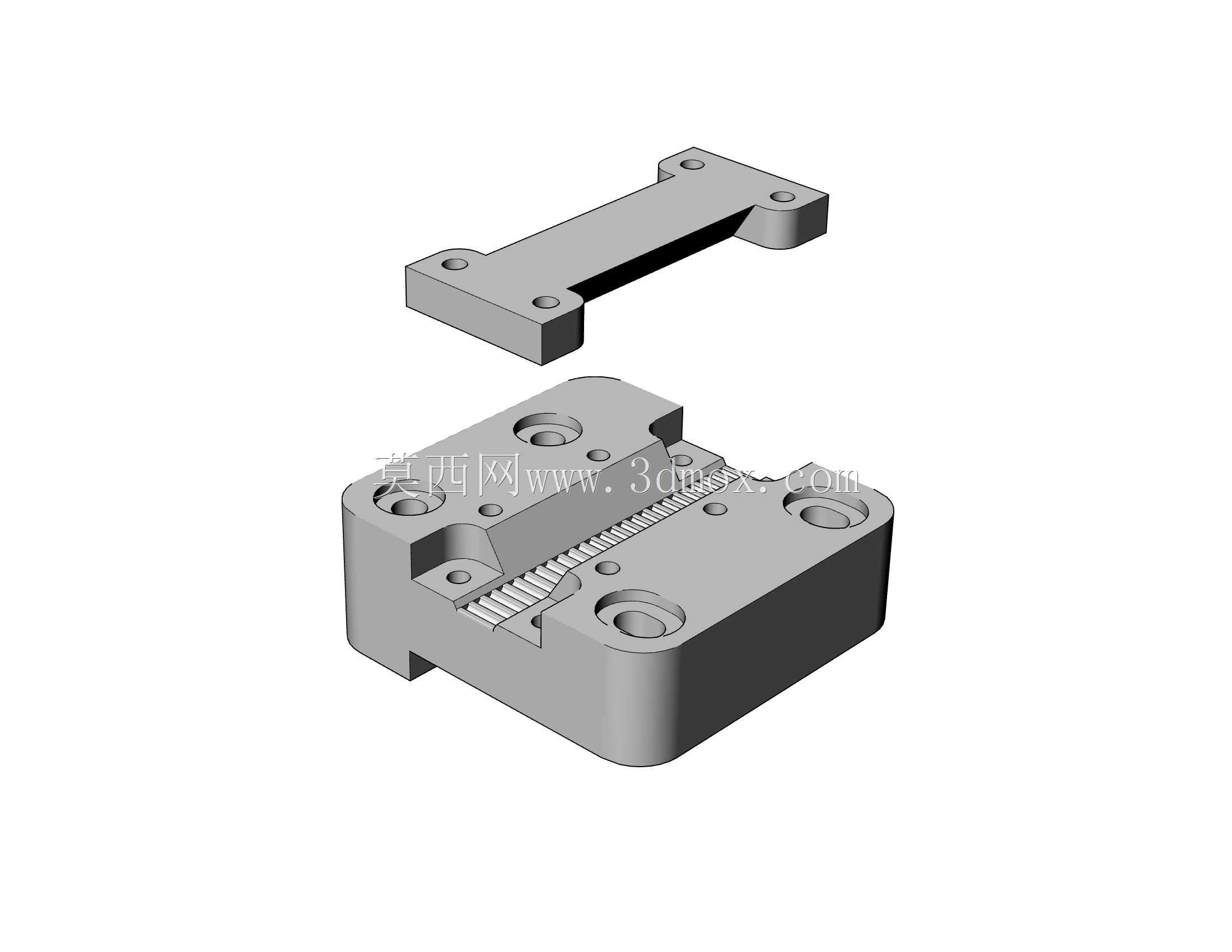

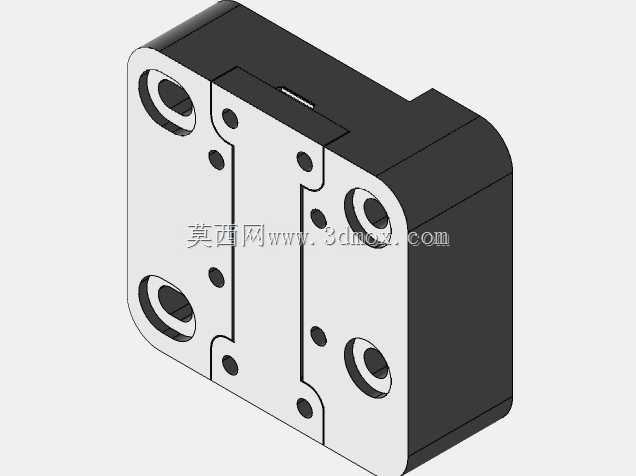

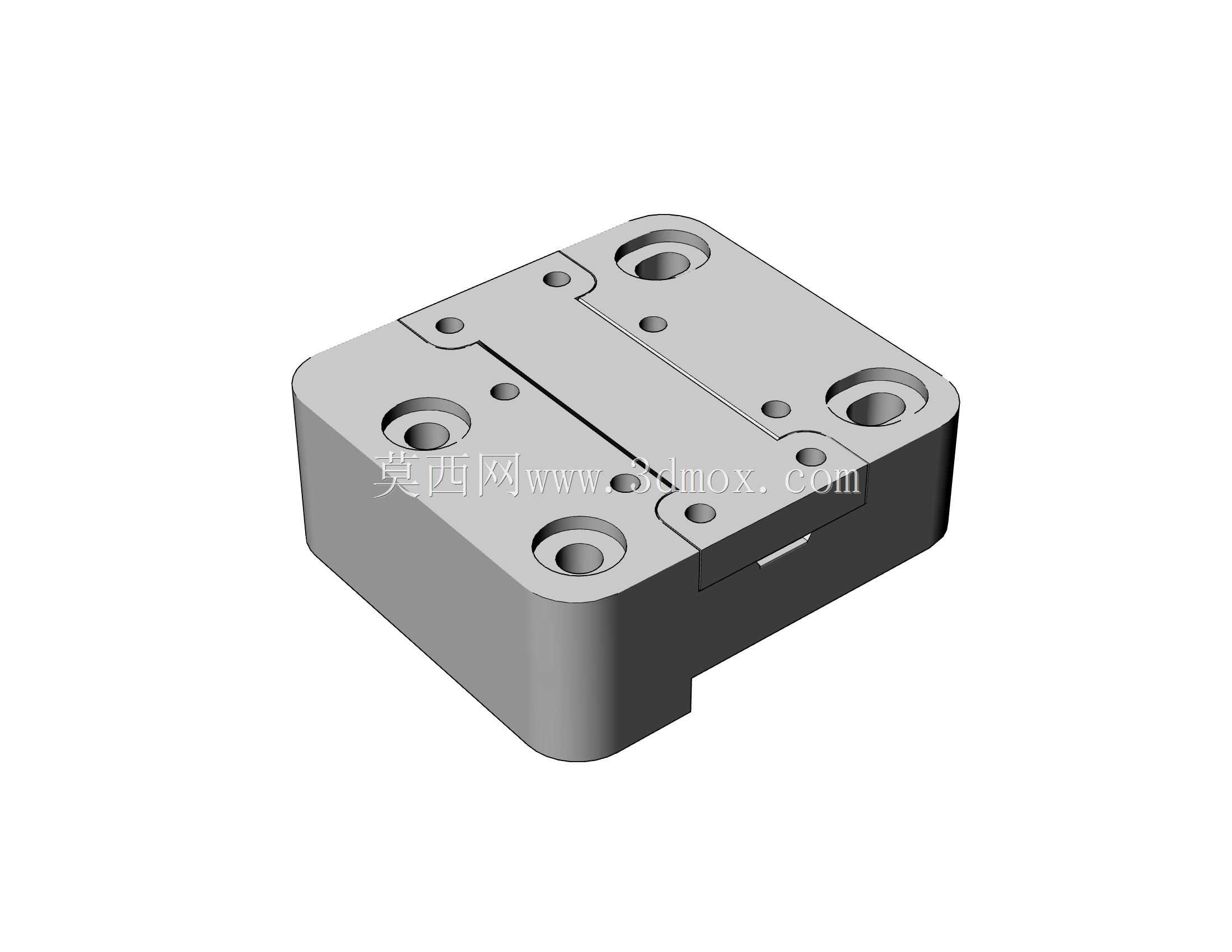

　　从结构形态看，零件整体呈近似方形的块状本体，底部带有避让台阶，用于嵌入或贴合Y轴滑架的安装面，避免与导轨、皮带轮等运动部件发生干涉。顶面被一条中分缝划分为两个对称区域，这种布局对应构建板两侧的支撑点，使受力沿块体均匀传递，减少单侧偏载带来的翘曲。块体上分布有多组沉孔与通孔：四角及中部的大直径沉头孔用于穿入紧固螺钉，将整个座体锁附到滑台；较小的孔位则对应构建板或夹具的固定点。

　　需要特别说明的是，制造板与夹具对应的孔在当前方案中属于占位特征，孔位坐标经过对位校核、位置准确，但孔径与螺纹规格尚未最终定型——这是工程开发中很常见的处理方式：先锁定安装边界与孔系布局，后续再根据实际选用的黄铜螺纹嵌件（热熔铜螺母）来确定底孔直径与压入尺寸。采用黄铜螺纹插件而非直接在塑料本体攻丝，是因为Y轴平台需要反复拆装调平，铜嵌件能提供远高于塑料螺纹的耐磨次数与锁紧力，防止滑牙。

　　设计思路上，块体在保证安装刚度的前提下做了局部减重与避让，轮廓边角规整，便于数控加工或打印成型；中分缝既可以是两块拼装的结合面，也可作为装配定位的基准线。安装边界方面，座体的长宽需覆盖构建板支撑跨距，高度方向要留出加热板、隔热棉与调平弹簧（或调节螺母）的空间，底部台阶则要与滑台型材或钣金面贴合，确保装配后平台平面度可控。

　　实际应用中，这类安装座常见于DIY改装与备件替换场景：当原机Y轴平台支架变形、孔位磨损，或需要换装更大尺寸构建板时，重新设计一块孔位匹配、刚性充足的过渡块，能快速恢复运动精度。建模时需重点核对各孔的中心距、沉孔深度与底部避让尺寸，保证螺钉头部不外露干涉构建板，同时让铜螺母压入后端面与安装面齐平。整体而言，该零件虽结构不复杂，却承担着运动平台与成型基板之间的定位、支撑与锁紧多重职能，是Y轴进给系统中保证成型稳定性的基础结构件。
