斜切式汽车改装排气尾管结构

　　该排气尾管属于汽车排气系统末端外露部件，主要应用于乘用车辆后保险杠下方的排气出口位置，兼顾排气导流、外观装饰与车尾气流整理作用。在整车布置中，尾管通过下端缩径插接段与原车排气消声器出口端配合，安装时沿排气气流方向套入前段管路，配合卡箍或焊接方式完成固定，外露段从保险杠排气开孔处伸出，形成车尾可见的金属排气终端。

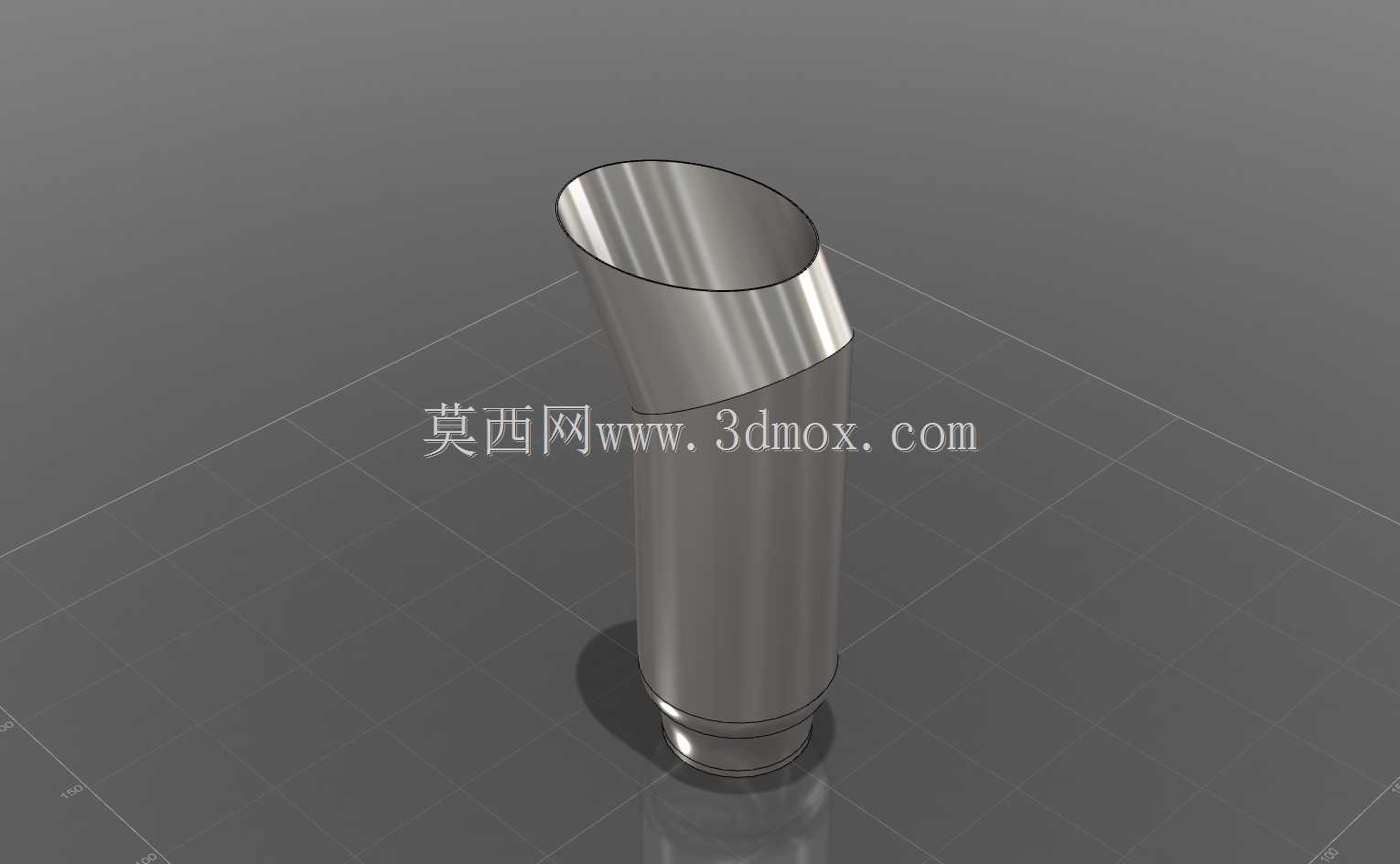

　　结构上采用直圆管主体配合上端斜向切口的造型，管口切面沿管体轴线呈一定角度倾斜，区别于常规平口尾管，斜切端面可在车辆后方形成更具运动感的视觉效果，同时对排出气流的导向产生影响，减少管口正后方的气流直冲现象。管体主体为等径直筒段，保证排气通流截面连续稳定，避免末端通径突变带来的额外排气阻力；下端设置阶梯缩径结构，缩径段外径小于主体管段，用于插入上游排气管路内部，形成插接配合边界，该段的轴向长度需满足套接深度要求，保证连接后同轴度与密封可靠性，台阶面则作为装配限位面，控制尾管插入前段管路的最终位置。

　　建模过程中需重点管控几处几何特征：一是斜切管口的切面角度与管体轴线的相对关系，切面需完整贯通圆管截面，切口边缘保留均匀壁厚，管口处无额外翻边或收口结构，保持金属管件切割后的自然端面形态；二是管体壁厚全程保持一致，符合薄壁不锈钢排气管的冲压或弯制加工工艺特性，内壁光滑无突兀凸起，降低排气流动阻力；三是下端缩径段的过渡台阶需同轴布置，台阶端面与管体轴线垂直，确保装配后限位面均匀贴合上游管路端面，避免出现装配偏斜、局部间隙过大的问题。

　　从实际使用场景来看，这类尾管多用于性能车改装与售后替换场景，外露表面需保持金属质感，圆柱段外圆无复杂曲面特征，便于抛光、拉丝或电镀等表面处理工序实施。安装边界方面，主体直筒段的外径需与保险杠排气开孔尺寸匹配，伸出长度需避开保险杠蒙皮与后方防撞梁的运动间隙，车辆满载跳动、排气系统热胀冷缩时，尾管不能与周边塑料件、钣金件发生干涉。斜切管口的朝向需结合车尾造型调整，通常切面斜向朝向车辆外侧或地面，避免排气气流直接冲击后保险杠表面，减少长期使用后污渍附着与热辐射影响。

　　结构设计同时兼顾加工便利性，整体为回转体加单一斜切特征，可通过标准不锈钢圆管经切割、端部缩径工序成型，无需复杂冲压模具，制造成本较低，适配小批量改装件的生产需求。建模时需还原管体内部空心结构，完整呈现壁厚、插接段、斜切口的配合关系，可直接用于排气系统布置校验、安装间隙检查与改装件适配验证。
