安防报警终端嵌入式防护外壳结构

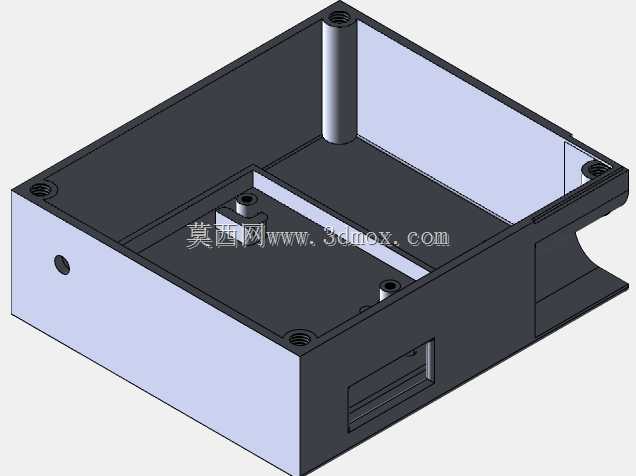

　　这套壳体结构面向安防报警终端的内部装载需求展开，整体采用开放式盒体构型，侧壁与底板形成连续围合空间，可将报警主控板、供电模块、信号传输组件统一收纳在封闭防护区域内，减少现场布线后元器件裸露受磕碰、积灰的风险。壳体在底板多处预留了带内螺纹的立式安装柱，柱体高度与PCB板装配间隙匹配，电路板放置后可通过螺丝直接锁附在柱端，无需额外增加支撑垫块，柱位分布对应板件四角及核心承重区域，锁附后板件不会出现翘曲变形，板底与壳体内底面预留的空隙可容纳贴片元件、接线端子的凸出高度，避免装配时元件受压。侧壁处开设了多类功能开孔，其中长条形槽口对应外接通讯接口、调试端口的插拔位置，小孔径圆孔适配状态指示灯、走线穿孔或者复位按键的安装需求，

　　开孔边缘与壳壁一体成型，开孔位置避开内部安装柱的投影区域，外接插头插入后不会和内部板件发生干涉。壳体一角设置了加高立式支柱，可用于固定内部天线、扩展模块或者上层分隔板，当终端需要叠加安装通讯组件时，该支柱可提供额外的锁附点位，不用在壳底额外打孔破坏防护完整性。盒体边角处预留了装配沉孔，上下壳合装或者壳体固定到墙面、设备机架时，螺丝头部可沉入孔内，外壳表面保持平整，不会出现凸起刮擦布线的情况。从安装边界来看，壳体为规整矩形轮廓，占用安装空间紧凑，侧壁厚度均匀，既保证盒体堆叠、墙面挂载时的结构强度，也控制了整体自重，内部腔体没有多余冗余隔档，可根据不同报警终端的板件尺寸灵活调整元件布局，侧壁围合高度覆盖内部元件的最高凸出位置，

　　合盖后元件不会触碰壳体内顶面。该类外壳适用于园区周界报警主机、商铺安防控制盒、现场信号采集终端等场景，壳体可阻隔日常环境中的灰尘、轻微溅水，同时屏蔽部分外界外力冲击，内部走线可沿壳体内壁排布，通过底板预留的卡位整理线束，避免线材晃动拉扯接口，整体结构在建模时完整还原了安装柱、开孔、合装位的相对位置，结构工程师可直接在此基础上调整壳壁厚度、开孔尺寸来匹配不同主控板的装配需求。
