SSUPD网状ITX紧凑型水冷机箱结构

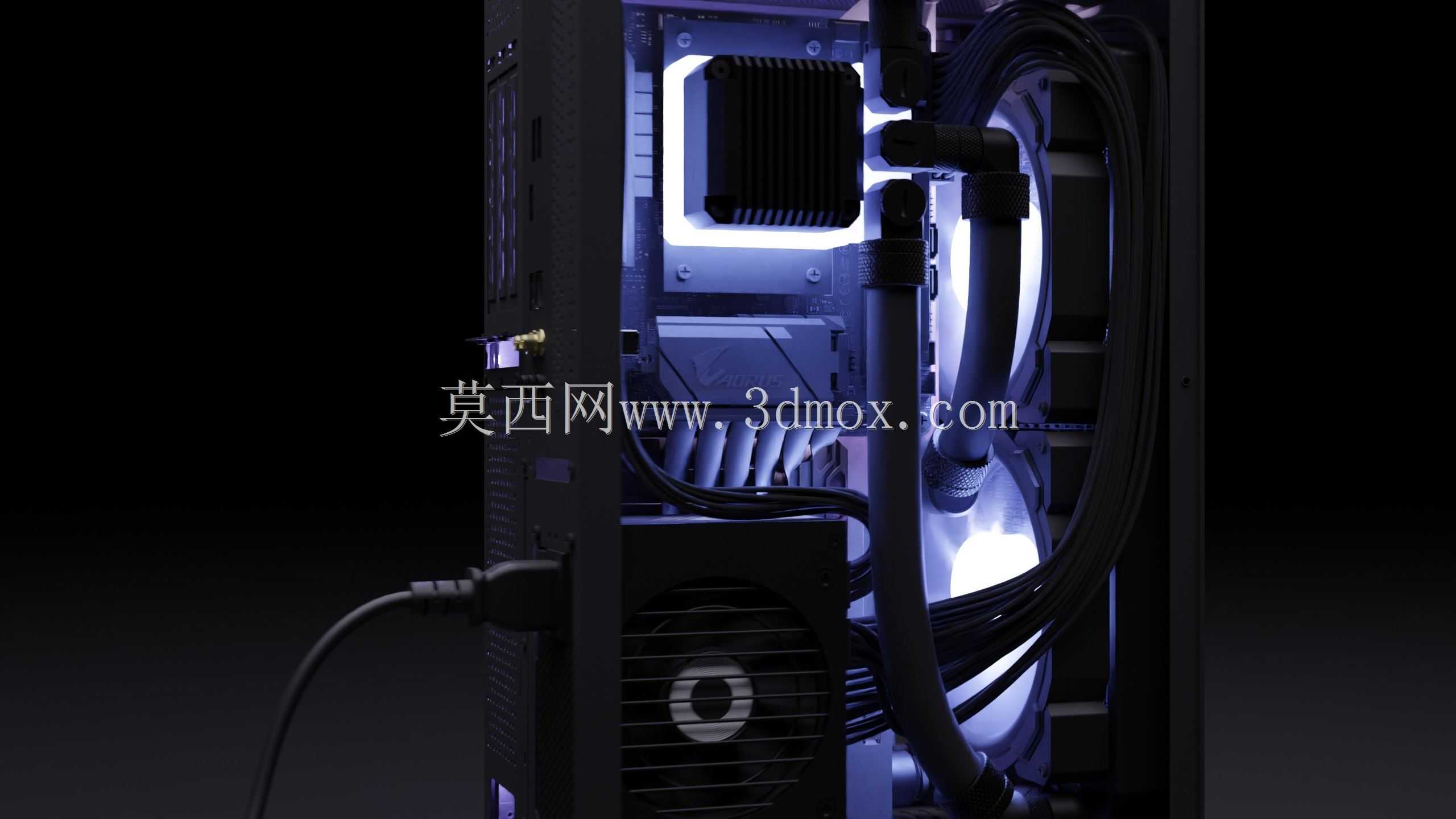

　　该作品围绕小尺寸桌面主机的装载需求展开，主体呈现SSUPD网状ITX机箱内部的板卡布置、水冷管路、风扇位置与线缆走向，适合用于紧凑型电脑硬件方案评估、机箱结构理解和定制装机路径推演。整机以垂直空间利用为核心，在有限容积内同时安排主板、显卡、电源、冷排、水泵、水箱及存储部件，结构边界紧凑，装配时需要优先确认各模块之间的干涉关系。

　　从实际用途看，这类机箱主要服务于高性能小主机、桌面工作站和轻量化渲染平台。相比标准ATX机箱，ITX平台对部件厚度、管路弯折半径、风扇厚度和电源长度更敏感，模型中将冷排布置在靠近进风或排风通道的位置，使冷却液经过CPU、显卡等发热部件后能够快速通过散热鳍片释放热量。软管路径沿机箱内侧立柱和框架边缘敷设，避免横跨主板供电区、内存插槽和显卡供电接口，既保留拆装空间，也降低后期维护时拉扯管路的风险。

　　外形设计上，网状侧板承担通风与视觉展示双重作用，开孔区域需要与风扇风向保持一致。前面板、侧板和后部开孔共同形成气流通道，冷排风扇与机箱风扇的方向若配置合理，可减少热风在机箱底部和显卡周围滞留。模型内部可见的风扇位于下部及侧部区域，安装边界不仅取决于风扇自身厚度，还受到冷排厚度、水管接头高度、螺钉柱位置和侧板闭合间隙影响，工程校核时不能只按标称风扇尺寸判断。

　　结构设计思路强调模块化与可达性。主板托盘、电源仓、显卡支撑位和冷排安装位需要在装配前形成明确层级：先确定主板与显卡的占位，再反推冷排和水箱位置，最后安排电源线、风扇线、水冷管线的绑扎区域。线缆沿框架背部或侧边集中走线，可以让正面展示区域保持整洁，同时避免线缆贴近风扇叶片。对于水冷接头，应保留足够的手部操作空间，尤其是靠近机箱立柱和冷排端盖的位置，接头拧紧、排气和后续检漏都需要操作余量。

　　安装边界方面，ITX机箱对显卡长度、电源规格、散热器高度和冷排规格具有严格限制。显卡供电接口若朝向侧板，插头和线缆弯折会占用额外厚度；内存马甲过高时可能与水冷管路或风扇产生接触；电源仓附近的线束过多会压缩进风面积。建模过程中保留良好的四边形拓扑，有利于后续对支架、开孔、固定座和管路走向进行调整，也便于在渲染阶段表达金属网孔、管材、风扇叶片和内部灯效的层次。该结构可作为小机箱水冷布局、硬件兼容性检查以及定制支架设计的参考。
