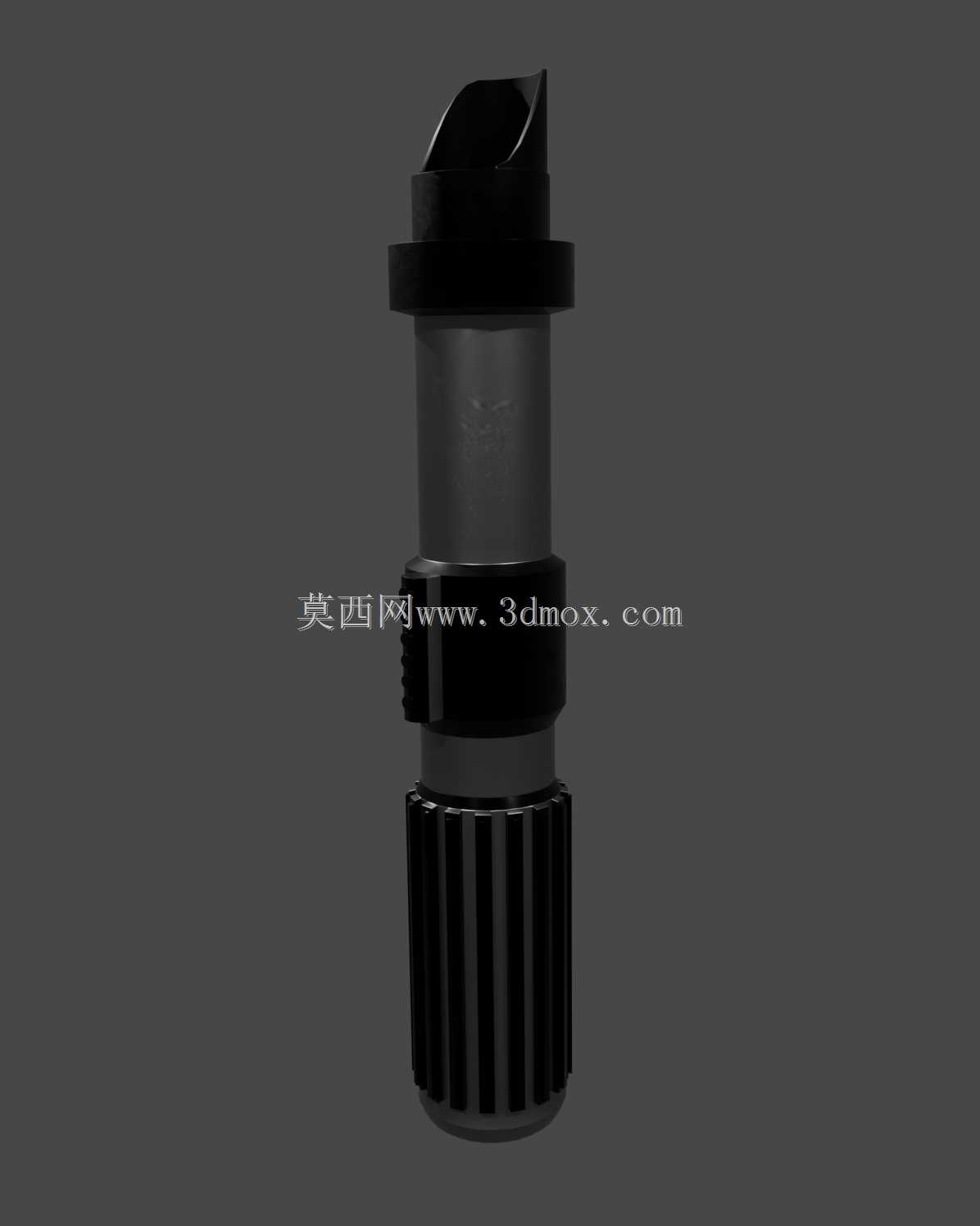

达斯维达光剑道具精细三维结构

　　这套三维结构围绕影视主题手持道具的实体复刻需求展开，核心还原西斯尊主所持光剑的金属握柄、激活开关、束光刃基座与尾部配重段，整体为长杆式手持形态，握柄直径适配成年男性单手握持，长度覆盖掌心到小臂前端的操作区间，刃部从发射端向前延伸，装配边界仅保留握持区与刃部同轴关系，无需额外外接机架，可直接用于桌面摆件、cosplay手持道具或者3D打印分件制作。

　　从实际使用场景看，这类道具结构既要满足静态展示的外观还原度，也要兼顾线下活动手持把玩的结构强度：握柄外壁做滚花防滑纹理，对应实拍道具上的金属握持凸棱，开关按键布置在拇指自然触碰的握柄上侧，按压行程预留0.8mm间隙，避免装配后按键卡滞；尾部端盖做螺纹旋合结构，内部预留空腔，可容纳小型发光驱动板与纽扣电池，刃部采用半透明光敏树脂打印时，基座处做限位台阶，保证发光刃与金属握柄的同轴度误差控制在0.2mm以内，挥动时不会出现偏心晃动感。

　　设计思路上先拆解原作道具的分段特征：从尾端向前依次是配重尾盖、电池仓段、控制开关段、束光发射器头段，各段之间采用止口定位，止口配合间隙取0.1mm，既保证拼接后外观无明显台阶缝隙，也方便后期拆开更换内部电子件。握柄表面的凸起装饰条、控制盒细节都单独做实体特征，而非贴图表现，打印后无需二次补刻纹理；发射器前端的刃口固定环做内锥面，对半透明光刃起到导向定心作用，安装时直接推入即可卡紧，不需要额外粘接固定。

　　尺寸链校核阶段重点控制手持区域的径向尺寸，握柄最大直径控制在35mm以内，符合人手握持的人机工程范围，总长度不含光刃控制在280mm左右，放入常规背包携带不会突出过多；各分段壁厚统一取2.5mm，采用PLA打印时不会出现壁薄碎裂问题，若做金属铸造复刻，壁厚可调整至3mm保证浇铸充型完整。结构上所有转角都做R0.5以上圆角，避免打印或者机加工过程中出现应力集中开裂，外露的按键边缘做小圆角处理，手持挥动时不会刮伤手掌。针对展示场景，尾盖底部预留标准1/4英寸螺纹孔，可直接固定在通用相机三脚架或者展示支架上，无需额外制作适配底座，兼顾手持互动与静态陈列两种使用需求。
