转角内置式商用冷藏展示柜三维设计

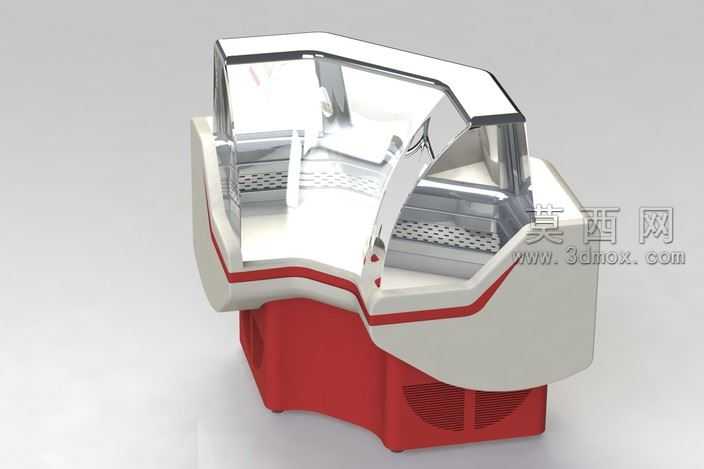

本作品为转角内置式商用冷藏展示柜的三维设计方案，采用SolidWorks完成全参数化建模，建模过程严格遵循商用制冷展示设备的行业设计规范，对产品各部件进行1:1等比例还原，整体结构完整无缺失，可直接用于结构验证、生产开模参考与方案展示。建模阶段首先搭建产品整体骨架，确定转角弧形的整体轮廓尺寸，区分上部透明展示区与下部机组仓的功能分区，上部展示区采用多面拼接的透明围护结构，建模时对透明罩的折边、拼接缝、边缘包边结构进行了精细化处理，还原了透明罩开合的铰接结构细节，展示区内部设置分层置物搁板，搁板表面做冲孔通风结构建模，保证柜内冷量循环均匀，同时对搁板的支撑卡扣、侧边限位结构做了细节还原，确保结构装配逻辑符合实际生产要求。下部机组仓采用流线型曲面造型，建模时通过曲面放样、曲率连续调整实现仓体外壳的顺滑过渡，仓体侧面开设通风散热格栅，格栅的开孔间距、叶片角度均按照风冷散热的实际需求设计，仓体底部设置可调支撑脚结构，方便安装时调整柜体水平度。材质与渲染阶段，针对不同部件匹配对应材质属性：上部透明围护结构采用高透亚克力/钢化玻璃材质，设置合理的折射率与反射参数，还原玻璃通透清亮的质感，同时模拟玻璃边缘的倒角反光效果；柜体中部的围护壳体采用米白色食品级硬质塑料材质，添加细微的磨砂质感参数，避免塑料表面出现过于廉价的高光反射；下部机组仓外壳采用哑光红色喷塑金属材质，调整材质的粗糙度与金属度参数，还原喷塑表面细腻的哑光质感，同时在壳体边缘添加红色装饰线条，与白色主体形成撞色视觉效果，提升产品外观辨识度；内部搁板采用食品级不锈钢材质，设置轻微的拉丝纹理参数，还原不锈钢表面的金属质感；散热格栅采用黑色硬质塑料材质，与红色仓体形成色彩对比。渲染阶段采用三点布光方案，主光源模拟商用展厅的柔光环境，补充侧光勾勒产品的曲面轮廓，添加环境反射贴图提升玻璃与金属部件的真实感，最终渲染效果清晰展现产品的造型特点与结构细节。设计思路上，这款转角展示柜主要用于商超、便利店、熟食门店的转角位置，可充分利用店面的转角闲置空间，弧形透明罩的设计既保证了多角度的商品展示视野，又避免了直角转角的磕碰风险，内置式机组设计无需额外预留外置机组安装空间，安装使用更加便捷，整体造型兼顾实用性与美观性，符合商用展示设备的设计需求。
