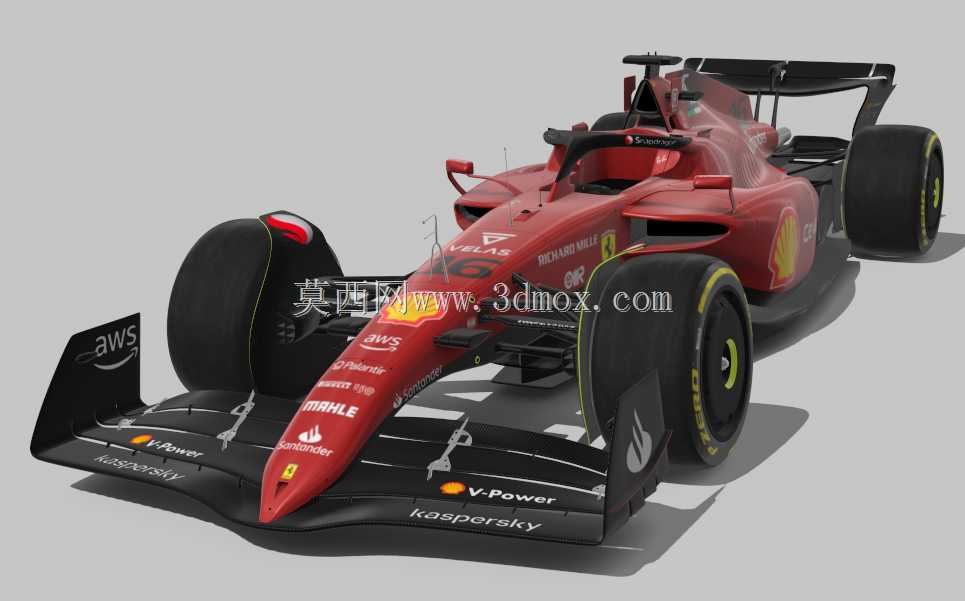

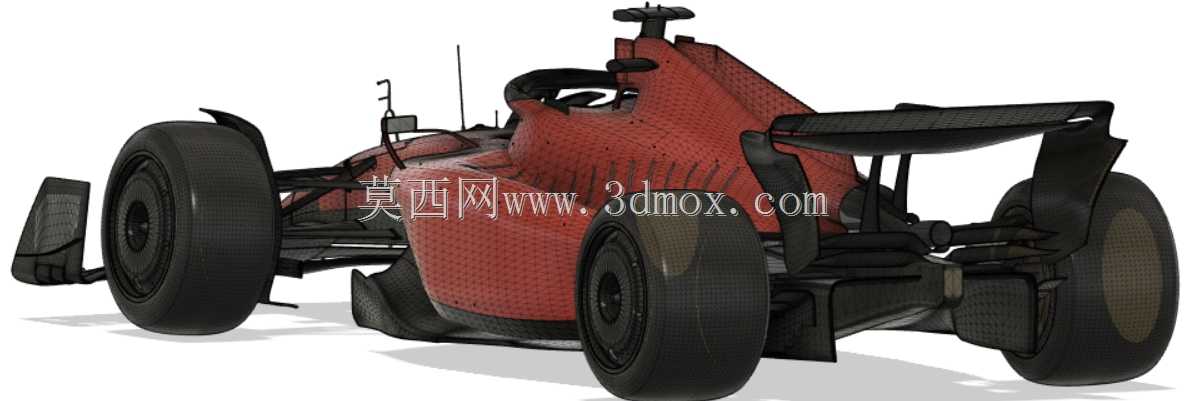

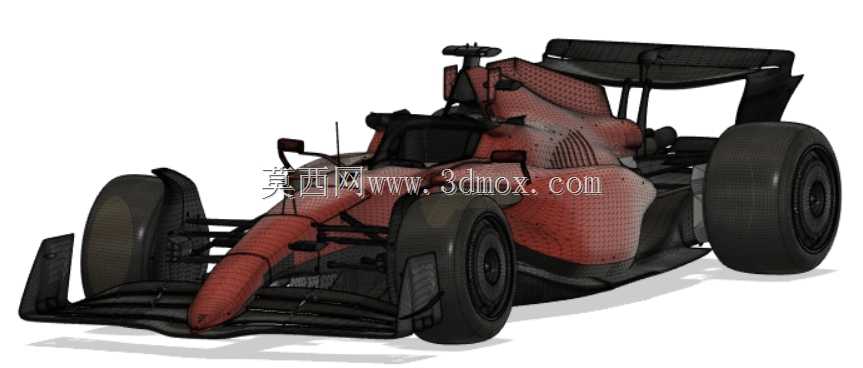

法拉利F1-75方程式赛车整车结构

　　这套整车结构围绕一级方程式赛车在高速赛道中的气动效率、机械抓地与部件可维护性展开，建模时把前翼、鼻锥、单体壳、侧箱、动力单元包覆段、底板、扩散器、尾翼、前后悬架、转向机构、轮辋轮胎以及驾驶舱约束区域作为连续系统处理，而不是孤立摆放外观件。前翼采用多层翼片与端板组合，主翼面负责在车头下方建立稳定低压区，襟翼分段用于调节不同下压力需求；端板外侧抑制翼尖涡流外溢，内侧导流片把气流引向前轮内侧和底板入口。鼻锥从碰撞结构区域向前翼主平面过渡，截面逐渐收窄，既保留前冲击吸能结构的安装边界，也减少对前翼中央气流的遮挡。

　　单体壳是整车受力核心，驾驶舱开口、 Halo 防护环、座椅背部、油箱舱和前部碰撞结构接口都围绕它布置。建模中可看到驾驶舱两侧隆起形成肩部导流通道，方向盘、踏板和头部安全空间保留明确边界；Halo 与座舱前点、后方防滚架区域形成三角承载路径，用于承受翻滚和轮胎侵入载荷。侧箱外形没有采用简单盒体，而是沿散热器、电子冷却器和排气周边进行收束，上部进气口引导冷却风进入内部，下部与地板边缘密封配合，尾部通过急促收腰把热气流导向后制动通道与扩散器外侧。

　　底板是现代地面效应赛车的关键部分。文丘里通道从前轮后方开始吸入气流，沿车身中下部向扩散器扩张，通道内的导流栅栏控制涡流位置，避免气流在颠簸或转向姿态下突然失速。后扩散器抬升气流并扩大低压区，尾翼主平面与DRS活动翼片则提供高速直道和弯道之间的下压力调节手段。前后悬架以推杆、摇臂、拉杆、叉臂和轮毂立柱表达，轮距、轮胎外径、转向节位置与车身气动包络相互约束；制动导管把气流导入卡钳和制动盘，同时尽量减少对轮外流场的干扰。

　　在工程应用中，这类模型可用于赛车总布置评审、空气动力学外形讨论、悬架运动学校核、教学演示以及展陈动画制作。设计思路上，所有外覆盖件都服务于气流管理：前轮外侧气流被导流件推离车身侧面，后轮前方气流通过尾流疏导件整理，尾翼端板约束上下翼面压差造成的横向涡。外形边界需要同时满足轮胎跳动、转向转角、散热器拆装、动力单元维护和碰撞结构空间，不能只追求视觉低矮。整车轴距、轮距、前翼宽度、尾翼高度、底板边缘和轮胎包络之间保持严格相对位置，使数字样机在装配检查、运动干涉分析和赛道工况可视化时具备明确工程参考价值。
