辅助视障使用的智能穿戴眼镜三维设计

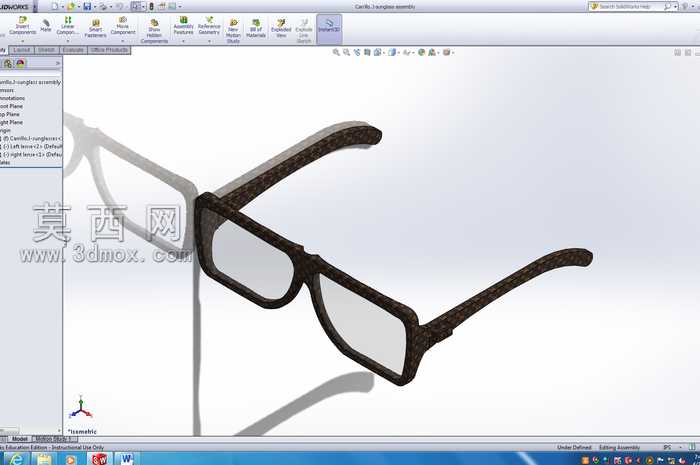

本作品为面向视障群体设计的辅助功能眼镜三维模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，整体建模流程遵循工业产品正向设计逻辑，首先绘制镜框的二维轮廓草图，通过拉伸、倒圆角、抽壳等基础特征命令完成镜框主体的基础造型，针对镜框与镜腿的铰接位置，单独绘制转轴结构的配合草图，通过凸台拉伸、切除命令完成铰接位的卡槽与转轴结构设计，确保镜腿可实现符合人体工学的开合角度调整。镜腿部分采用贴合人体耳后轮廓的曲面造型，建模过程中通过样条曲线绘制镜腿的走向轮廓，结合扫描特征完成镜腿的基础实体，再对镜腿与耳廓接触的位置做曲面圆角处理，避免尖锐棱角造成穿戴不适感。镜片部分采用半包围嵌入结构设计，建模时在镜框内侧预留与镜片厚度匹配的安装卡槽，通过切除命令生成卡槽结构，确保镜片装配后与镜框贴合紧密无松动。材质渲染阶段，镜框与镜腿部分采用哑光碳纤维纹理材质，通过调整材质的粗糙度、反射率参数还原碳纤维材质的细腻纹理与哑光质感，镜片部分采用半透明磨砂光学材质，调整材质的透明度、折射参数模拟辅助投影镜片的光学特性，整体场景添加柔和的环境光源与定向补光，通过光影效果突出眼镜的结构轮廓与材质质感，同时添加地面接触阴影增强模型的真实感。设计思路上围绕视障群体的使用需求，在镜框前侧预留投影模块的安装位，镜腿内部预留走线空间与电子元件的容纳腔体，整体结构在满足功能需求的前提下尽可能控制整体重量，镜腿的弧度经过多次调整适配不同头型的穿戴需求，铰接结构采用过盈配合设计保证开合的阻尼感，避免日常使用过程中镜腿松动移位，整体模型的所有结构特征均保留完整建模参数，可根据后续的功能迭代需求快速调整镜框尺寸、镜腿弧度以及内部腔体的结构参数，为后续的产品原型制作与功能验证提供完整的三维结构依据。
