双孔斜面铝合金设备支撑固定座

　　这款铝合金支撑固定座在自动化产线侧边辅件安装、小型检测工位工装搭建、通讯终端外设挂装以及桌面型实验设备的垫高定位场景中使用频率较高，零件整体采用块式实心构型，没有多余的薄壁悬挑结构，在承受侧向偏载或者设备小幅振动时，不会出现普通冲压折弯支架容易发生的翘曲、共振变形问题。

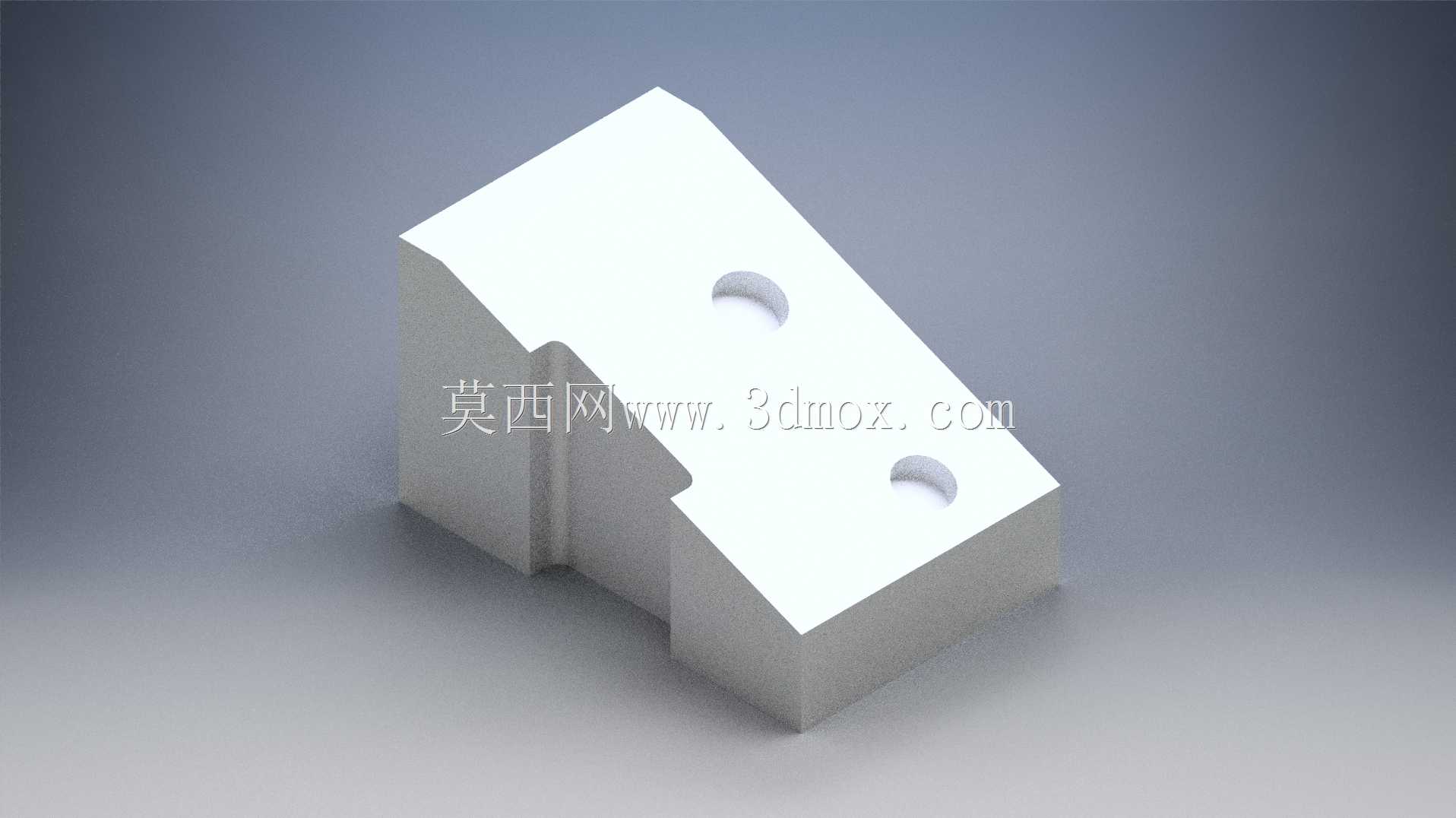

　　从结构细节来看，座体顶面加工出两个同轴度要求适中的沉头安装孔，孔位沿座体长度方向对称排布，穿入内六角螺钉后可以将上方搭载的传感器安装板、小型导轨挡块或者通讯模块托架牢牢压合在支撑面上，螺钉头部完全沉入沉孔内，不会突出顶面干涉搭载件的底面平整度；座体其中一个长边做了斜切让位处理，这个斜面不是外观装饰结构，实际装配时主要用来避让相邻排布的管线接头、设备侧边的凸起包边，避免支架安装后和周边零件发生硬干涉，座体侧立面还加工出一道通长的定位凹槽，装配时可以卡在设备框架的预制定位凸边上，不需要反复调整对齐位置就能快速找正安装位，大幅减少现场装配的对位时间。

　　设计这类支撑座时，首先要确认的是安装边界尺寸：座体底面为完整的贴合平面，和安装基准面接触的面积占座体整体投影面积的九成以上，压强分布均匀，即使搭载件重量集中在两个孔位之间，也不会出现局部压痕或者支承不稳的情况；两个安装孔的中心距预留了足够的调节余量，适配市面上常用的小型工业配件孔距规格，不需要针对不同搭载件重新打孔改造。选材上选用6系铝合金作为坯料，整体经过铣削加工成型，材质自重远低于同体积钢制支座，安装在轻量化铝型材框架上时不会给框架带来额外的过多负载，同时铝件本身的抗大气腐蚀能力较强，在车间普通湿度环境下长期使用不需要额外做表面防锈涂装，维护成本更低。

　　实际选型使用时，需要先核对座体的总高度是否满足搭载件的离地间隙要求，这款支座的高度设定兼顾了垫高避让和重心控制，搭载件安装后整体重心偏低，设备运行过程中不会因为支架过高出现晃动感；座体的棱角位置都做了小倒角处理，装配操作人员徒手调整位置时不会被锐边划伤，斜切面和底面、顶面的交接处过渡平顺，不存在应力集中的尖锐拐角，在长期承受交变振动载荷的工况下，拐角位置出现裂纹的风险极低。这类支座既可以成对组合使用支撑长条形安装板，也可以单个独立使用作为小型元件的垫高固定座，适配的安装场景灵活度很高。
