长条壁挂式通风格栅柜体结构设计

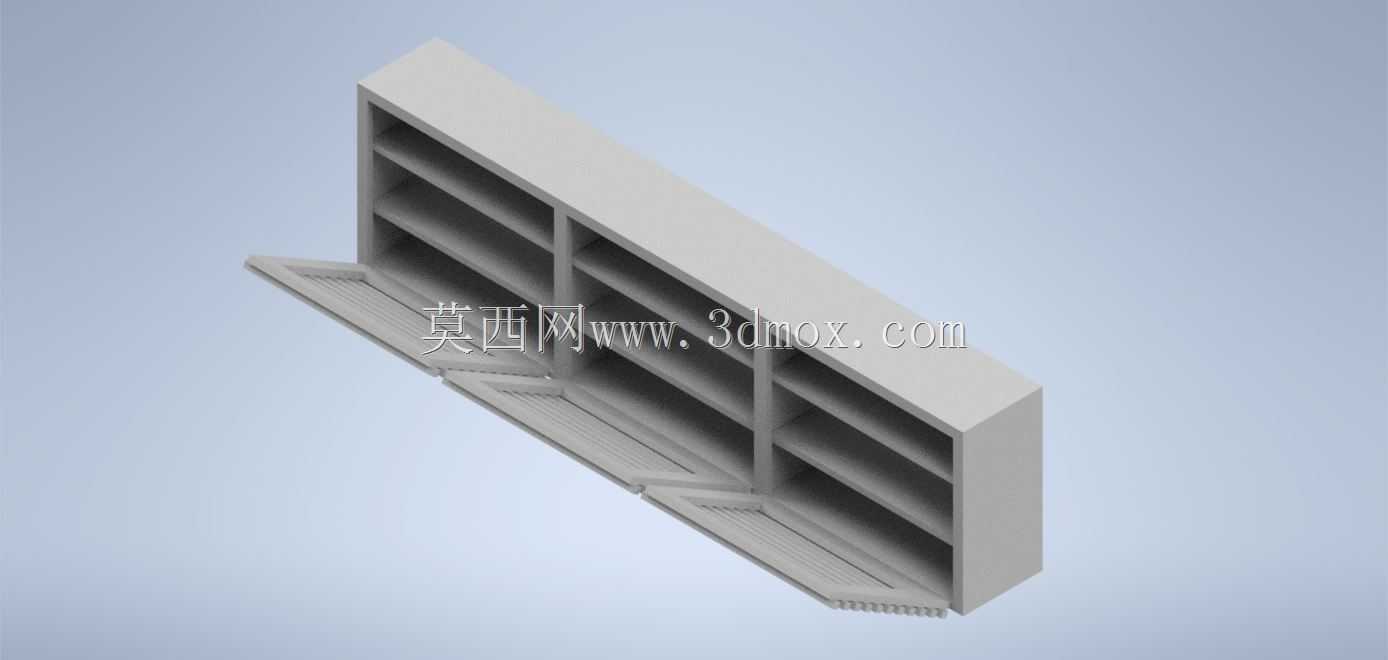

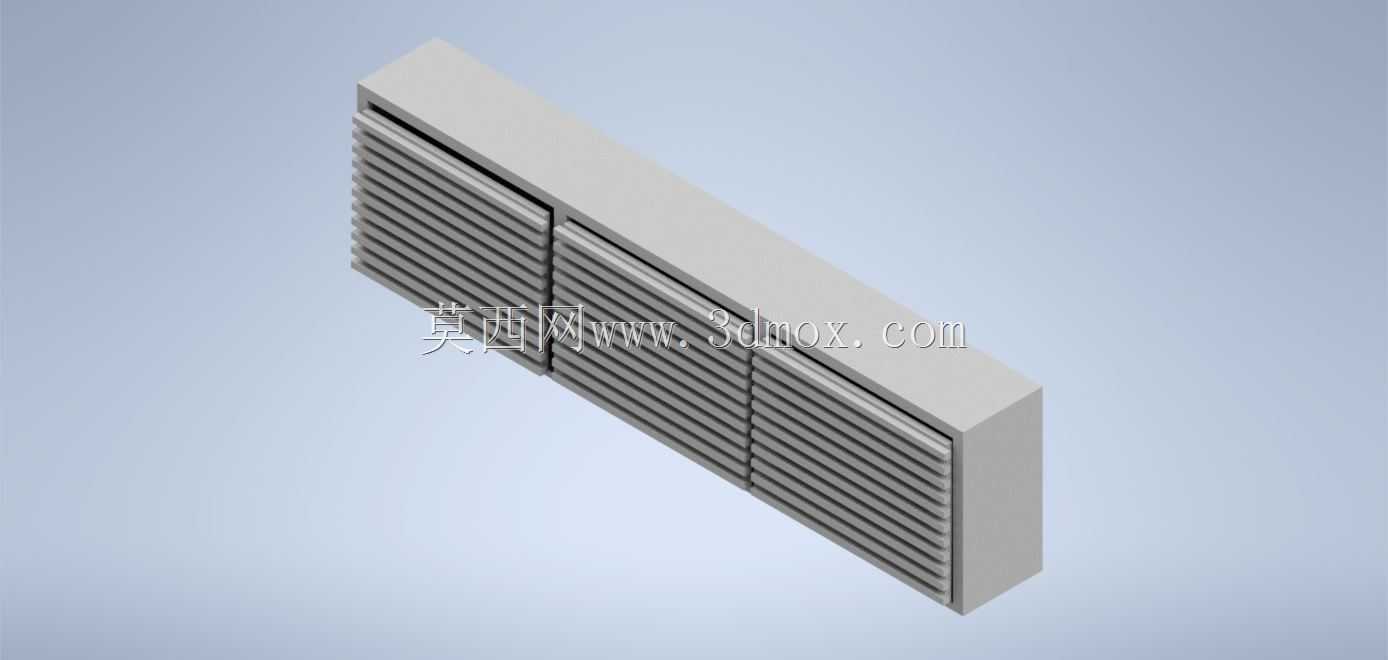

　　该结构件采用横向长条式布置，整体为封闭长方体外壳配合正面大面积百叶通风面的组合形式，常见于通讯设备间、弱电井、公共建筑设备夹层以及小型娱乐终端配套设施中，承担设备容纳、气流组织与外部防护的作用。建模时先确定主体外轮廓，外壳由顶板、背板、两侧端板和底部封板围合，形成连续的刚性腔体；正面区域被竖向分隔条划分为多段独立百叶区，每段内布置多层平行倾斜百叶片，叶片之间保持均匀间隙，既保证进出风通路，又可阻挡较大异物直接进入腔体内部。从安装边界看，长条形态适合沿墙面水平固定，背部预留平整安装面，可通过膨胀螺栓或挂装支架与墙体连接；两端保留实体封边，避免通风区域延伸至端部，为紧固件、边框收口和内部走线留出空间。

　　设计过程中需要重点控制百叶片的倾角与重叠量，叶片向下倾斜并形成上下搭接，能够在通风的同时减少直视内部结构，也能降低淋水、灰尘直接进入的概率。正面竖向分隔条不仅承担视觉分区作用，也为薄型百叶面板提供加强支撑，减少长跨度板面在钣金折弯或塑料成型后的变形。外壳顶部采用完整平面，便于在运输、安装阶段临时放置辅件，也可作为上部收口面与墙面装饰线衔接。内部腔体可根据实际用途放置通讯模块、控制板、小型散热风机或接线端子，通风面正对发热元件进风或排风路径时，能够利用百叶间隙形成自然对流；若热负荷较高，也可在腔体内部加装低噪声风机，使气流沿百叶方向有序通过。结构建模时需关注壁厚与叶片间距的比例，外壳壁厚过小会导致长条形构件刚性不足，

　　壁厚过大则增加重量和材料消耗；百叶片间距过密会提高风阻，过疏则防护效果下降。端部实体区与百叶通风区之间应设置过渡折边，保证面板与框架连接可靠。背板可开设压铆螺母位、挂孔或走线孔，开孔位置避开主要承力边，并在孔位周围保留足够平面，便于密封胶条或线缆防护接头安装。该类构件在现场维护时，正面百叶区域无需拆卸即可保持通风，内部模块可通过侧向或背部检修口进行接线与更换。整体造型简洁，线条以直线和等距平行叶片为主，适合批量加工，钣金方案中可采用折弯、冲压和点焊组合，塑料方案中则需考虑拔模斜度与叶片成型厚度。模型对壳体、百叶片、分隔条和端板的关系表达清晰，可用于设备外壳布局校核、通风面积估算、安装干涉检查以及展示方案沟通。
