C型液压夹座结构三维建模设计

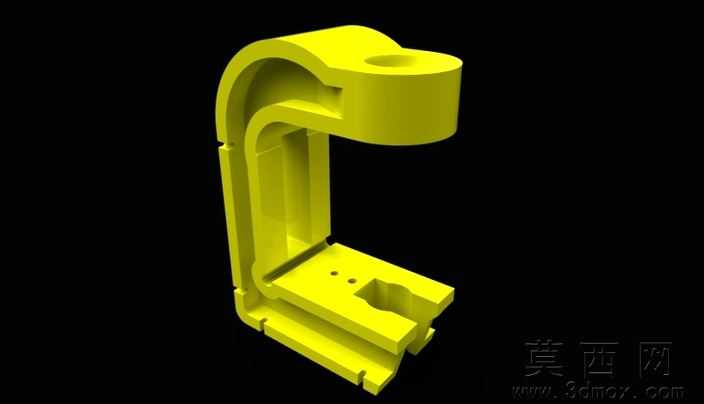

本模型为C型结构的液压工装夹座，建模过程以参数化特征建模为核心逻辑，首先基于夹座的功能受力需求绘制二维轮廓草图，先勾勒出C型主体的外轮廓曲线，保证上部悬臂与下部基座的连接过渡段曲率连续，避免应力集中的直角结构。建模阶段依次完成主体拉伸、安装孔位切除、加强筋结构阵列、卡槽特征切削等步骤，上部悬臂端的同轴安装孔严格按照液压执行元件的装配尺寸设定公差，孔口处做了倒角处理去除锐边，下部基座的定位槽与安装小孔按照工装定位的基准要求设计，保证夹座安装时的定位精度。材质渲染阶段选用工程常用的铸钢喷塑材质效果，主体赋予亮黄色工业防护漆质感，调整材质的粗糙度、反光度参数，模拟实际工业工件的哑光漆面效果，在黑色背景下通过三点布光渲染，突出构件的轮廓转折与结构层次，清晰展现C型开口的空间结构、各部位的壁厚分布以及安装位的细节特征。设计思路上，该夹座采用C型开口结构，能够为待夹持工件提供充足的操作空间，上部悬臂用于安装液压施压元件，下部基座用于固定夹座整体并承托工件，悬臂与基座的连接段做了加厚处理，同时在内侧设置了渐变式加强结构，抵消夹持作业时产生的弯矩，避免悬臂受力变形；基座上的定位卡槽用于快速对齐安装基准，两个小孔用于穿装固定螺栓，保证夹座与工作台连接的稳固性，整体结构紧凑，受力路径清晰，在保证结构强度的前提下尽可能去除冗余材料，兼顾轻量化与刚性需求，可直接用于液压工装系统的装配模拟、结构受力分析以及加工工艺的参考。
