铝合金球铰调节式球杆承托支架结构

　　这套承托构件主要面向运动器材配套、车载收纳、工位器具夹持等场景，用来固定长杆类物件，避免杆体在静置或转运过程中滚动、滑落、相互磕碰。日常使用里，高尔夫球杆、清洁长杆、工装推杆、细长检测辅具都存在临时放置不稳的问题；直接靠墙或搭在台面边缘时，接触点少，杆身容易受侧向力滑移，硬质表面还会划伤杆体外层。该支架把上部承托轮廓和下部夹持结构分开处理，上部采用双弯杆形成开放式托位，杆体可以从侧向直接放入，不需要沿轴向穿装，取放动作很短，适合频繁拿取的使用节奏。

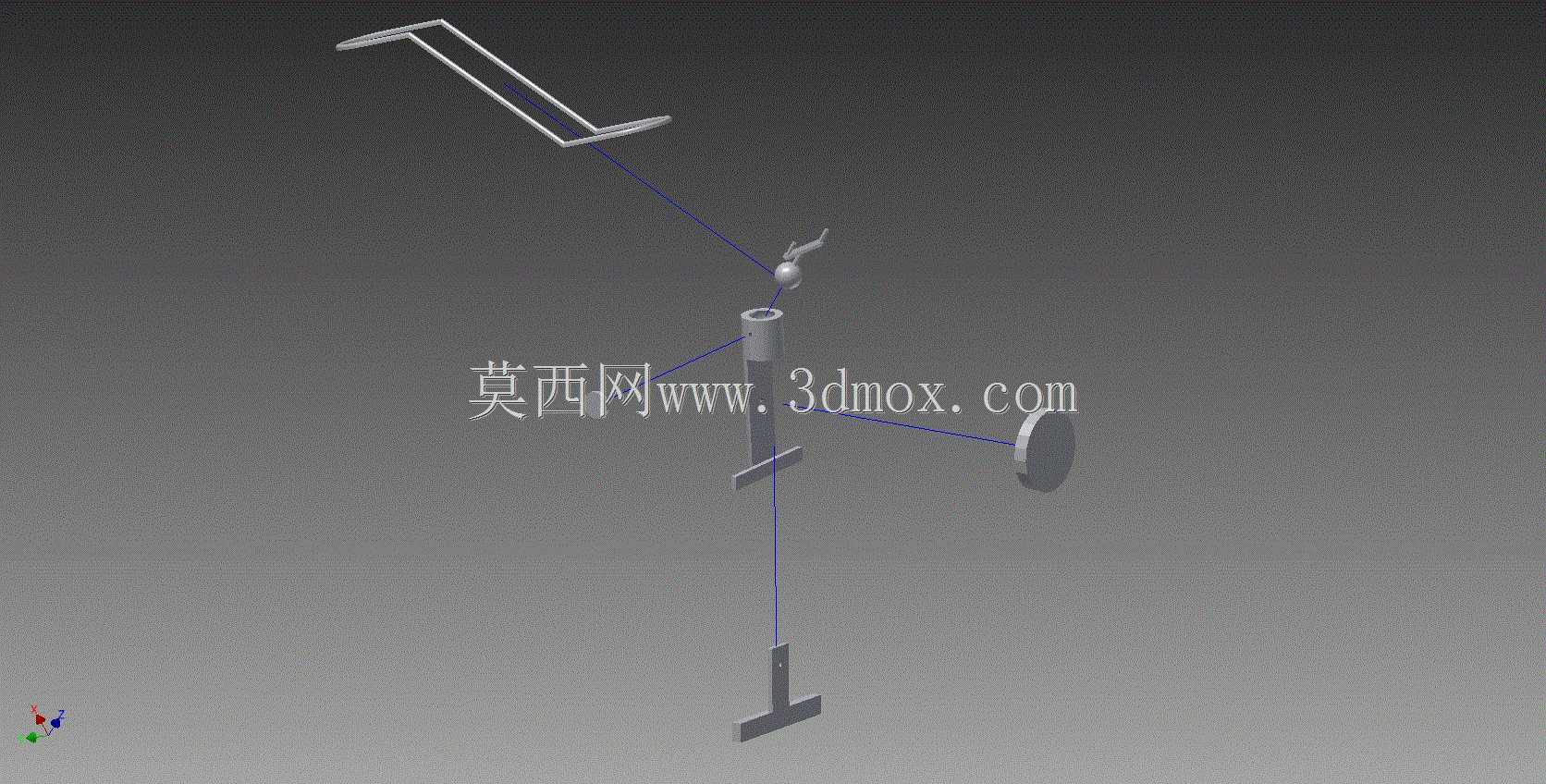

　　材质选用铝合金，核心考虑不是单纯减重。铝件在长期夹持状态下不容易出现锈蚀剥落，表面阳极处理后摩擦系数稳定，碰到球杆漆面或碳纤维杆身也不易留下压痕；相比薄钢板冲压件，铝型材折弯后的回弹更容易控制，弯弧段可以保持顺滑过渡，不会在弯折处形成尖锐棱边。结构中最关键的是球铰调节环节，它让托杆部分相对夹座具备小范围角度自由度。安装基面不完全平整、夹持厚度存在偏差，或者被托杆体需要略微倾斜避让周边部件时，球头副可以自行补偿角度，避免弯杆被强行别住而产生附加弯矩。

　　从受力路径看，杆体重量先压在两根弯弧托条上，再沿斜向支撑杆传到下方夹座，最后由夹口夹紧在桌板、管梁或设备侧边。弯条末端做了回弯收口，作用类似限位挡边，杆身放入后即使受到轻微碰撞，也不容易从端部脱出。托条之间保留了明显跨度，这样与杆体形成两点接触，比单钩悬挂更稳；接触区没有复杂包覆件，灰尘、水汽和砂粒不易积存，户外或练习场环境下维护更简单。下部夹座采用夹紧式固定，不依赖打孔安装，适合在可移动工位、推车侧边、练习台边沿反复拆装。夹口的开合方向与球铰中心尽量靠近，目的是缩短力臂，当上部托放偏置杆件时，夹座承受的翻转力矩更小，夹持面不容易松退。

　　建模时需要重点控制几个边界：上部弯杆的展开长度决定托位宽度，过窄会限制杆径，过宽则失去侧向约束；弯弧高度要保证常见杆身放入后重心低于挡边最高点，否则受振后可能翻出。球铰处不能只追求转动灵活，球头与包络座之间要保留足够压紧量，使调节后能够依靠摩擦保持姿态。夹座喉部厚度与开口范围需要匹配常见板厚和方管、圆管尺寸，夹口压面建议增加平行接触区，避免线接触把薄壁台面压出凹痕。支撑杆与弯条交接处采用连续过渡，不在高应力区布置突兀焊缝或尖角，这样铝合金件在反复轻微振动下不易萌生裂纹。整体结构没有复杂传动件，加工以折弯、铣削和装配为主，制造成本可控，同时能满足长杆类物件快速承托、角度补偿和无损夹持的实际需求。
