离网逆变充电一体化操控面板

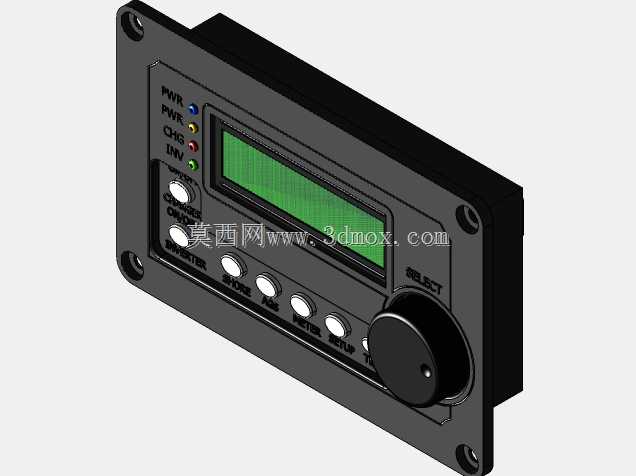

　　这套操控面板主要面向小型离网储能、房车供电、船用辅电以及户外光伏逆变场景，承担充放电状态监测、逆变输出启停与系统参数切换的人机交互职能。整机采用矩形嵌入式安装布局，面板四角预留沉头安装孔，可直接嵌入机柜、储能机箱或者设备操控台的预制开孔内，安装边界贴合常规电控面板开孔规范，面板四周预留密封压边空间，加装密封胶条后即可满足舱内防尘防溅要求，不需要额外设计外置转接支架。

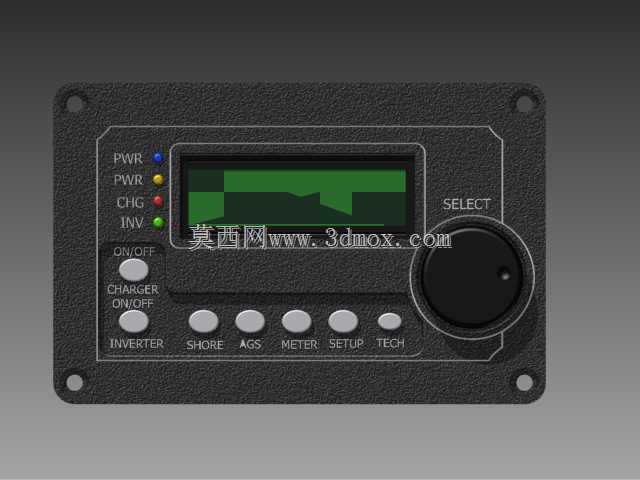

　　面板左侧纵向排布四路状态指示灯，从上至下对应两路电源指示、充电状态指示与逆变故障指示，灯珠旁直接丝印功能缩写，运维人员站在设备前即可快速判读系统工况，不用调取屏幕菜单。指示灯下方设置两档翘板按键，分别控制充电器总通断与逆变器输出启停，按键采用大尺寸圆角造型，戴劳保手套也可准确操作，避免户外作业时误触或者按空。

　　面板中部搭载单色液晶显示屏，屏幕外围做凸起防护边框，避免搬运或者操作时硬物直接刮擦屏面；屏幕右侧集成旋转选择旋钮，旋钮外圈做防滑滚花处理，转动带段落阻尼，可快速切换菜单、确认参数，相比多按键反复点选的操作逻辑，在颠簸车载、船载场景下操作稳定性更强。旋钮旁丝印SELECT标识，功能指向清晰。

　　屏幕下方横向排布四颗功能轻触按键，分别对应 shore 市电接入状态、AGS自动启动、计量参数查看、设置与技术参数调取，按键下方直接丝印对应功能名称，新运维人员对照标识即可完成常规操作，不需要额外记忆按键组合。整体面板表面做磨砂纹理处理，既减少户外强光下的反光干扰，也能避免日常使用中指纹、划痕残留，长期使用后标识仍可清晰辨识。

　　结构设计上，所有操控元件全部集中在面板正面，背面仅预留接线端子与主板安装空间，面板壳体壁厚均匀，安装孔位周边做局部加厚，螺丝锁紧时不会出现面板翘曲变形。元件排布遵循操作频率分区逻辑：高频使用的启停按键、旋钮布置在右手易触及区域，状态指示灯布置在视线平视高度，功能菜单按键沿水平方向均匀排布，操作动线顺畅，不会出现手部遮挡指示灯的情况。这类面板可直接配套工频逆变器、充电机、光伏控制模块使用，作为储能系统的前端人机交互终端，适配各类需要本地操控、状态可视化的供电设备。
