矿用振动筛分设备三维结构设计

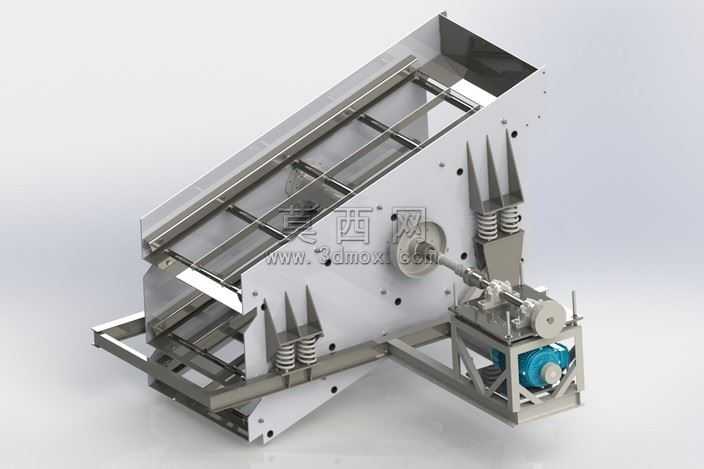

本作品为矿用振动筛分设备的三维建模设计，整体采用倾斜式筛箱搭配外置激振驱动的结构布局，建模过程严格遵循矿山筛分设备的实际工程比例，对各功能部件进行了精细化的几何还原。首先在建模阶段，以筛箱主体为核心构建基准，筛箱采用钢板焊接框架式结构，内部设置多层平行布置的筛网支撑横梁，横梁与侧板的连接位置做了加强筋结构设计，还原了实际设备中应对高频振动的强度需求；筛箱两侧对称布置了螺旋压缩弹簧支撑组件，精准还原了弹簧的节距、端部磨平结构以及弹簧支座的安装定位结构，清晰呈现振动筛的隔振支撑原理。驱动端的建模完整还原了激振器、传动联轴器、驱动电机与机架的装配关系：激振器部分做了偏心块、轴承座、传动轴的细节建模，清晰展示振动产生的核心结构；传动联轴器采用弹性柱销结构，还原了设备启动与运行过程中的缓冲传动特性；驱动电机通过独立的电机架安装在筛箱侧下方的主机架上，电机外壳的散热筋、端盖、接线盒等细节均做了几何还原，主机架采用型钢焊接的框架结构，各型钢的连接位置、安装地脚板的结构都做了准确呈现。材质渲染阶段，针对不同部件做了差异化的材质设置：筛箱侧板、机架等结构件采用哑光磨砂钢材材质，还原焊接钢结构的表面质感；弹簧采用弹簧钢的金属亮面材质，突出弹性部件的金属特性；电机外壳采用铸铁哑光材质，传动部件的轴类零件采用光亮钢材材质，筛网部分采用金属编织网的纹理材质，通过材质区分清晰展现各部件的功能属性。设计思路围绕矿物筛分的实际工况展开，倾斜布置的筛箱角度符合矿物在筛面上滑动、分层、透筛的运动需求，对称布置的弹簧支撑结构保证筛箱振动过程中的稳定性，侧置的驱动布局方便日常维护检修，多层筛面的结构设计可实现不同粒径矿物的同步分级，整体模型完整还原了振动筛从支撑隔振、激振驱动到筛面筛分的全流程结构逻辑，可用于选矿设备的结构展示、原理教学以及后续的工程改进参考。
