风洞试验段自动互换换位作业平台

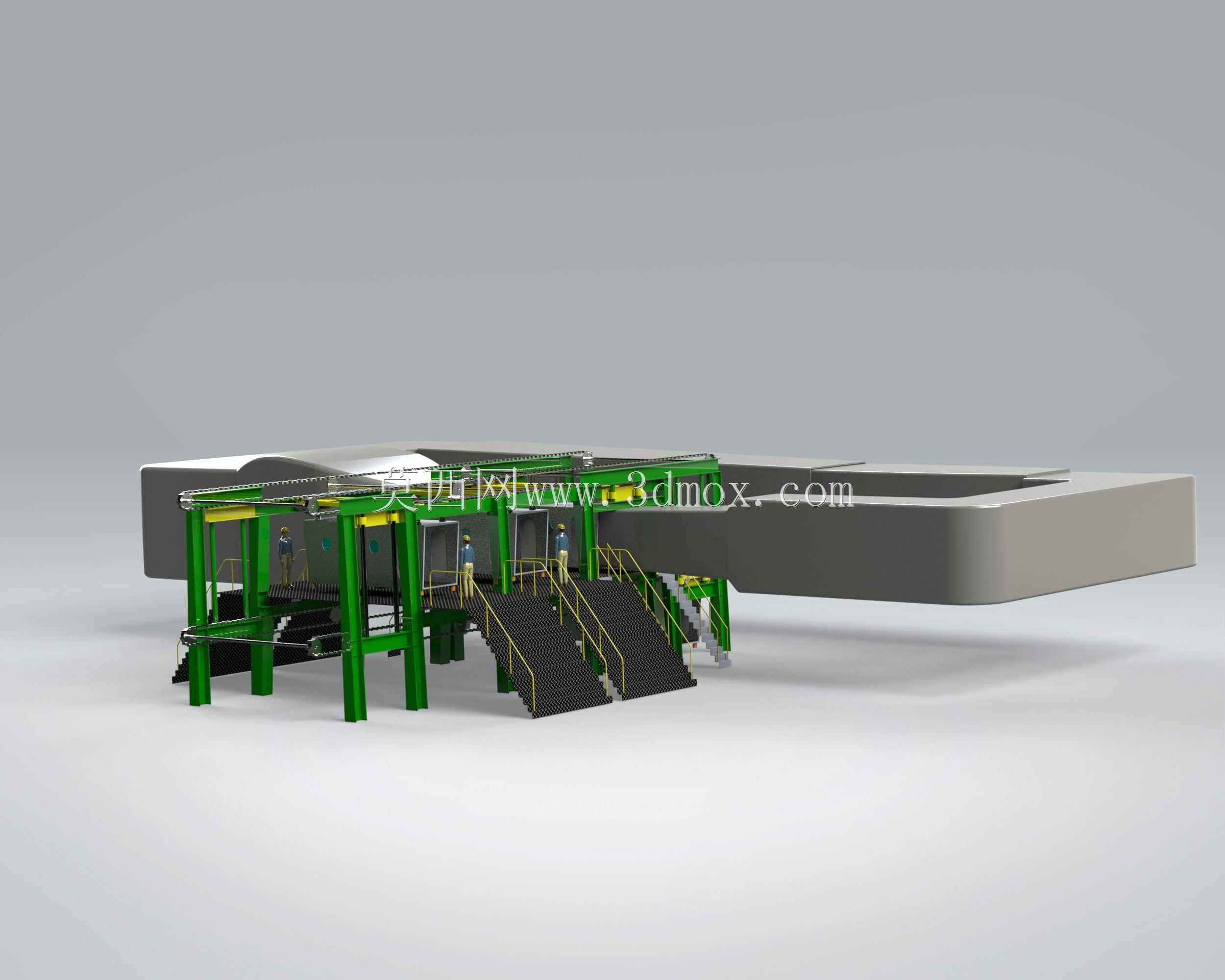

　　这套布置方案面向航空航天风洞试验室的试验段快速切换工况，核心解决多构型试验段在不同测试周期之间的换位、就位与锁紧需求，整体布局围绕风洞洞体的轴向对接边界展开，配套的作业平台、走梯、护栏与驱动机构全部整合在统一的安装基座范围内。

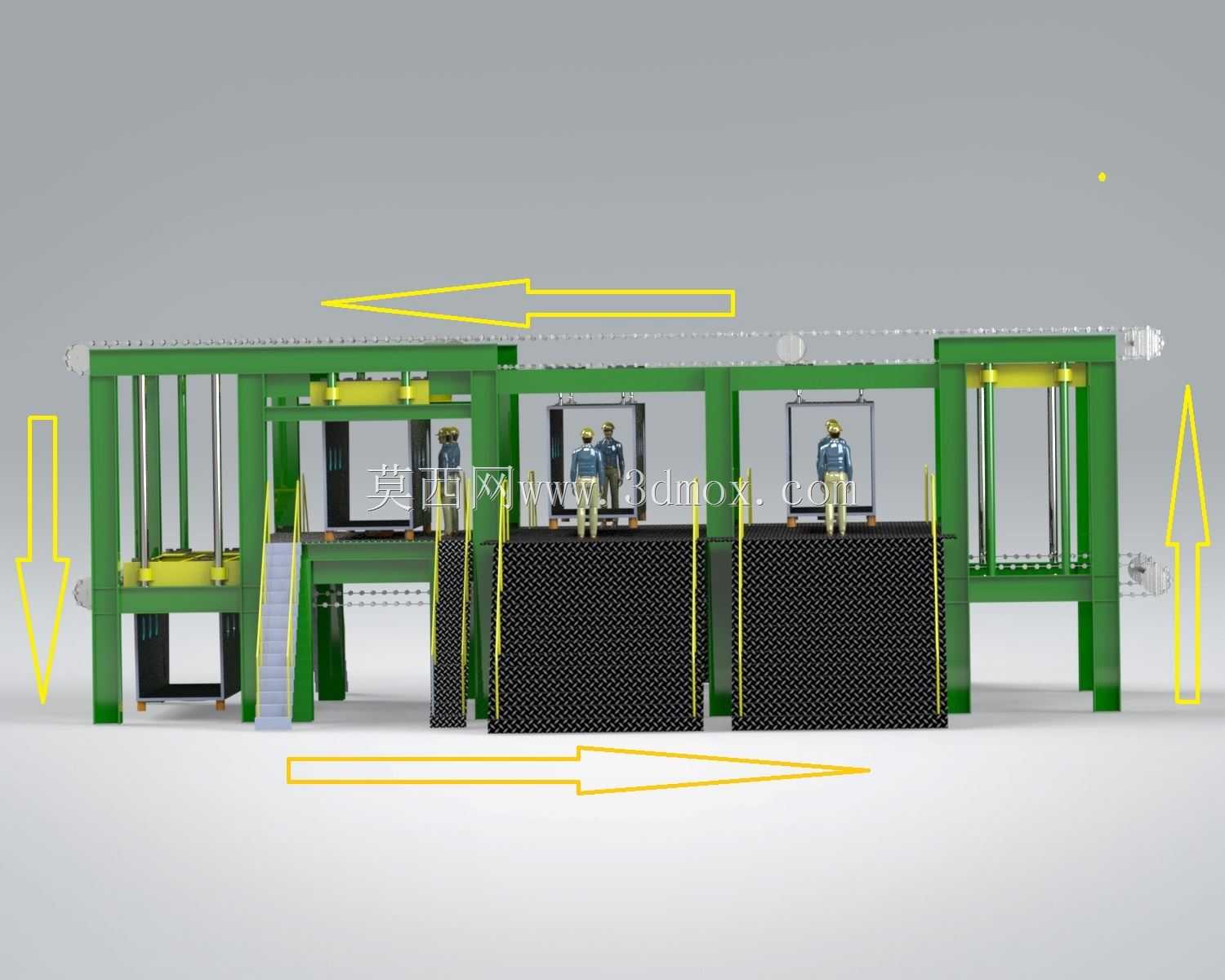

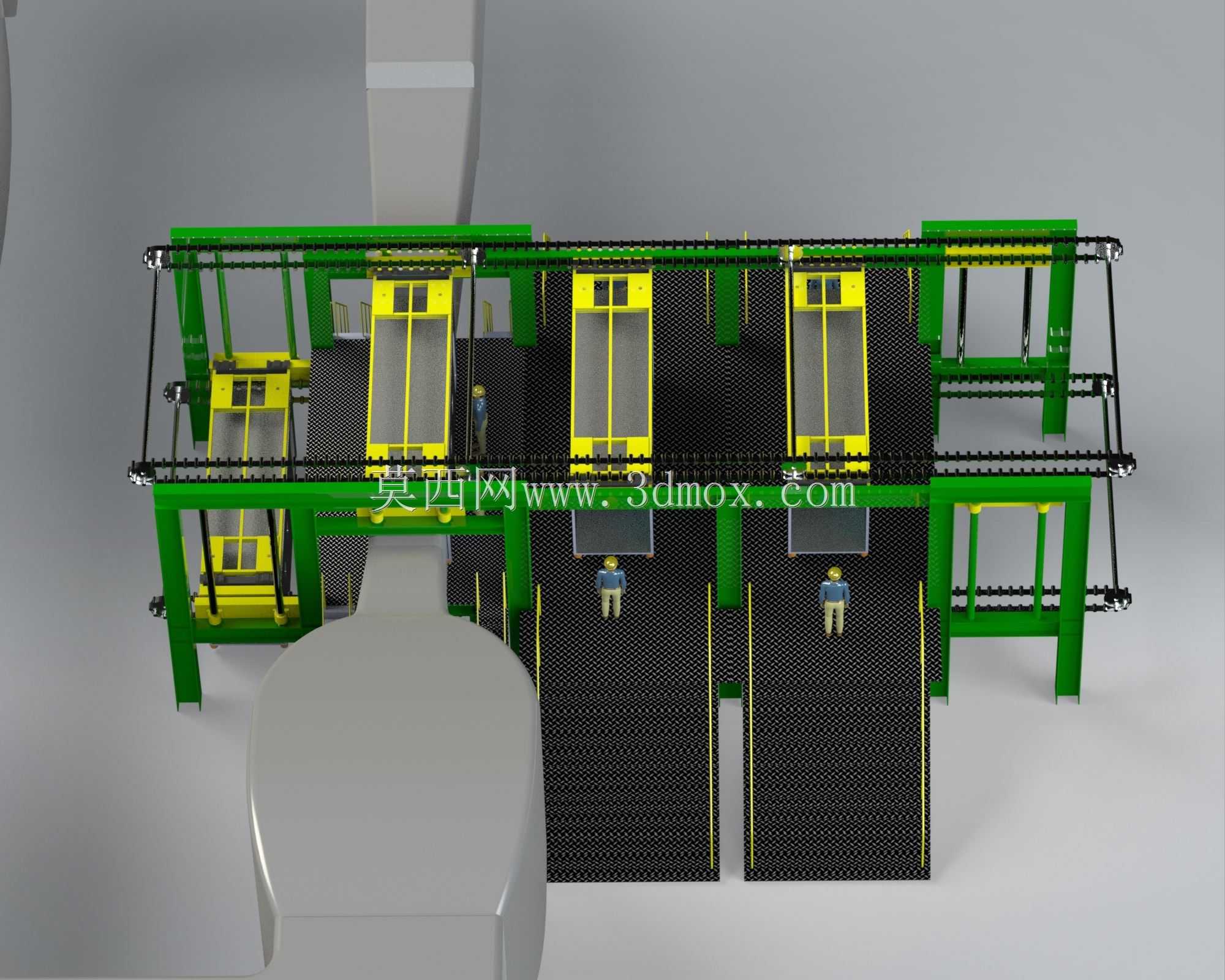

　　从现场作业逻辑来看，风洞试验段属于大尺寸重型舱体构件，不同试验段对应不同的测试截面、喷管构型与测试任务，单次测试完成后需要将当前试验段移出洞体对接位，再将备用试验段推送至同轴对接位置。整套机构采用机动链传动承担试验段沿轴向的水平移送动作，移送轨道沿洞体轴线方向铺设，两侧布置的推送链节同步牵引承载台车，保证大长度舱体移送过程中两侧行进偏差控制在对接允许的公差范围内，避免舱体端面法兰出现错位卡滞。

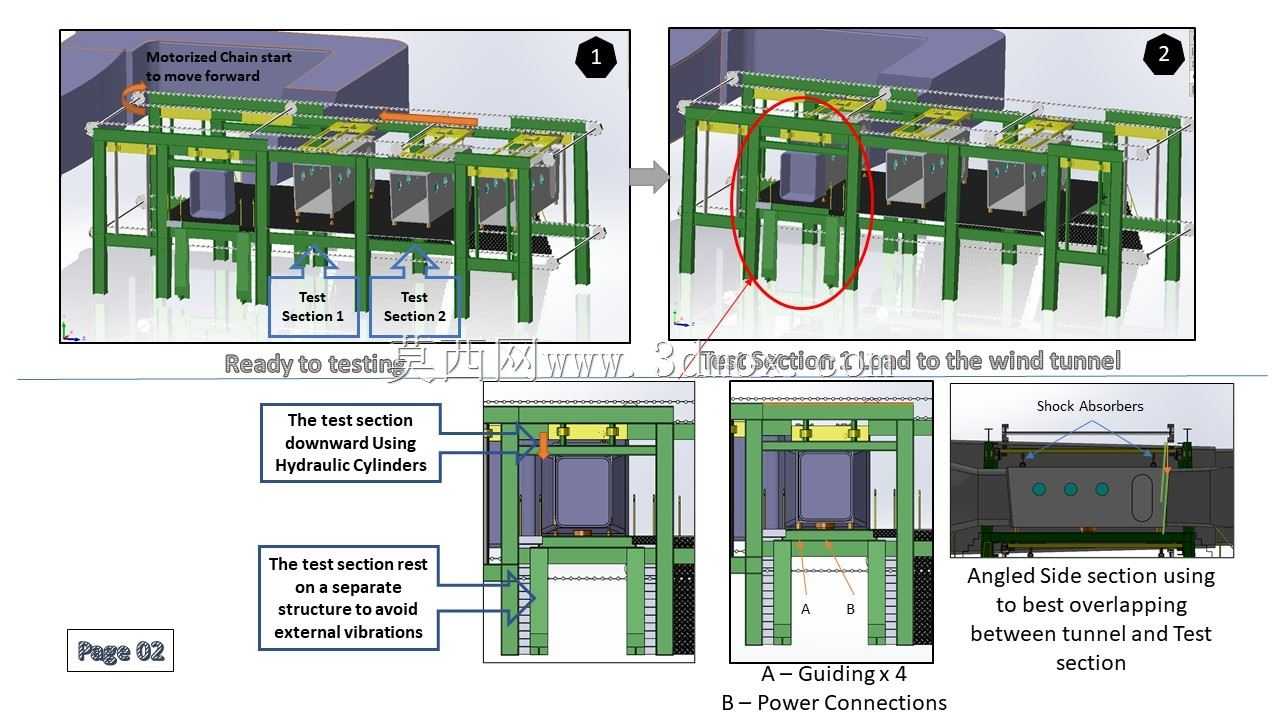

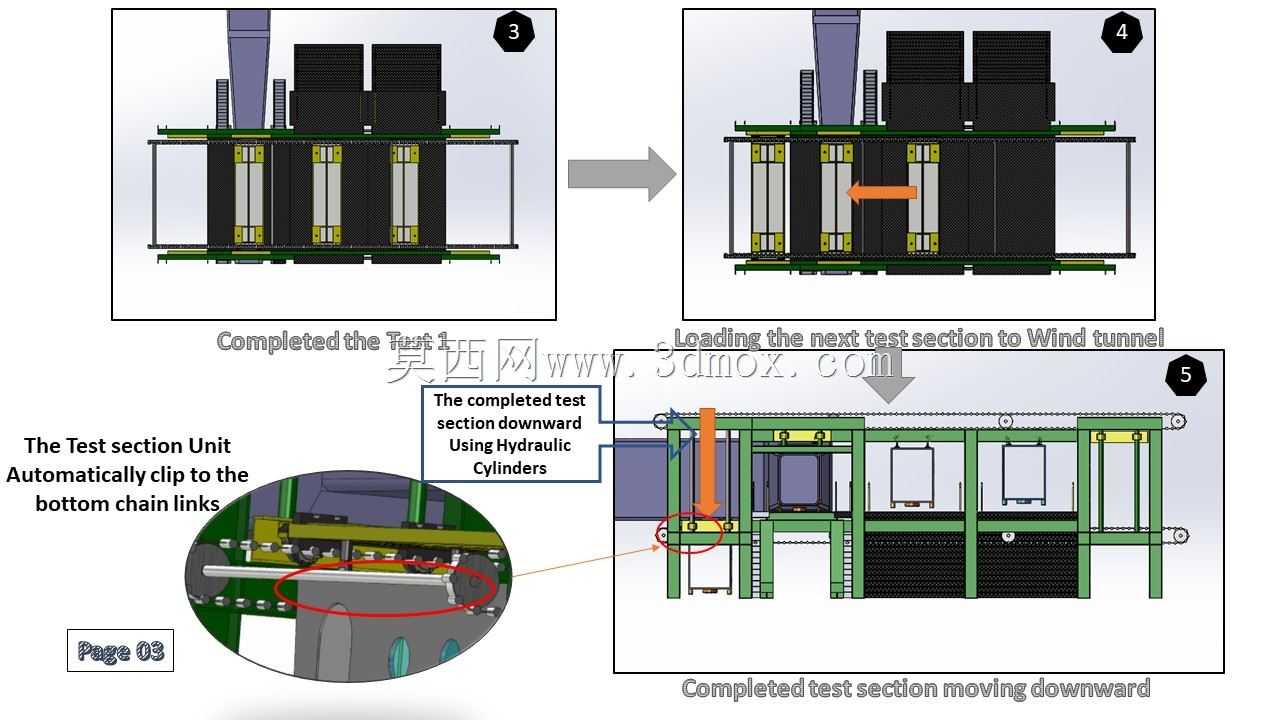

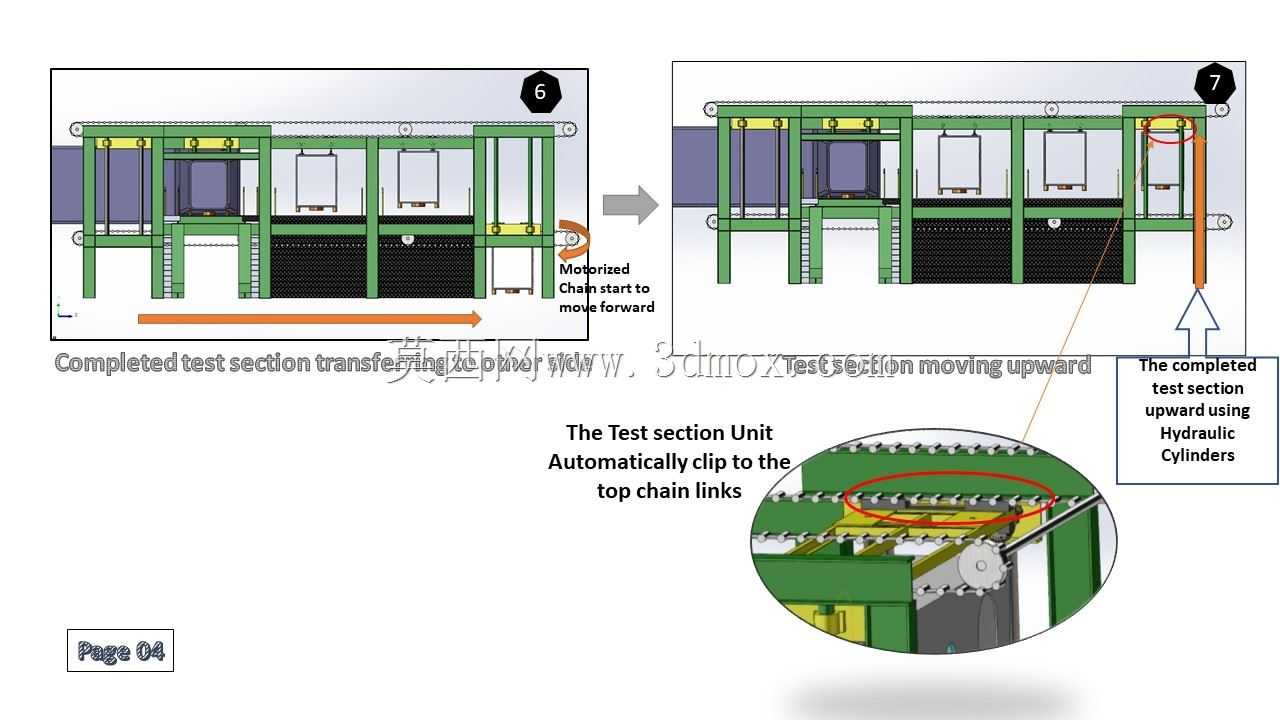

　　试验段的垂向升降动作由多组液压缸同步完成，液压缸分布在承载框架的四个支撑点位，升降行程匹配洞体对接法兰的标高差：当试验段水平移送时，液压缸收回，让舱体落在移送台车上降低整体重心；移送至目标对接位后，液压缸同步顶升，将试验段抬升至与风洞洞体完全同轴的标高，再完成端面密封与法兰对接。链节自带自动锁定结构，在试验段到达指定工位后，锁销自动卡入舱体底座的定位槽，完成单元锁定，不需要人工额外打楔固定，整个转换流程的动作衔接紧凑，工位切换的辅助耗时被大幅压缩。

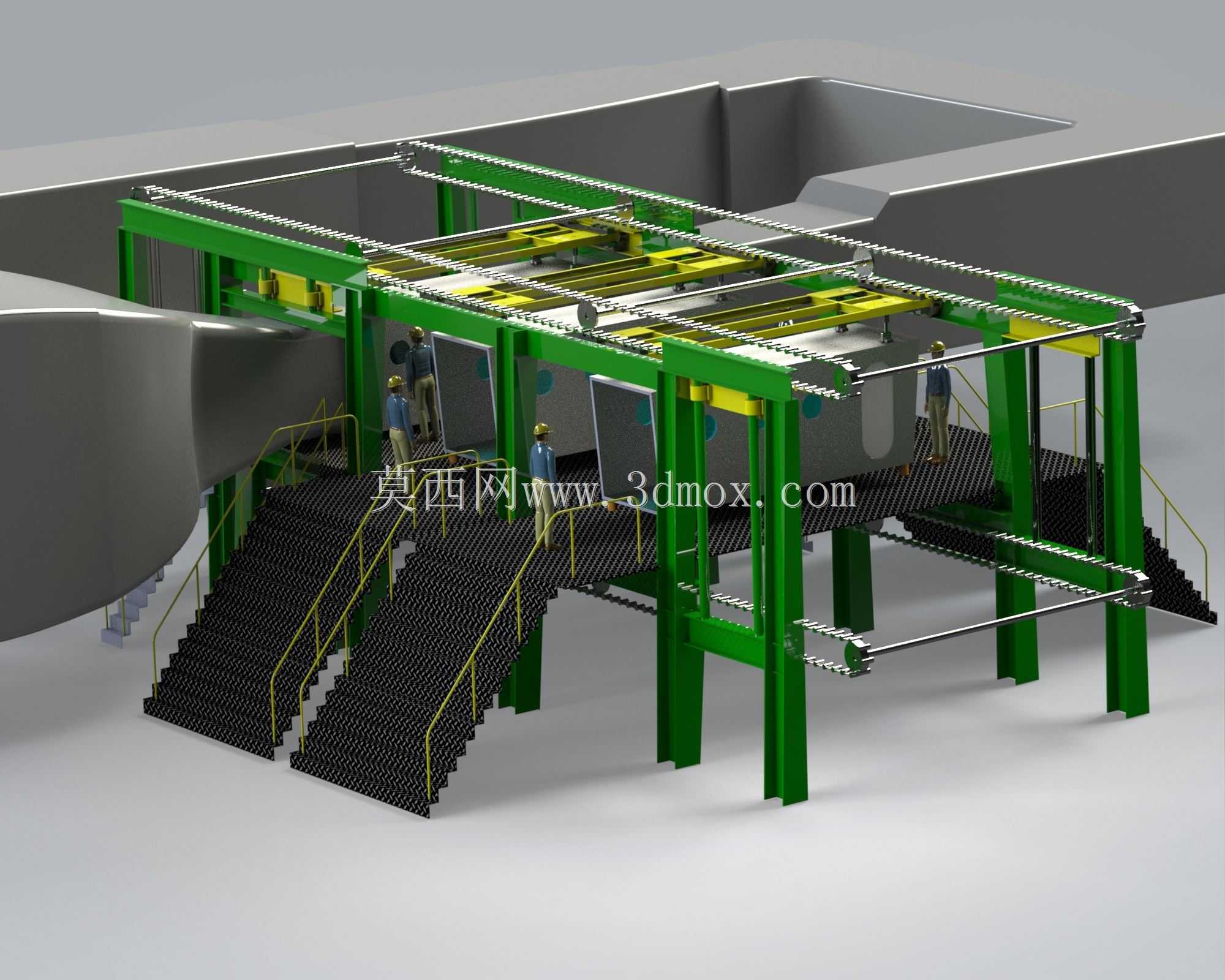

　　外围的绿色钢结构框架作为操作维护平台，平台标高匹配试验段的侧面检修口位置，双侧斜梯带防滑踏步与安全护栏，供试验人员在试验前完成传感器布线、观察窗调试、模型安装等作业；平台立柱直接落地锚固在试验室地面，避开下方移送轨道的运行区间，平台边缘与运动的试验段之间预留足够安全间隙，既保证人员操作可达性，也不会干涉舱体的横移与升降动作。

　　建模过程中所有运动部件的行程边界都做了干涉校验：链传动的牵引行程覆盖两个试验段停放位与工作位的全区间，液压缸的顶升极限位置不会触碰上方洞体外壳，走梯与护栏的轮廓全部退避到运动包络之外。整套布局既满足风洞试验高同轴度、高定位刚性的要求，也通过自动化的移送锁紧逻辑，减少重型舱体换位时的人工吊装作业，提升试验工位轮换的作业效率与现场安全性。
