带防水壳与三脚架转接座的运动相机结构

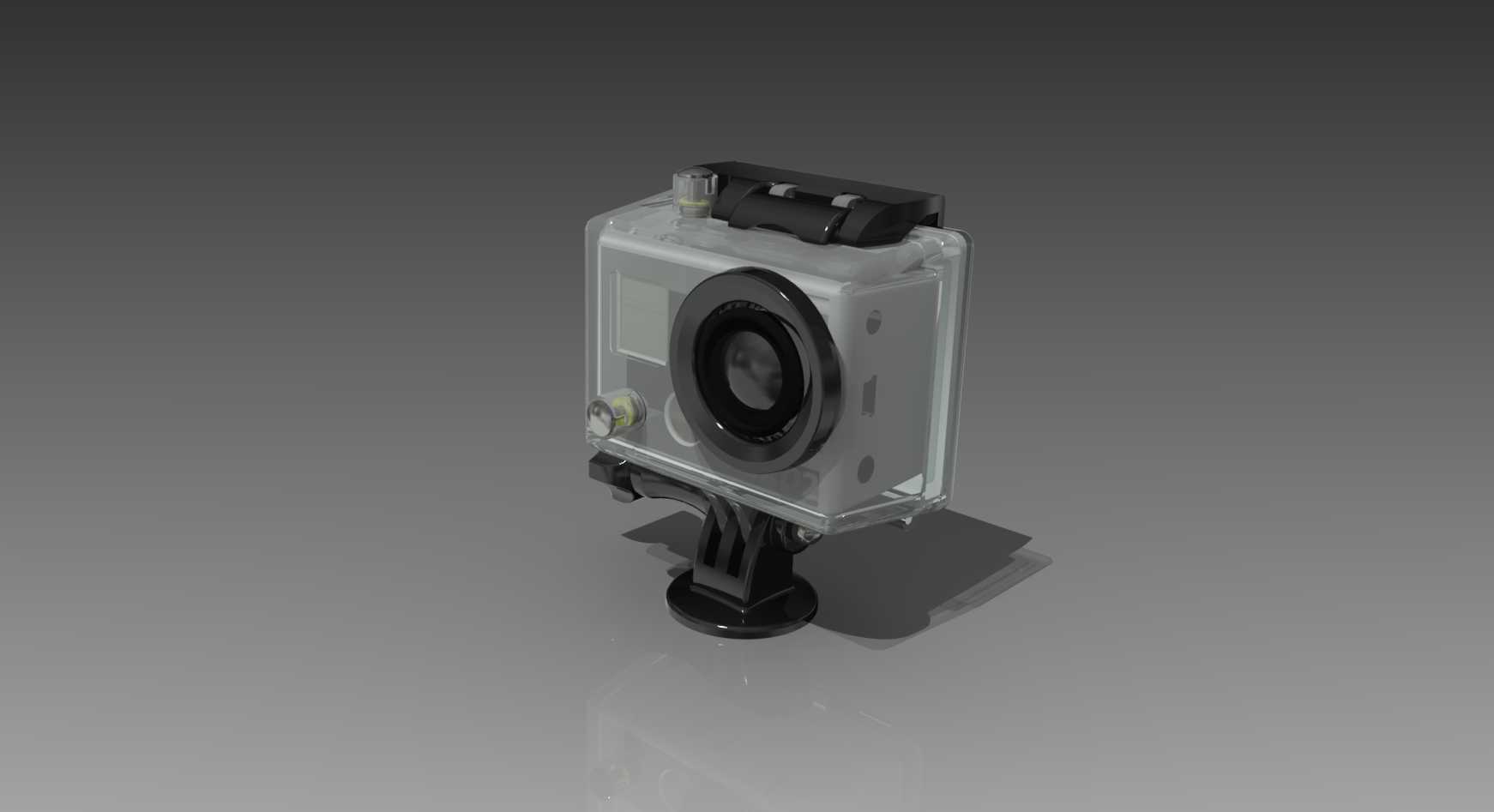

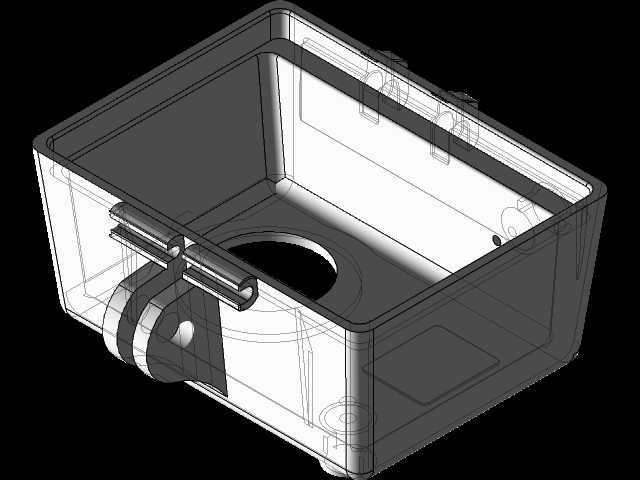

　　这套三维结构围绕户外运动拍摄场景展开，主体包含运动相机本体、透明防护外罩、顶部快装卡扣、底部铰接支架、锁紧螺栓以及三脚架适配座。防护外罩采用盒体式包覆思路，镜头位置预留圆形开孔并形成环形压装边界，既保证镜头视场不被壳体遮挡，也为透明罩与前面板之间的密封压边留出装配空间。相机前侧的镜头凸台、侧面按键和接口区域均在壳体上对应出避让位，建模时需要重点控制内腔与相机外壳之间的间隙，过大会造成晃动，过小则会影响装配并压迫按键。顶部卡扣承担与头盔、胸带或支架基座快速连接的作用，其外形包含按压块、铰接槽和限位凸筋，结构上需要兼顾手动操作行程与卡合后的防脱能力。底部支架采用叉耳与旋转座组合，铰接轴方向允许相机在俯仰方向调整角度，

　　配合摩擦面或锁紧件可在选定拍摄角度后保持姿态。三脚架适配器位于最下方，带有标准安装螺孔和平面贴合区域，能够把整套相机组件固定到三脚架、自拍杆或车载支架上。安装边界方面，外罩轮廓决定了相机在防护状态下的最大包络，镜头前端圆环是最突出的前部参考面，顶部卡扣构成上侧干涉边界，底部转接座则决定与外部支撑件连接时的螺孔位置和贴合高度。实际应用中，这类设备常用于骑行、潜水、滑雪、检修记录和机械试验过程记录，结构设计既要保护相机免受泥水、冲击和磕碰，又要保证按键操作、镜头成像和外接固定的可靠性。建模过程中，透明罩壁厚、卡扣根部圆角、铰接孔同轴度、螺栓穿装路径以及支架旋转极限都需要逐项检查。底部螺栓承担支架与适配器之间的夹紧传力，螺纹规格、垫圈接触面和拧紧空间应与常见三脚架接口相匹配。整体结构把相机防护、角度调节和外部固定整合在同一装配体中，便于在不同承载方式之间切换，也为后续改型密封罩、快拆底座或多机位支架提供了明确的装配参考。
