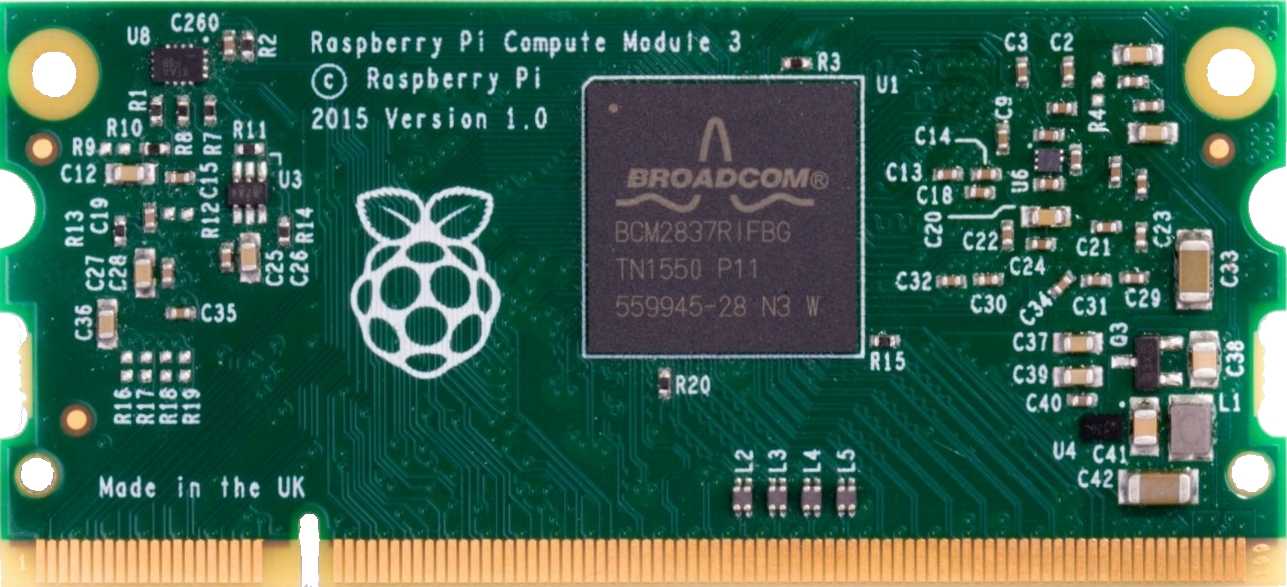

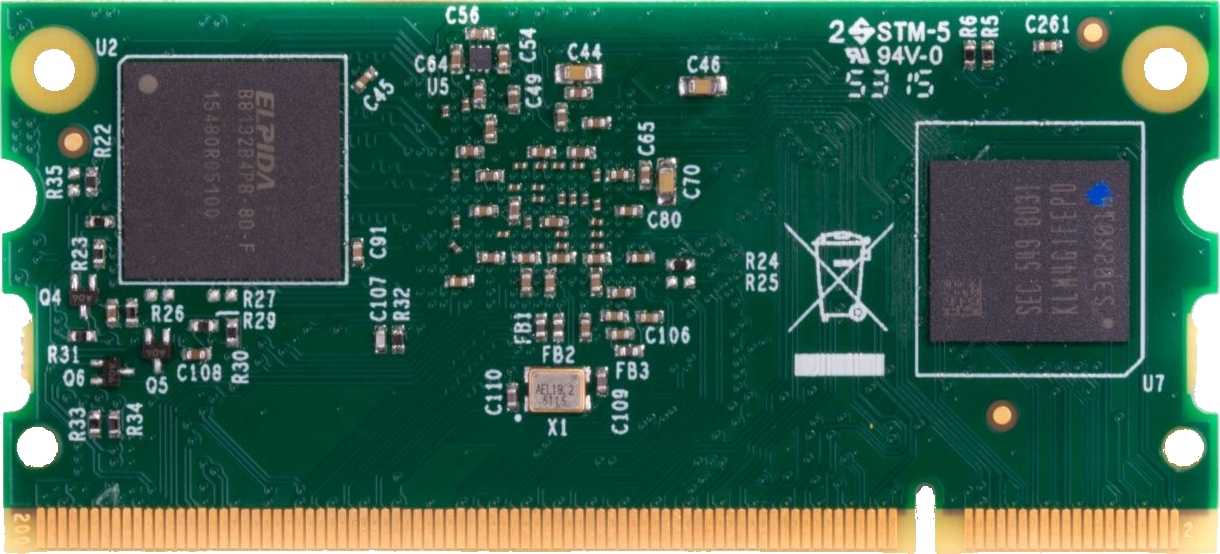

嵌入式工控场景里,核心计算板的选型往往决定整机的结构边界与散热路径,这款板卡采用SO-DIMM形态金手指插接方案,把主控、内存、电源管理与启动配置全部压缩在窄长PCB范围内,适配各类定制载板的堆叠安装需求。从板件布局来看,板身两侧预留标准安装孔位,金手指沿长边整排排布,载板对应插座的插拔行程、锁扣高度都需要在结构设计阶段同步校核,避免板卡插入后和周边壳体、散热片出现干涉。板卡正面主控芯片位于板面中心区域,周边排布去耦电容、配置电阻与晶振类元件,元件高度分层清晰,最高器件集中在主芯片区域,外围阻容元件贴装高度极低,结构设计时散热片的避让空间可直接围绕主芯片轮廓规划,无需为周边低矮元件额外预留过多高度余量。实际项目集成中,
这类核心板常被嵌入工业网关、边缘采集终端、小型数控人机交互单元、智能视觉检测探头内部,通过载板扩展网口、串口、USB与GPIO接口,核心板只承担运算与系统运行职能,外围接口的防护、隔离电路全部布置在载板上,后期核心算力升级时只需替换同形态计算模块,载板与整机外壳无需重新开模,大幅降低衍生产品的迭代成本。板卡四角的金属化安装孔既可以配合铜柱实现板间支撑固定,也能在高振动工况下搭配减震垫锁附,避免金手指接触出现松脱。板面丝印清晰标注了各元件位号、生产标识与接口定位方向,组装时可快速确认板卡插接方向,防止反插损坏引脚。布线层面主控到金手指的高速信号走线做了等长约束,三维结构建模时需要同步还原板上所有贴片元件的实际高度与占位轮廓,
不能仅绘制PCB平板外形,否则后续做壳体间隙校验、散热风道模拟时会出现偏差。板边金手指的插拔导向斜角也在结构中做了还原,模拟装配过程时可以直观验证板卡导入插座的运动路径,确认周边没有凸起零件阻挡插拔操作。针对密闭工控壳体的散热需求,主芯片顶面可直接贴合导热垫连接壳体散热面,建模时预留的导热垫压缩量区间可根据壳体实际壁厚调整,周边低矮电容不会干涉导热垫的平铺安装。不同批次板卡的元件公差累积也在结构建模时做了包络处理,所有元件的最大占位尺寸都纳入干涉检查范围,保证整机装配的互换性。
