高脚杯倒釉工装衬套结构设计

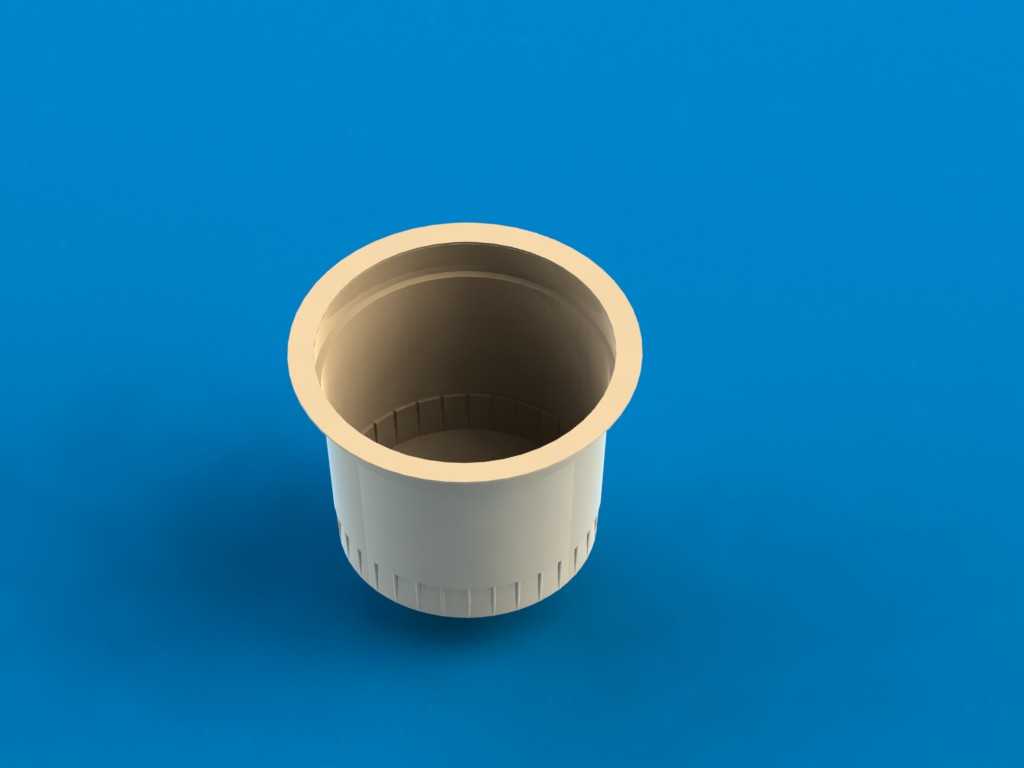

　　陶瓷高脚杯施釉工序里，杯体倒置承托是很容易被忽略却直接影响成品良率的环节。这个衬套类零件就是为倒釉工位定制的承托构件，日常产线运行时，待施釉的高脚杯杯口朝下倒扣在衬套上端的外翻沿口上，杯身悬空伸入衬套内腔，釉料顺着杯壁均匀流淌，不会在杯口积釉、粘黏工位台面，也避免杯体直接接触硬质工装造成釉面划伤。

　　从现场使用的边界条件倒推结构设计：首先上端做了一圈加宽的外翻凸缘，凸缘的顶面是和高脚杯杯口接触的支撑面，翻边外径做到68mm，这个尺寸刚好覆盖常规日用高脚杯的杯口外径区间，支撑时接触压强分散，不会把未干的坯体杯口压出形变。衬套主体采用直筒薄壁构型，筒壁厚度控制在均匀的2mm左右，既保证工装自身的刚性，拿取、清理残釉的时候不会轻易捏变形，也不会因为壁厚过大导致整体自重过高，增加回转工位的负载。筒身下半段的外壁做了一圈均匀分布的竖向浅凹槽，这个结构有两个实际作用：一是操作人员手动取放衬套的时候，手指贴合凹槽位摩擦力更大，沾了釉水的湿手也不会打滑；二是衬套装入工位底座的定位孔时，凹槽可以容纳少量残留釉渣，不会因为釉料堆积在配合面导致衬套卡滞、装不到位。

　　内腔设计上，衬套内部做了阶梯避让结构，靠近上口的位置预留了环形让位槽，倒扣的高脚杯杯肚伸入筒内时，不会和筒壁发生剐蹭，哪怕杯体存在小幅的坯体烧制公差，也能顺利放入，不会出现卡杯、碰掉坯体边角的问题。衬套的内壁整体做光滑过渡，没有突兀的凸起或者尖角，流淌下来的多余釉料可以顺着内壁顺利导流到工位的回收槽，不会在筒内积料结块，日常停机清理的时候，用抹布一擦就能把残釉清理干净，不需要额外抠挖死角。

　　安装适配层面，衬套的直筒外径和施釉流水线工位的定位孔采用间隙配合，装配时直接把筒身往下放入定位孔即可，上端外翻沿口直接搭在工位台面的支撑面上，不需要额外螺丝或者紧固件固定，换产不同杯型的时候，操作人员一秒就能提起更换，完全不需要工具辅助。选材方向上这类工装一般采用耐釉腐蚀的尼龙或者PP材质，长期接触釉水不会生锈、不会被釉料腐蚀变色，本身的表面张力低，釉料不容易粘附在壁面上，维护周期很长。

　　建模的时候重点要把控几个配合尺寸：外翻沿的同轴度必须和筒身中心线保持一致，不然倒扣杯子的时候会出现偏心，杯体倾斜导致釉层厚薄不均；外壁竖向凹槽的深度不能超过0.8mm，太深会削弱筒壁的结构强度，频繁取放容易出现开裂；上口支撑面要做极小的圆角过渡，不能有锐边，避免接触陶瓷坯体的时候割伤未烧结的杯口。整个零件没有复杂的抽芯结构，量产开模的时候分型面设在筒身底部，侧向没有倒扣，注塑成型后顶出即可，后续只需要简单修剪浇口就能投入使用，加工成本很低，非常适合陶瓷日用品产线批量配套使用。
