立式消防储水罐工业存储设施设计

　　该立式储水设施主要面向厂区消防供水场景布设，作为厂区消防水系统的核心静态储水单元，承担火灾工况下的应急水源储备功能，可在消防泵启动前提供稳定的静压供水，同时满足多支消防水枪、固定消防炮同时作业的水量储备要求，适配化工园区、仓储堆场、重型加工厂区等室外消防供水保障需求。

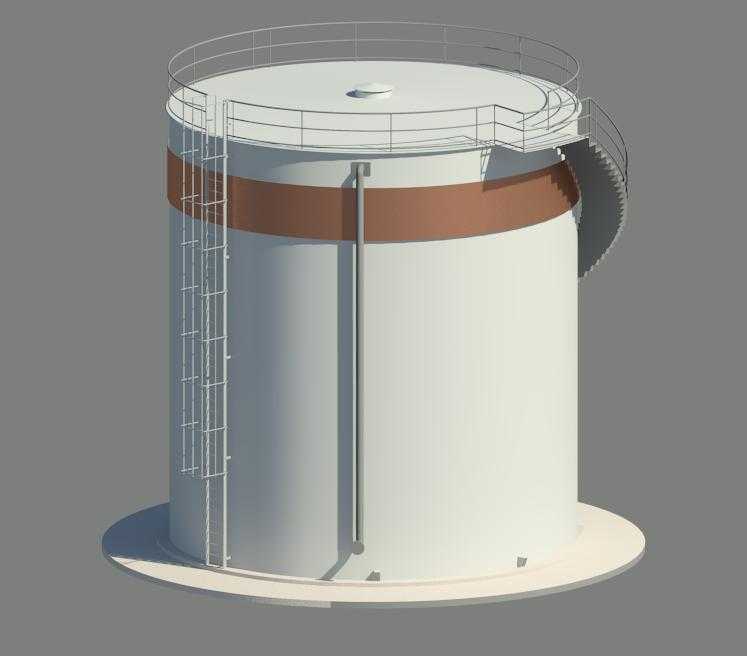

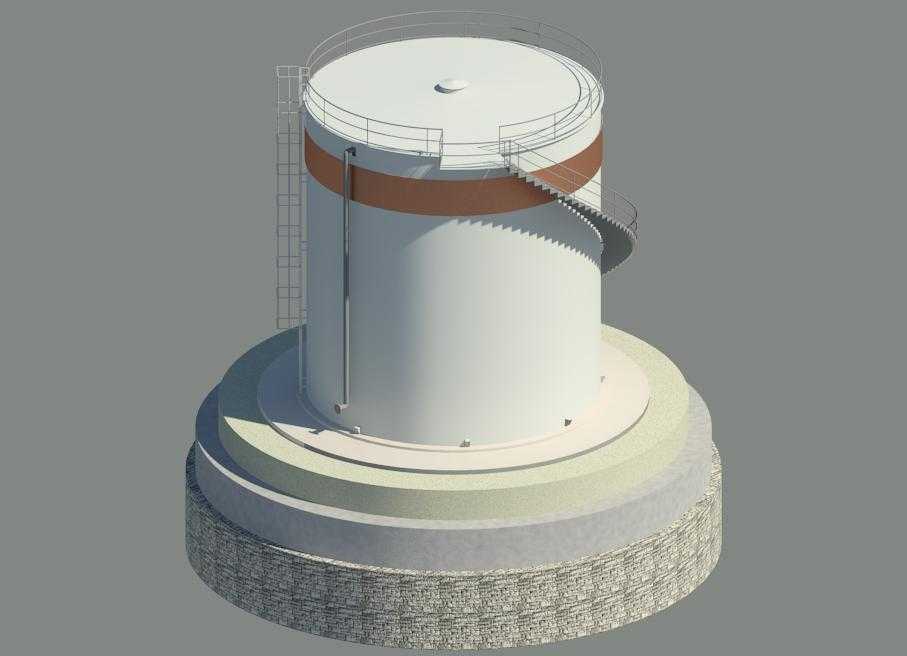

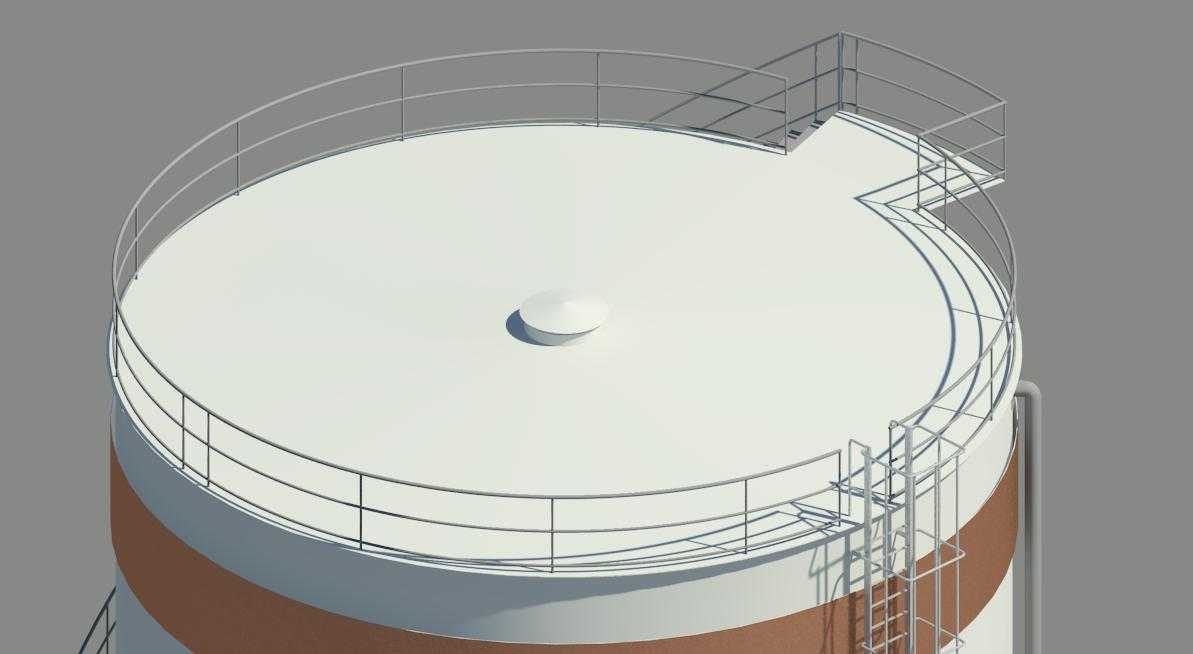

　　从结构设计逻辑来看，罐体采用立式圆柱形筒体结构，这类结构选型充分利用了圆柱壳的环向受力特性，在同等储水容积下耗材用量最省，同时筒体无结构应力集中死角，长期储水过程中不会出现局部应力腐蚀开裂的问题。罐体底部采用环形基础支撑，基础与罐体底部边缘做满焊密封处理，避免地基不均匀沉降导致的罐体渗漏，基础高出周边地面300mm以上，防止雨季地面积水倒灌侵蚀罐底焊缝。罐体顶部设置1.2m高的安全防护栏杆，栏杆采用等边角钢焊接成型，栏杆间隙不大于110mm，满足高空作业防护的安全要求，同时顶部预留检修人孔，人孔直径不小于600mm，方便运维人员进入罐体内部开展清淤、焊缝探伤、防腐层修补等作业。

　　罐体外壁设置的螺旋盘梯是结构设计的重点细节，盘梯从地面位置一直延伸至罐顶平台，踏步采用防滑花纹钢板弯折成型，每级踏步高度控制在180-200mm区间，踏步宽度不小于200mm，外侧设置连续扶手，扶手高度1.1m，盘梯与罐体壁板通过三角支架焊接固定，支架间距不大于1m，确保人员攀爬过程中梯体无明显晃动，相比直爬梯，螺旋盘梯的攀爬舒适度更高，也方便运维人员携带小型检修工具上下罐体。

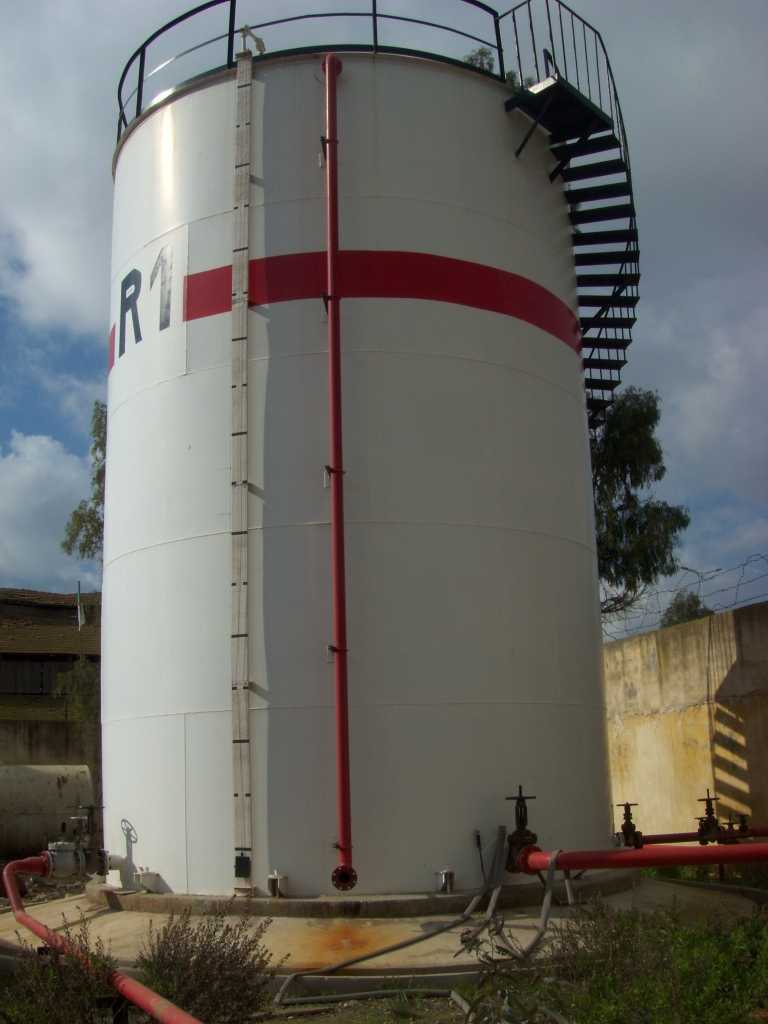

　　罐体外壁的环形红色标识带属于目视化设计的一部分，设置在罐体1/2高度位置，宽度300mm，配合罐体上的编号标识，可在厂区复杂环境下快速识别罐体功能与编号，避免应急工况下出现误操作。罐体外壁沿竖直方向布设的消防进水管道，采用无缝钢管焊接成型，管道底部设置法兰接口，可直接对接厂区消防供水管网，管道上设置控制阀门，日常处于常开状态，确保罐内水位始终保持在设计高位，管道每隔2m设置一个管道支架，支架与罐体壁板焊接固定，避免管道自重拉裂焊缝。

　　从安装边界来看，这类立式储水罐的布设位置需要满足与周边建构筑物的防火间距要求，罐体周边3m范围内不能布设其他架空管线、高大设备，预留足够的检修作业空间，罐体进出水管道的接口位置统一设置在罐体底部一侧，方便管网对接施工，减少管线弯折带来的水头损失。罐体底部设置的排污阀位于罐体最低处，可定期排出罐底沉积的泥沙、锈蚀杂质，避免杂质堵塞消防取水口。

　　在细节设计上，罐顶设置通气管，通气管管口高出罐顶200mm，管口设置防虫网，避免杂物进入罐内污染水体，同时平衡罐内外气压，避免注水、取水过程中罐内出现正压或负压导致罐体变形。罐体壁板的焊缝采用双面焊工艺，所有外露焊缝均做煤油渗透试验，确保无渗漏点，罐体内外壁均做环氧煤沥青防腐处理，外壁防腐层厚度不小于200μm，适应室外露天布设的耐候要求，减少长期日晒雨淋带来的锈蚀问题。

　　这类储水设施的容积选型通常根据厂区消防用水量计算确定，罐体高度与直径的比例控制在1.2:1左右，既保证足够的储水深度，也避免罐体过高导致风荷载过大，增加基础的设计成本。罐体底部的取水口设置在距离罐底150mm高度位置，避免罐底沉积的杂质被吸入消防管网，造成消防喷头、水枪堵塞。
