三色拼接式快装连接卡扣结构设计

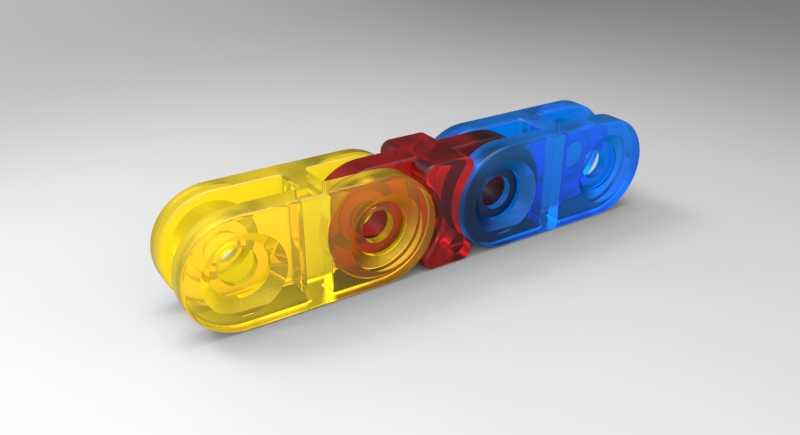

　　这类拼接式连接卡扣，最初的设计出发点是解决小型通讯终端内部模组的快速装配需求，在手持类通讯设备的内部结构中，不同功能模组之间需要可靠的物理连接，同时要满足产线快速组装、后期运维快速拆解的要求，传统的螺丝固定方案需要预留螺丝刀操作空间，会挤占本就紧张的设备内部空间，而普通的卡扣结构往往只能实现两个部件的连接，多模组串联时需要设计多套卡扣配合结构，会增加壳体的开模复杂度。这款三色拼接的连接部件，采用了对称式的公母扣配合结构，两端的卡扣单元可以实现同规格部件的无限串联，中间的红色锁紧环是整个结构的核心受力件，当两端的黄色、蓝色卡扣单元对接到位后，中间的锁紧环会滑入两者的配合卡槽，限制卡扣的径向松脱，

　　不需要额外的紧固件就能实现三个部件的刚性连接。从实际应用场景来看，这类结构除了用在手持通讯终端的内部模组固定，还可以拓展到小型穿戴设备、模块化数码配件的连接场景，比如模块化的外接天线组件、便携通讯设备的扩展功能模块拼接，都可以采用这类连接结构，不需要额外工具就能实现模块的快速拆装，同时连接后的配合间隙可以控制在0.1mm以内，不会因为日常使用中的晃动出现松脱。在设计思路上，整个部件采用了等壁厚的结构设计，主体壁厚控制在1.8mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能保证结构的受力强度，卡扣的配合面设计了1.5度的拔模斜度，既方便注塑脱模，也能让装配过程中的插入力控制在15N以内，普通人徒手就能完成装配，

　　同时拔出力可以达到45N以上，满足日常使用的防松要求。外形尺寸上，单个卡扣单元的长度为22mm，直径为12mm，中间锁紧环的长度为8mm，三个部件拼接完成后的总长度为48mm，最大外径12.5mm，安装时只需要在对应的安装基体上预留直径13mm的安装孔，以及2mm的轴向活动余量就能完成装配，不需要额外的安装固定位，对安装空间的要求极低。结构的受力分布经过了反复优化，卡扣的受力悬臂厚度设计为2mm，长度为6mm，悬臂的根部做了R0.5的圆角过渡，避免反复拆装时出现应力断裂，经过实际测试，这类卡扣的反复拆装次数可以达到500次以上，不会出现塑性变形或者断裂失效的情况。透明的材质设计可以方便装配时观察卡扣的配合到位情况，

　　产线装配时不需要额外的到位检测工具，通过肉眼观察锁紧环是否完全滑入卡槽就能判断装配是否到位，能有效降低产线的装配不良率。不同的颜色区分也可以在物料管理时快速区分不同功能的模块单元，比如黄色单元对应电源模块、蓝色单元对应通讯模块、红色锁紧环作为通用锁紧件，能减少产线物料错装的概率。在实际的结构选型中，如果需要应用在有防水要求的场景，还可以在卡扣的配合面增加0.5mm的密封胶圈槽，加装硅胶密封圈后就能实现IP65级别的防水效果，不需要大幅修改原有结构就能拓展使用场景。这类连接结构相比传统的连接方式，零件数量少，单个部件的结构简单，注塑成型的模具结构也不复杂，量产时的单件成本可以控制在很低的水平，适合大规模的量产应用，同时模块化的设计可以根据实际的连接需求，增减串联的卡扣单元数量，不需要重新开模就能适配不同长度的连接需求，能大幅降低衍生产品的开发周期和开模成本。在三维建模过程中，需要重点注意配合面的尺寸公差控制，公扣的外径尺寸公差控制在-0.05mm到0之间，母扣的内径尺寸公差控制在0到+0.05mm，保证配合的松紧度合适，既不会因为间隙过大出现晃动，也不会因为过盈量过大导致装配困难。锁紧环的卡槽位置尺寸需要严格控制，和两端卡扣的卡槽位置偏差不能超过0.03mm，否则会出现锁紧环无法滑入到位，或者滑入后出现松旷的问题。
