32650规格圆柱锂离子储能单体结构设计

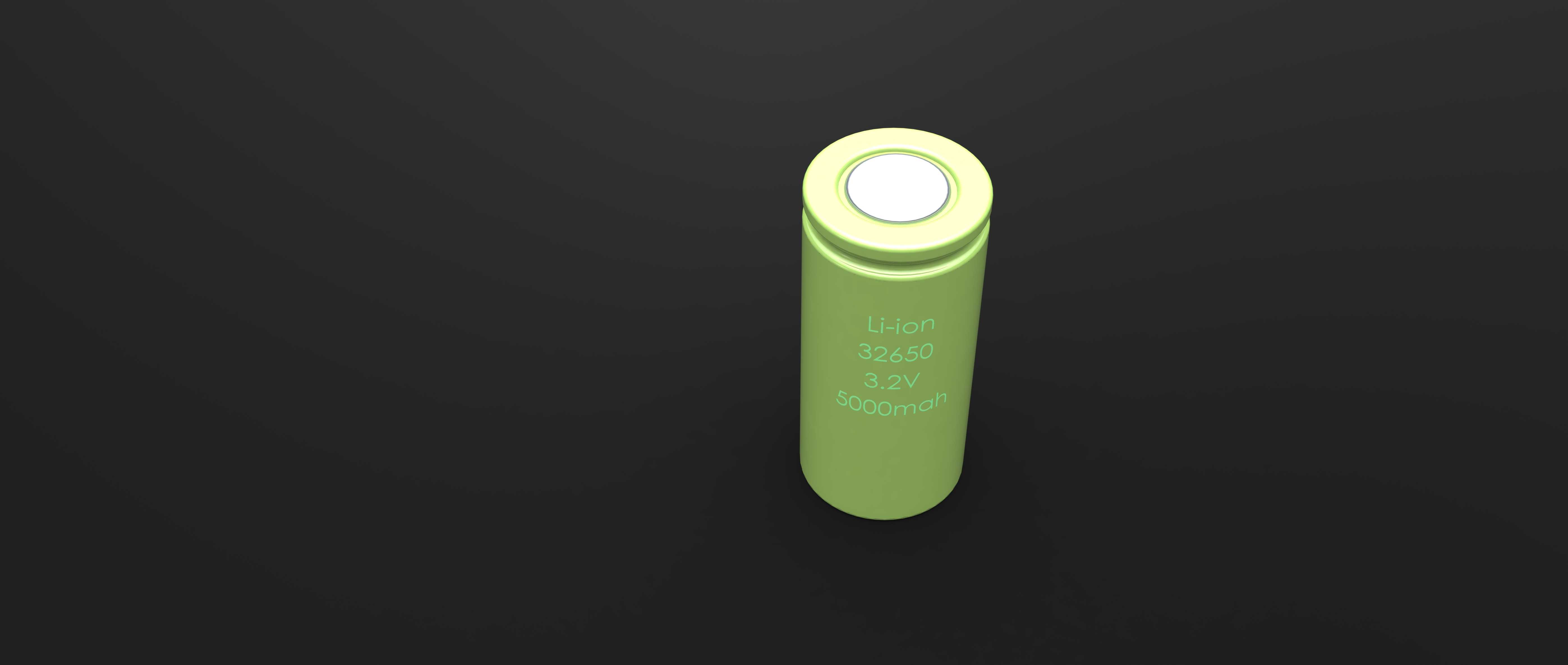

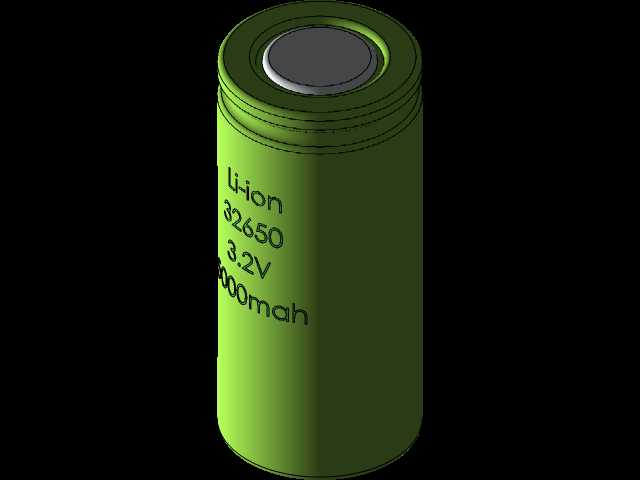

　　这款圆柱型锂离子储能单体的三维结构设计，首先要匹配便携通讯终端、小型户外储能模组、手持检测设备的供电舱安装边界，做结构适配的时候最先要卡的就是电芯的径向与轴向尺寸，32650规格的直径32mm、长度65mm的基准尺寸，要在建模时预留出0.1-0.15mm的外壳公差余量，避免批量组装时出现电芯卡滞、装不进电池仓的问题。顶部的密封压边结构是设计时的重点，这个位置既要兼顾正极极耳的引出绝缘，还要保证卷绕电芯封装后的密封性，压边的圆角半径不能过小，不然冲压成型时容易出现铝壳应力集中开裂的问题，建模时特意把压边的过渡圆角做了0.8mm的优化，既不会额外增加整体轴向长度，也能满足封装工序的成型要求。

　　从实际应用场景来看，这类圆柱锂电芯除了用在手持通讯设备的内置供电，还经常被组合成18650/32650混装的储能电池包，给便携检测仪器、户外作业照明设备供电，所以单体的外壳结构强度必须满足1米高度自由跌落不发生漏液、极耳断裂的要求，建模时把外壳壁厚设置为0.3mm的镀镍钢材质，在电芯中部做了一圈极细微的环形加强筋，这个加强筋不会影响电芯在电池架里的插拔，还能提升壳体的径向抗挤压能力，避免电池包堆叠时外侧电芯受挤压变形。

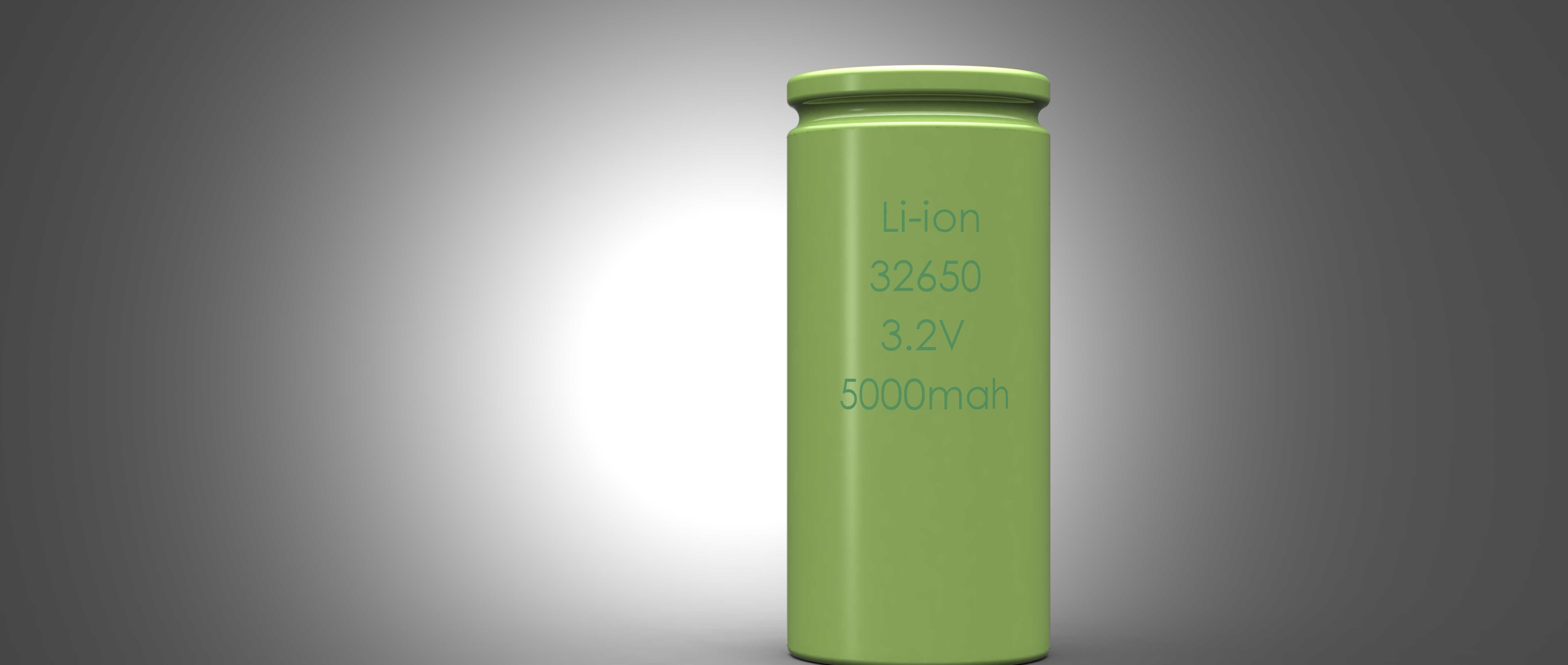

　　设计过程中要兼顾电芯的标识区域预留，壳体表面的参数印刷区要避开正极压边和底部负极的焊接区域，预留出12mm宽度的平整柱面，用来印刷额定电压、容量、正负极标识这些必要信息，建模时特意把这个区域的圆柱面做了平面度约束，避免印刷时出现字迹模糊、标识错位的问题。底部的负极接触面是平整的圆形平面，平面度公差控制在0.05mm以内，保证和电池仓弹簧触点的接触电阻稳定，不会因为接触不良出现供电中断的情况。

　　做结构校核的时候，要考虑电芯在设备里的安装方式，不管是支架固定还是粘胶固定，电芯的圆柱面同轴度必须控制在0.1mm以内，不然多串多并组成电池组的时候，会出现电芯排列不齐、汇流片焊接错位的问题。卷绕电芯的内部空间预留也要算准，正极极耳的引出位置要对准顶部压边的中心绝缘区，绝缘垫片的厚度设置为0.2mm的耐高温PP材质，既可以隔离正负极避免短路，也不会占用过多内部空间影响容量发挥。

　　很多新手做这类电芯建模的时候容易忽略注液口的结构细节，实际上在顶部压边的内侧要预留注液孔的封堵位置，这个位置的结构不能和正极极柱产生干涉，封堵后的平整度要和顶部压边保持一致，不然会影响电芯在电池仓里的安装高度。另外壳体表面的绿色绝缘涂层厚度也要在建模时考虑进去，0.02mm的涂层厚度不会影响整体尺寸公差，还能提升电芯的绝缘性能，避免多颗电芯排列时出现外壳短路的风险。

　　从设备选型的角度来说，选用这个规格的锂电芯时，首先要核对安装舱的内径尺寸，必须比电芯直径大0.2mm以上，轴向长度要预留0.3mm的弹簧触点压缩空间，不然安装时会出现顶坏电芯或者接触不良的问题。如果是做低温环境使用的设备，还要在电芯和电池仓壁之间预留0.1mm的缓冲间隙，避免低温下壳体收缩出现挤压变形。这款单体的结构设计完全按照量产电芯的实际尺寸做1:1还原，不管是做设备供电舱的结构干涉检查，还是做电池包的排布模拟，都能直接调用，不需要再额外调整尺寸公差，能有效减少结构设计阶段的反复校核工作量。
