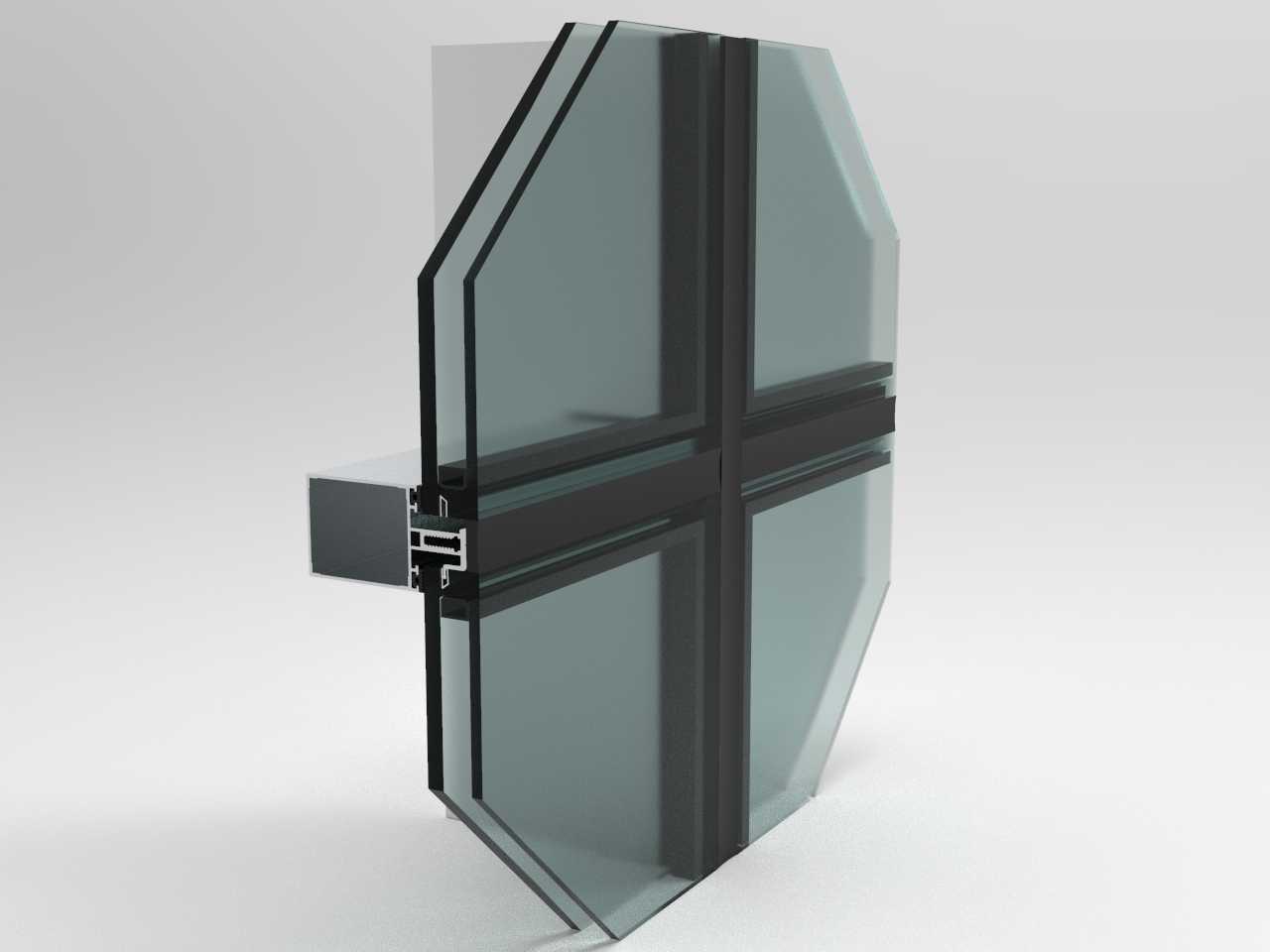

十字分格隐框玻璃幕墙节点构造

　　这个十字分格的隐框玻璃幕墙构造，主要应用于高层商业建筑、公共场馆的外围护结构场景，区别于传统明框幕墙的外露龙骨设计，外立面整体视觉更简洁通透，能最大化呈现玻璃的反射与透光效果，适配现代建筑的极简外立面设计需求。从实际工程用途来看，这类构造既要承担建筑外围的风荷载、温度应力传导，还要满足密封防水、隔音隔热的性能要求，同时兼顾外立面的装饰效果，是当前商用建筑外围护系统中应用占比较高的一类构造形式。

　　从功能特性上看，该节点采用横竖龙骨十字交叉的受力体系，竖向龙骨作为主要承重构件，承担玻璃面板的自重与水平风荷载，横向龙骨通过专用连接件与竖向龙骨锁固，承担分格区域内玻璃的横向支撑，同时预留了密封胶的打胶槽口，保证板块拼接处的水密性与气密性。玻璃部分采用中空钢化玻璃配置，面板通过结构胶与副框粘结固定，副框再通过压块与龙骨连接，避免了金属构件直接外露，同时结构胶的弹性变形能力可以吸收温度变化带来的玻璃胀缩应力，减少玻璃自爆的风险。龙骨采用断桥铝合金型材，中间的隔热条可以阻断室内外的热传导路径，降低建筑的采暖制冷能耗，适配不同气候区的节能设计要求。

　　设计思路上，这个节点优先考虑了受力的合理性，横竖龙骨的连接位置设置了专用的不锈钢连接件，避免了龙骨直接开孔穿螺栓带来的截面削弱，同时连接件上预留了长圆孔，满足安装阶段的三维调节需求，消化土建结构的施工误差，保证外立面的平整度。玻璃板块的副框设计采用了L型折边结构，既增加了结构胶的粘结接触面积，提升粘结可靠性，又能在板块安装时起到定位作用，减少现场安装的调整工作量。密封系统采用了两道密封设计，外侧是耐候密封胶，阻挡雨水与灰尘进入，内侧是密封胶条，形成等压腔，利用雨幕原理实现防水，避免单道密封失效带来的渗漏问题。

　　从安装边界与尺寸控制来看，这类十字分格的幕墙单块玻璃面板的尺寸通常控制在1.2m到1.5m的宽度区间，高度根据建筑层高调整，常规层高下板块高度不超过3m，避免玻璃自重过大带来的结构胶长期蠕变问题。龙骨的截面尺寸根据所在地区的基本风压、建筑高度计算确定，常规100m以下建筑的竖向龙骨截面深度在120mm到180mm之间，横向龙骨截面深度与竖向龙骨匹配，保证外表面齐平。安装时龙骨与主体结构的连接支座需要预留20mm到30mm的前后调节量，左右调节量不小于15mm，上下调节量不小于20mm，适配主体结构的施工偏差。玻璃板块与龙骨之间的间隙控制在12mm到15mm之间，保证结构胶与耐候胶的打胶厚度满足规范要求，打胶前需要在缝隙内填充泡沫棒，控制胶缝的深度，避免胶三面粘结导致的应力集中。

　　在实际工程应用中，这类构造还需要考虑开启扇的配合设计，在固定板块区域的对应位置可以将横向龙骨替换为开启扇框，适配外开或者内开的开启需求，不破坏外立面的整体分格效果。同时龙骨内部预留了排水通道，进入等压腔的少量雨水可以通过龙骨的排水孔有序排出，避免腔体积水带来的型材腐蚀与渗漏问题。所有与玻璃接触的构件表面都设置了柔性垫片，避免玻璃与金属硬接触导致的应力破碎，不锈钢连接件与铝合金龙骨接触的位置设置了绝缘垫片，防止双金属电化学腐蚀，提升构造的整体使用寿命。
