传统十三弦日式筝乐器结构三维数模

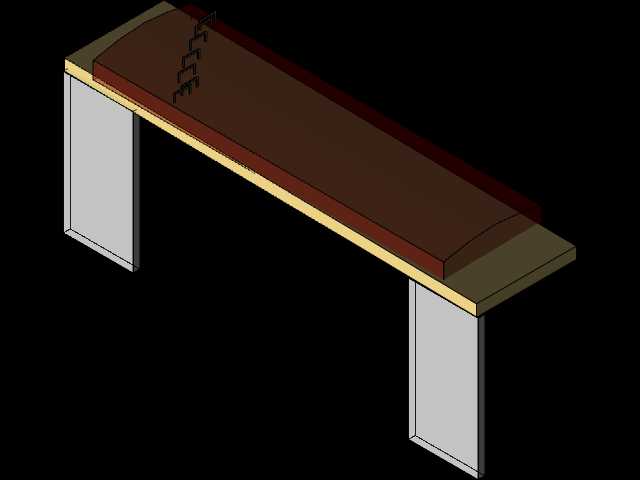

　　该三维数模完整还原了传统十三弦筝的实体结构，建模过程中优先参考了实体乐器的实际装配逻辑，将整体结构拆分为共鸣箱体、支撑脚架、弦列排布三个核心模块逐一还原。从实际应用场景来看，这类弦鸣乐器多用于传统民乐演奏、国风场景陈设、非遗文化展示等场景，建模时需要兼顾外观还原度与结构合理性，避免出现违背实体乐器构造的穿模、比例失调问题。

　　设计思路上，首先确定共鸣箱体的弧形曲面特征，实体筝的共鸣箱面板为带自然弧度的桐木材质，建模时通过放样曲面生成面板的微拱轮廓，保证弧度与实体乐器的声学构造匹配，箱体侧边的封边结构做了等厚处理，厚度参考实体乐器的15mm板材规格，既保证外观的厚重感，也符合实木加工的板材厚度常规范围。箱体两端的岳山结构做了凸起定位，弦槽的排布严格按照十三弦的间距均匀分布，每根弦的固定端在箱体右端的弦轴位置做了简化的固定特征，省略了实际调音用的复杂弦轴细节，保留了弦体张紧后的直线形态，弦体直径统一取0.8mm，与传统丝弦或尼龙缠弦的实际线径匹配。

　　支撑脚架采用两个独立的板式支撑结构，分别布置在共鸣箱体长度方向的两个四等分点位置，脚架与箱体底部的连接面做了贴合处理，脚架高度取420mm，与常规坐姿演奏时的乐器放置高度匹配，脚架的板材厚度取30mm，保证支撑结构的稳定性，脚架底部做了微小的圆角处理，避免尖锐边角与放置平面的硬接触，也符合实体乐器的加工工艺特征。

　　外形尺寸方面，整体长度取1800mm，共鸣箱体宽度取240mm，箱体中部最大厚度取50mm，两端厚度收窄至35mm，完全匹配传统十三弦筝的实际尺寸边界，安装放置时仅需要保证两个支撑脚架的水平度，不需要额外的固定结构，依靠自身重量即可保持放置稳定。建模过程中对所有拼接面做了共面处理，避免后续渲染或3D打印时出现缝隙问题，曲面部分的曲率连续等级取G2，保证面板弧度的自然过渡，没有突兀的折角。

　　从结构特性来看，该模型没有设置可动部件，所有结构为静态装配形态，共鸣箱体的内部空腔做了简化处理，未还原内部的音梁结构，因为该模型主要用于外观展示、场景装配使用，不需要做声学仿真相关的分析，省略内部结构可以降低模型面数，提升大场景装配时的运行流畅度。弦体部分采用细长实体建模，没有使用线体替代，保证渲染时的实体质感，弦体与岳山的接触位置做了相切约束，避免出现弦体嵌入岳山的穿模问题。

　　在实际选型参考中，若需要将该模型用于展馆场景搭建，可直接将模型导入装配环境，匹配对应的坐席、演奏台尺寸即可，不需要额外调整比例；若用于3D打印制作微缩模型，可直接按比例缩放，所有壁厚特征在缩放至1:10比例时仍能满足打印的最小壁厚要求，不会出现薄壁破损问题。建模时统一采用毫米作为单位，所有特征的草图约束均为完全约束，没有悬空的几何元素，方便后续使用者根据需求修改弦数、箱体弧度、脚架样式等参数，比如调整为更多弦数的改良筝，或者修改脚架为折叠式结构，都可以在现有基础特征上直接编辑，不需要重新绘制整体轮廓。
