实心电吉他外观结构三维数模设计

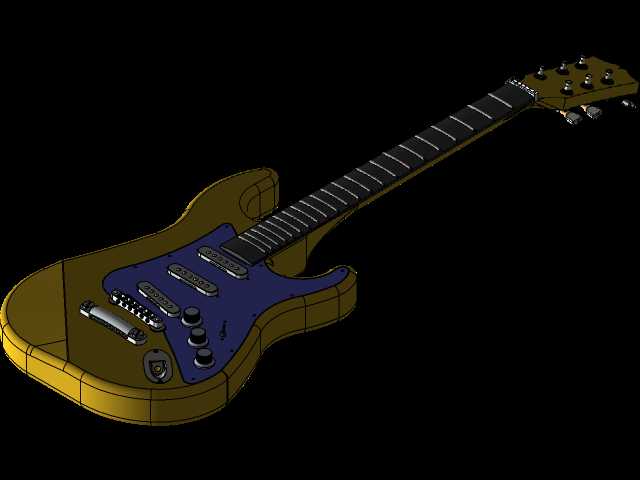

　　这套电吉他三维数模完整还原了实心单缺角电吉他的全结构细节，建模过程中优先考虑乐器生产端的实际加工需求，所有曲面均做了可加工性校验，不存在无法落地的非连续曲面或倒扣结构，可直接对接数控开料、注塑成型等量产工艺环节。从应用场景来看，该模型可覆盖电吉他新品研发阶段的外观评审、结构干涉校验、配件适配验证全流程，也可作为乐器类文创产品设计、虚拟演出数字资产搭建的基础载体，无需重新拓扑即可导入实时渲染引擎做材质表现。

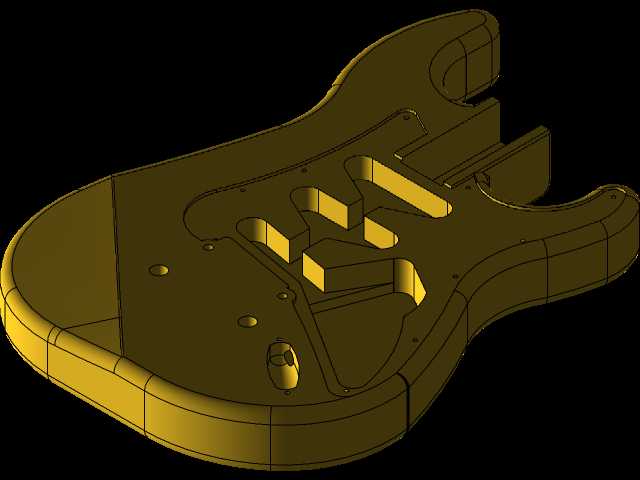

　　琴体部分采用经典的桤木琴体轮廓做基准，建模时严格遵循人体工学持握弧度，琴身下腹贴合演奏者腿部的位置做了12度内收弧面，避免坐姿演奏时硌腿；上半部分琴肩的缺角深度预留了高把位演奏的手指操作空间，22品位置的琴身切削深度刚好覆盖小指按弦的活动范围，不会出现高把位按弦受阻的问题。琴体正面的护板安装位做了沉台设计，沉台深度与常规PVC护板的1.5mm厚度完全匹配，护板固定螺丝孔位按照行业通用的M2自攻螺丝规格做了预留，孔位间距误差控制在0.1mm以内，可直接适配市售的同规格ST型护板配件，无需二次打孔。

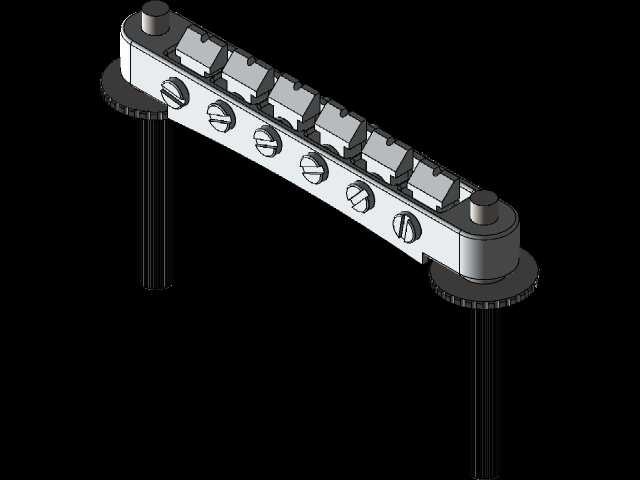

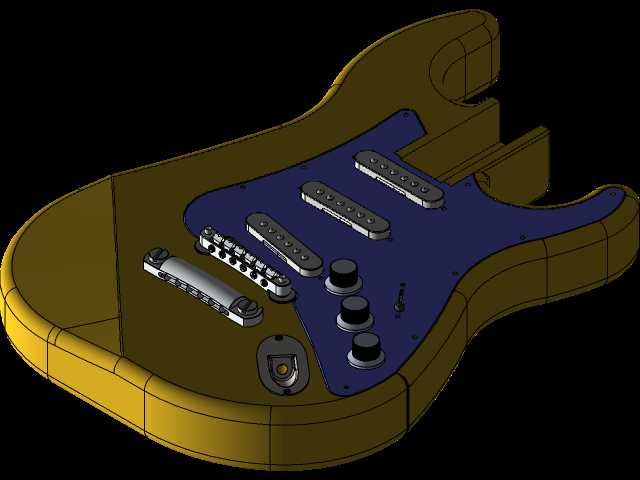

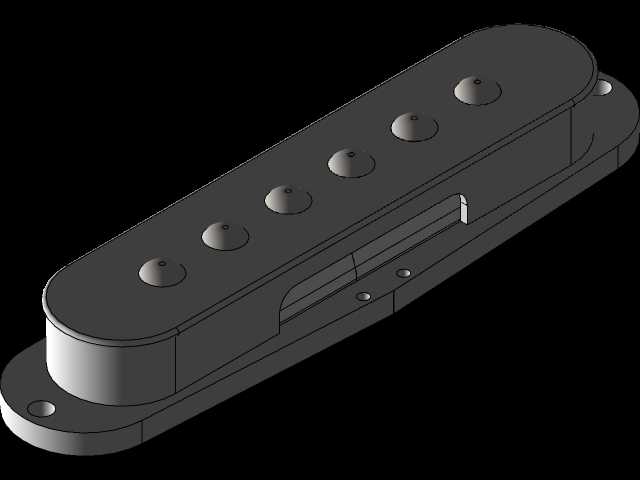

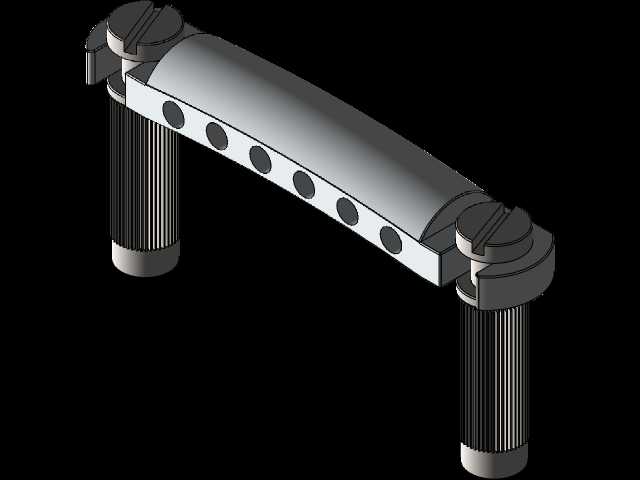

　　拾音器布局采用三单拾音器配置，三个拾音器的安装槽位分别做了不同深度的沉孔，琴颈位置拾音器沉孔深度适配传统单线圈拾音器的18mm安装高度，中间位置拾音器预留了切单开关的走线槽，琴桥位置拾音器槽位兼容双线圈尺寸的升级改装，槽位周边做了0.5mm的密封胶条预留位，可减少演奏时的腔体共振杂音。琴桥部分采用传统的单摇颤音系统结构，建模时完整还原了颤音系统的刀口支点、弹簧挂钩、摇把插孔的全部细节，琴体背面的弹簧仓尺寸按照3根弹簧的常规配置做了腔体设计，仓盖安装位的螺丝孔位与市售单摇系统的仓盖完全通用，颤音系统的摆动角度预留了正负15度的活动空间，不会出现摇把下压时琴桥与琴体干涉的问题。

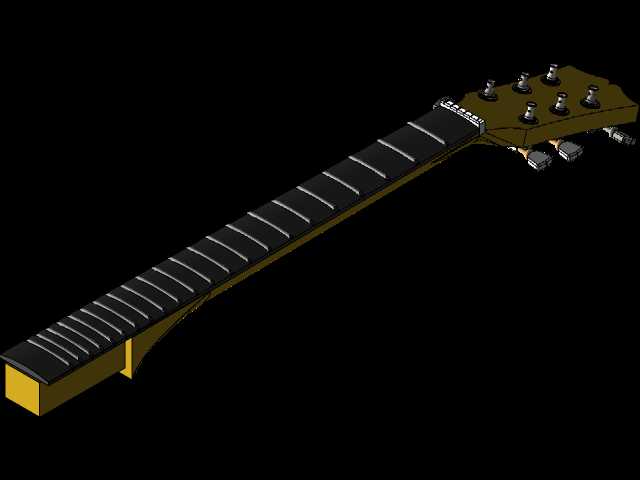

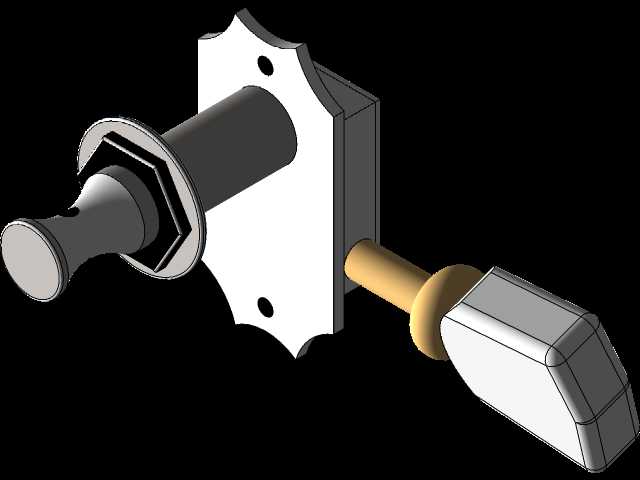

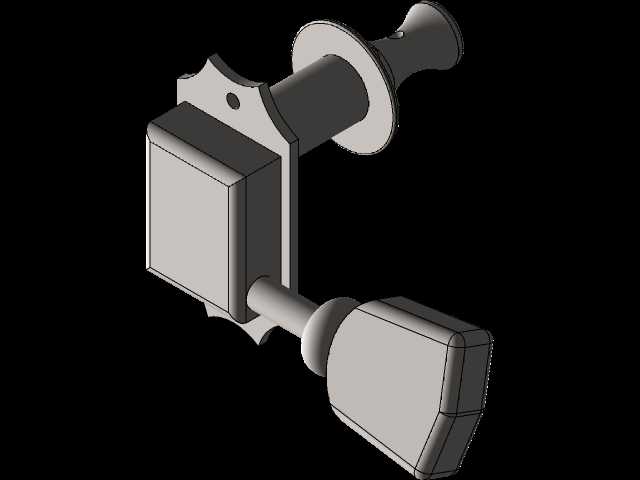

　　琴颈部分采用枫木材质的一体式琴颈设计，指板弧度按照行业通用的9.5英寸半径做曲面建模，品丝位置严格按照十二平均律的弦长比例做定位，有效弦长设定为25.5英寸的标准电吉他弦长，每一品的品丝槽宽度预留了2.2mm的标准品丝安装尺寸，品丝两端做了45度倒角处理，避免演奏时划手。琴头部分采用6弦单边排布的经典设计，弦钮安装孔位按照常规封闭式弦钮的10mm直径做预留，孔位间距均匀分布，弦钮转动时不会出现互相干涉的情况，琴头背面的钢筋调节孔位置做了沉台设计，可适配常规的内六角调节扳手，钢筋槽的长度覆盖1-18品的调节范围，可满足不同气候条件下的琴颈弯曲度调整需求。

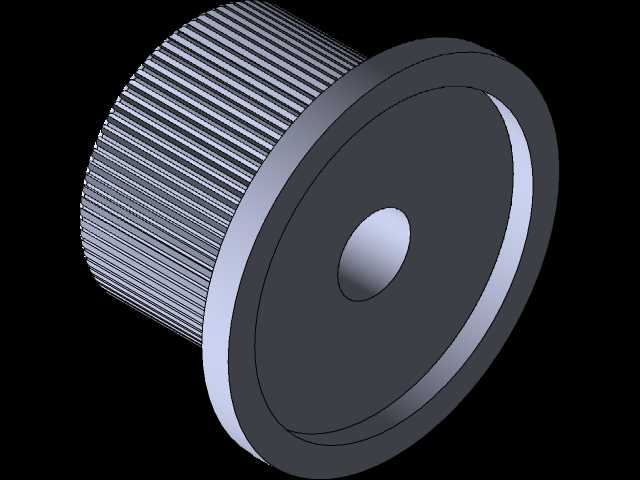

　　电路部分的走线槽在琴体内部做了连通设计，从拾音器槽位到电位器安装位、输出插孔位置的走线槽宽度预留了8mm，可容纳3根屏蔽线的排布，电位器安装孔位按照常规的16mm直径电位器做设计，三个控制旋钮（一个音量、两个音色）的位置按照右手操作的习惯排布，距离琴桥下沿35mm的位置刚好是右手小指自然停靠的区域，调节旋钮时无需大幅度移动右手位置。输出插孔采用侧置式设计，插孔安装位做了金属插孔座的沉台，避免插线时插头与琴体边缘磕碰，插孔的走线槽与电路仓连通，所有走线位置都做了圆角处理，避免穿线时刮破线材屏蔽层。

　　安装边界方面，整套模型的所有配合件均做了公差预留，塑料配件与木质琴体的配合间隙预留0.2mm，金属配件与木质结构的配合间隙预留0.15mm，所有活动部件的转动间隙预留0.1mm，完全满足实际生产中的装配公差要求，不会出现组装时配件卡滞或间隙过大的问题。建模过程中所有特征均采用参数化建模方式，琴体弧度、拾音器位置、琴颈厚度等参数均可根据实际产品定位做快速调整，比如需要做左手款电吉他时，仅需将琴体做镜像处理即可自动适配所有配件的安装位置，无需重新绘制结构特征，可大幅缩短新品研发的建模周期。
