颗粒混合设备用方管焊接支撑机架结构

　　该支撑机架主要应用于粉体、颗粒物料混合搅拌类生产设备的承载场景，常见于精细化工、食品加工、建材配料等生产车间的立式搅拌、混合设备安装工位，作为上部搅拌主机、传动单元、料筒组件的下部承载结构，承担整机运行过程中的静载荷与动载荷传递作用，避免设备运行时出现大幅晃动、位移偏差，保障搅拌轴的回转同轴度与设备运行稳定性。

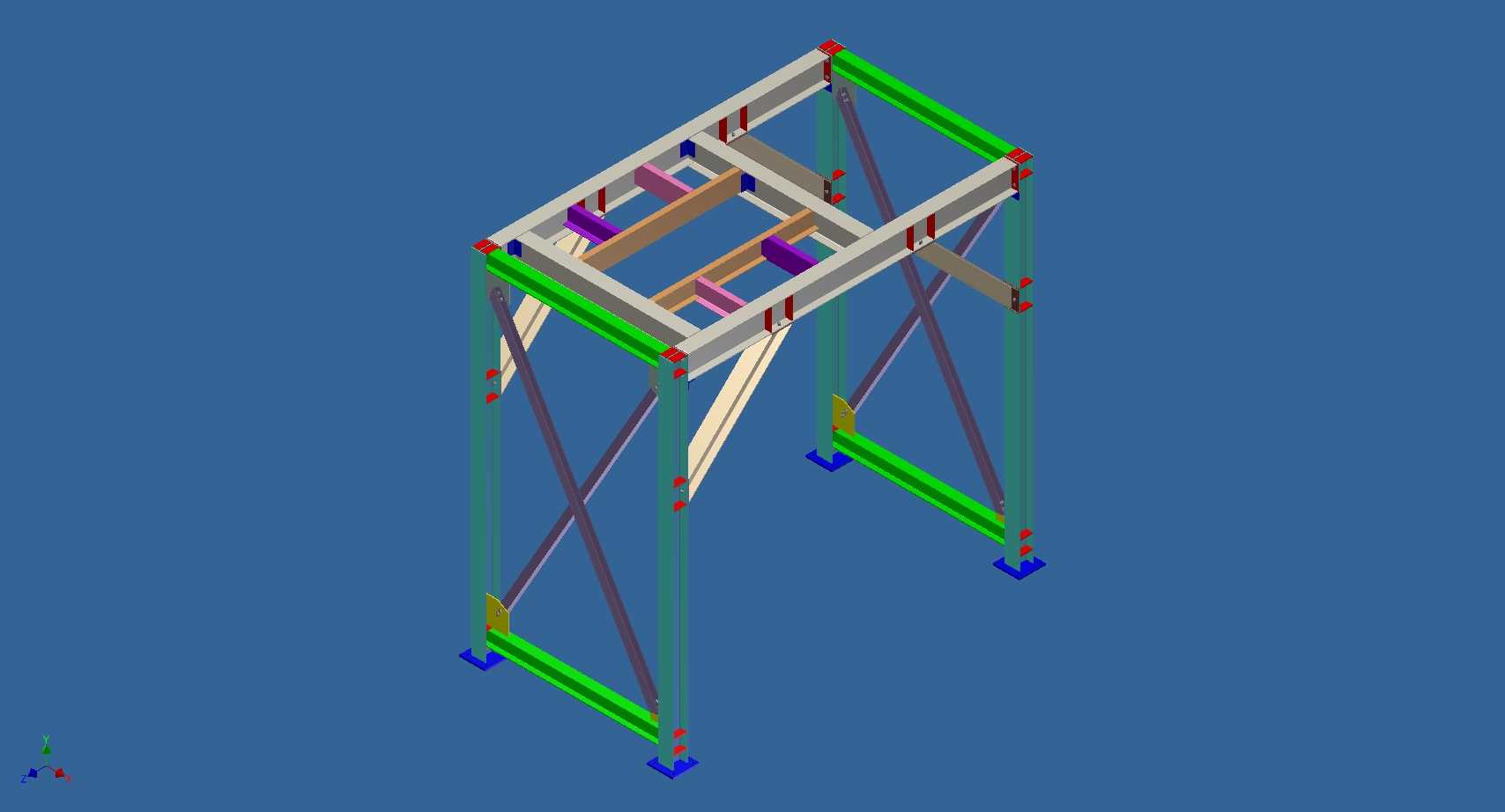

　　从结构功能设计来看，整体采用矩形方管作为主承载型材，四根竖直布置的方管作为主支撑立柱，是整个机架的核心传力构件，上下两端分别设置水平布置的框型方管梁组，上部框梁直接对接搅拌主机的安装法兰面，承担主机自重、物料重量以及搅拌作业时的径向、轴向交变载荷；下部框梁贴近安装地面，配合底部的可调式支撑脚座，可适配地面存在的小幅平整度偏差，保证机架整体处于水平安装状态，避免因安装倾斜导致搅拌轴偏磨、密封件提前失效的问题。立柱之间设置多组交叉布置的斜向支撑杆件，采用薄壁型材焊接固定，形成稳定的三角受力结构，大幅提升机架整体的抗扭、抗侧倾刚度，抵消搅拌作业时桨叶带动物料转动产生的周向扭转力矩，避免机架长期受交变载荷出现焊缝开裂、型材变形的问题。

　　设计过程中优先考虑了现场安装与运维的实际需求，上部框梁预留了多组安装孔位，可适配不同功率规格的搅拌主机、减速电机的安装尺寸，无需二次打孔加工即可完成主机对接；中部预留的横向支撑梁可用于安装电气控制盒、物料导流板、辅助进料组件等附属部件，整合设备周边的安装空间，减少额外的支架配置。机架整体的外形尺寸围绕常规立式搅拌设备的安装边界设计，立柱间距预留了足够的下部操作空间，方便操作人员在设备下方完成出料口对接、物料承接、设备底部检修等作业，不会出现结构干涉问题；底部支撑脚座的调节行程覆盖常规车间地面的平整度误差范围，安装时无需额外制作预埋基础，通过膨胀螺栓配合脚座压板即可完成整机固定，降低现场安装的施工成本与周期。

　　从受力逻辑上，该机架摒弃了厚重钢板焊接的冗余设计，采用型材拼接的桁架式结构，在保证整体承载刚度满足设备运行要求的前提下，尽可能降低机架自身重量，减少材料成本，同时也方便设备的转运与现场移位。所有焊接节点处均设置了加强筋板，对应立柱与横梁的连接位置、斜撑与主型材的连接位置，分散焊缝处的应力集中，避免设备长期运行过程中焊缝受交变载荷出现疲劳开裂。型材表面预留了涂装处理的工艺余量，出厂前可根据车间使用环境做防锈、防腐涂装，适配潮湿、多粉尘的生产车间使用场景，延长机架的整体使用寿命。

　　在安装边界设计上，机架的下部外轮廓尺寸小于上部主机的安装外轮廓，可避免上部设备滴漏的物料直接堆积在机架型材表面，方便日常清洁维护；侧面预留的斜撑位置避开了人员操作的常规通行区域，不会出现磕碰风险，同时斜撑的布置角度经过受力优化，在占用最小空间的前提下实现最大的结构刚度提升，兼顾结构性能与现场使用的便利性。
