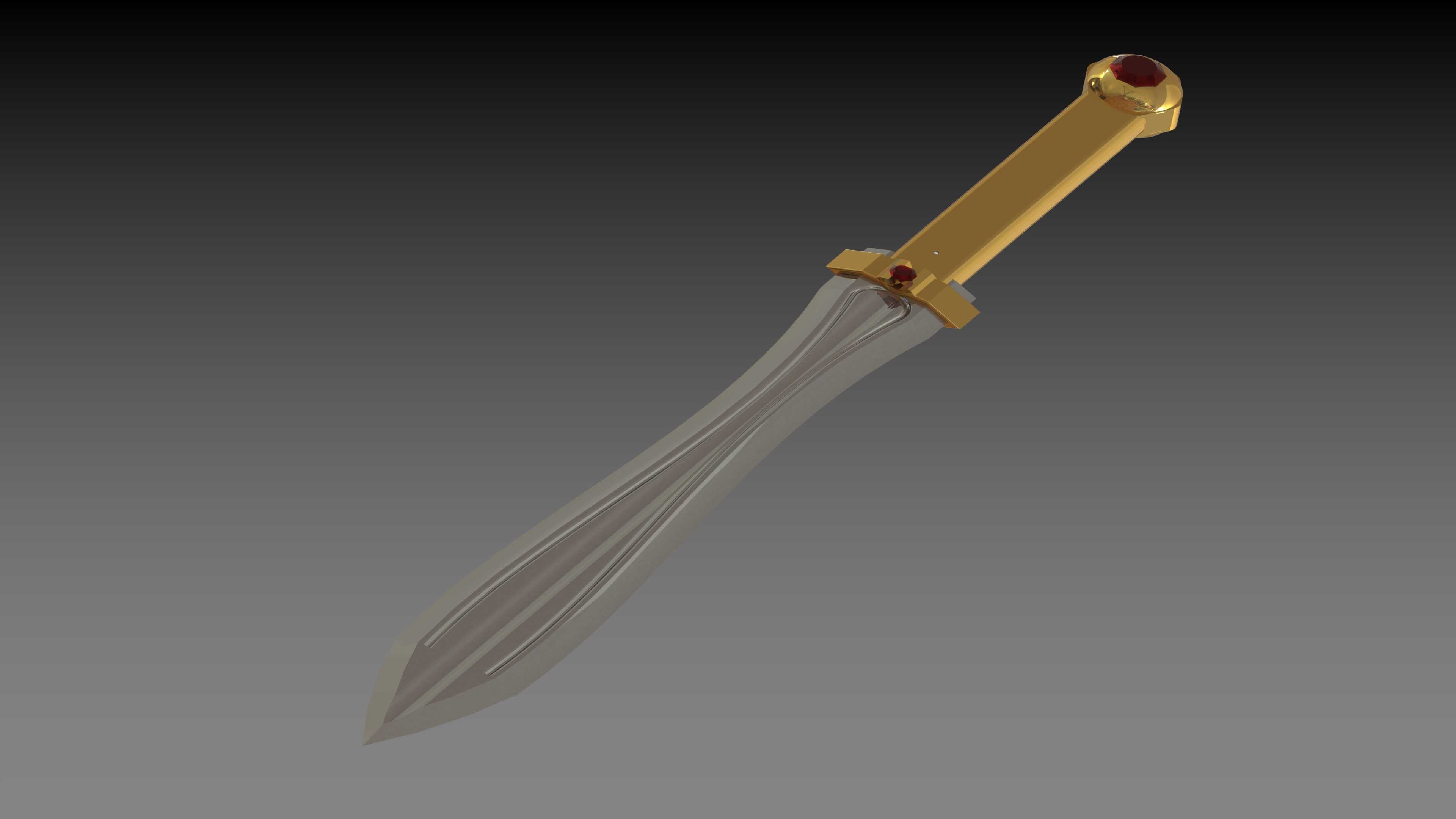

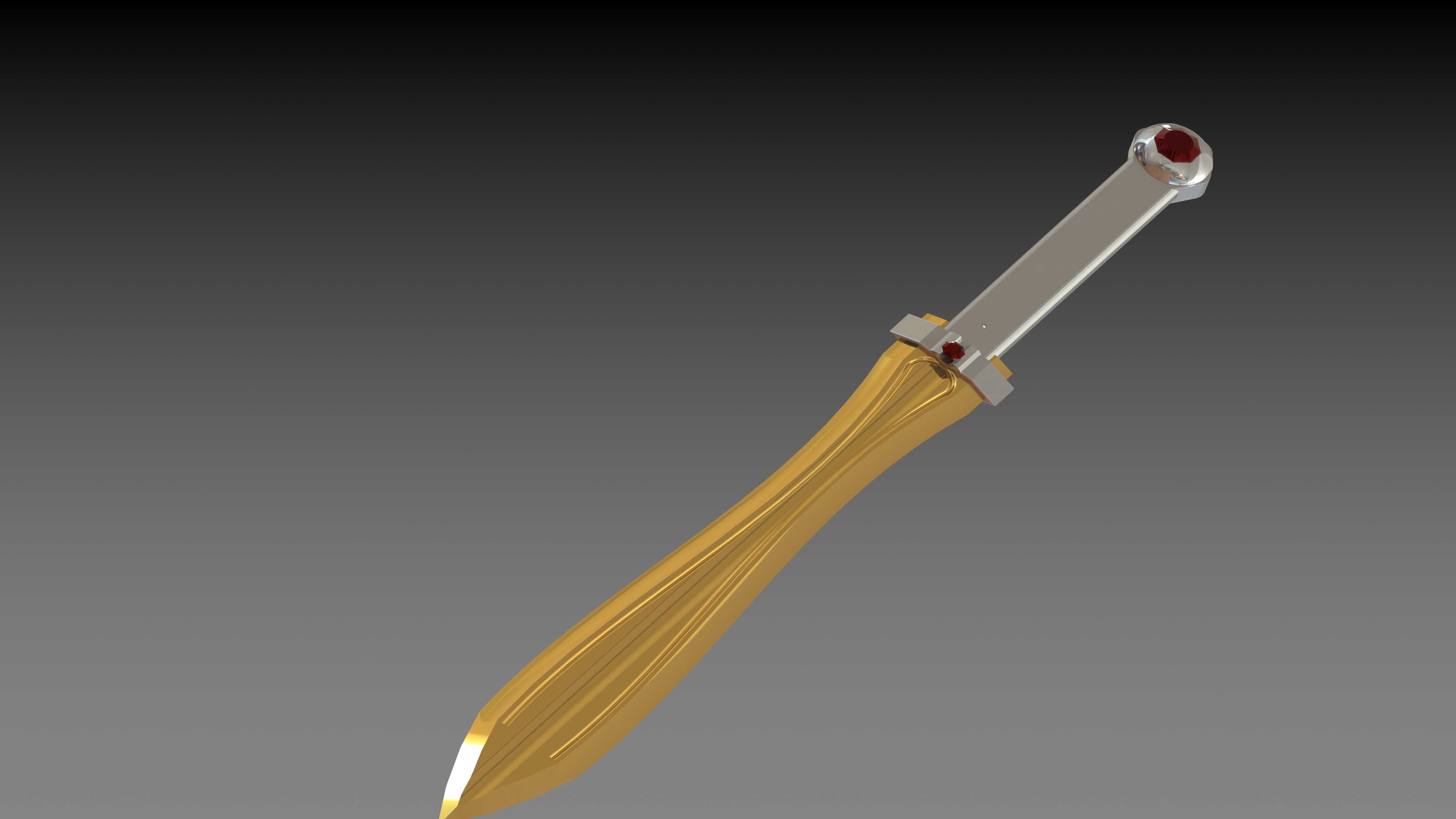

光滑亮面精灵之刃创意造型结构设计

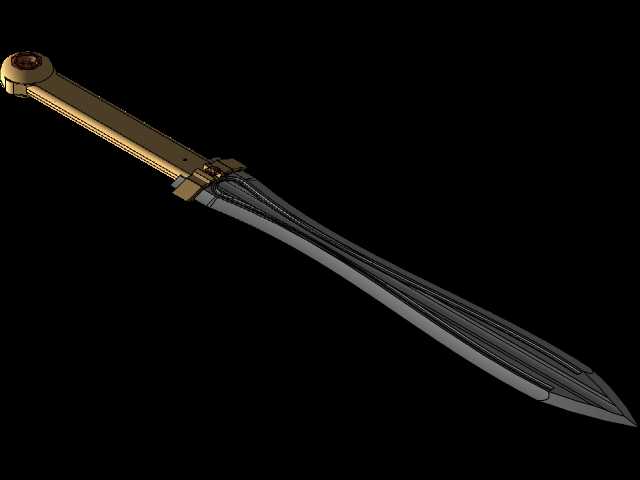

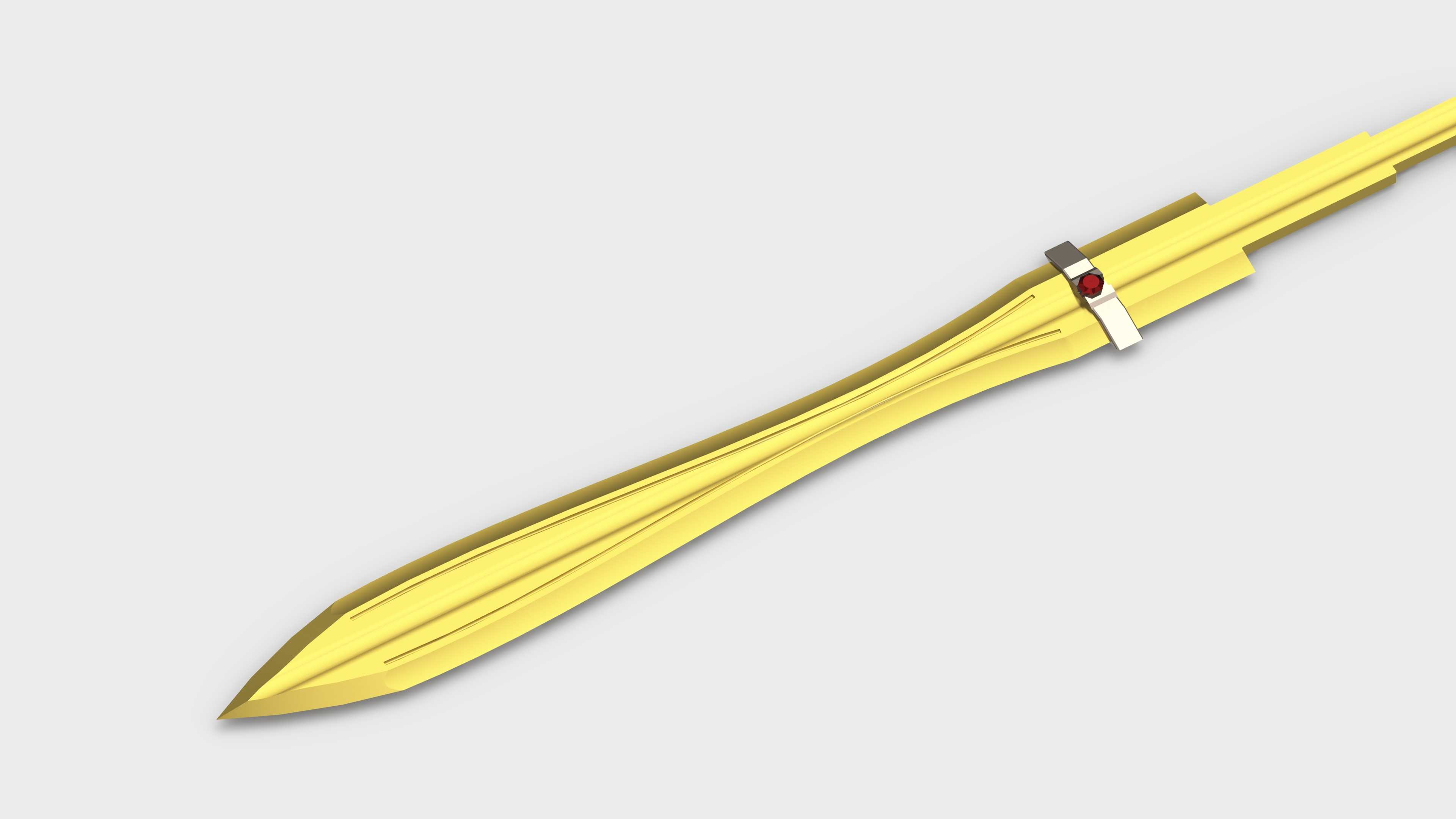

　　这款精灵之刃造型的三维结构，在实际应用场景中可覆盖影视道具预演、文创周边开发、主题展陈装饰多个方向，做道具使用时可直接对接3D打印或数控铣削的加工路径输出，做摆件设计时可匹配不同材质的表面处理工艺参数，做展陈构件时可适配展台的安装固定点位预留。从功能特性来看，整体结构采用对称式曲面收窄设计，刃部从靠近护手的位置向尖端做渐进式厚度递减，既保证了视觉上的锐利感，也在实体加工时预留了足够的结构强度，避免薄壁位置在搬运、展示过程中出现弯折断裂；护手位置做了分体式卡扣结构，镶嵌位的尺寸公差控制在0.1mm以内，可适配不同颜色的装饰嵌件安装，不需要额外做粘接固定，拆装调整都很方便，刃身表面做了连续的弧面凹槽设计，既还原了设定里的流线造型，

　　也在加工时可以减少材料去除量，降低整体构件的重量，手持展示时不会出现过重的疲劳感。设计思路上没有采用传统刀剑的直身平面结构，全程用G2连续的曲面做过渡，所有棱边都做了R0.3以上的圆角处理，避免实体制作后出现割手的锐边，也能让金属质感的表面处理获得更均匀的反光效果；刃身的凹槽深度从护手位置向尖端逐步变浅，到距离尖端20mm位置完全收平，保证尖端位置的结构强度，不会因为磕碰出现崩缺。外形尺寸方面，整体长度控制在420mm，刃身最宽位置为38mm，最厚位置为8mm，护手位置的外径为52mm，厚度为12mm，安装边界上，护手底部预留了M6的螺纹安装孔，既可以搭配展示支架做立式陈列，也可以加装手柄组件做手持道具使用，安装孔的深度为10mm，

　　螺纹啮合长度足够支撑整体构件的重量，不会出现安装后松动脱落的问题。做结构校验的时候，特意针对薄壁位置做了应力仿真，在刃身中部施加10N的侧向力时，最大变形量不超过0.2mm，完全满足日常展示、手持使用的强度要求；表面的曲面拆分也做了工艺适配，如果做金属电镀处理，所有曲面的拔模角度都控制在5度以上，不会出现积液、镀层不均的问题，如果做树脂3D打印，支撑添加位置都选在凹槽内侧和护手底部，打印完成后去除支撑不会破坏外表面的光滑质感，后期打磨抛光的工作量可以减少60%以上。针对不同的使用场景，还预留了结构调整的冗余空间，做轻量化道具使用时，可以把刃身内部做掏空处理，壁厚控制在2mm，整体重量可以降低到150g以内，适合长时间手持使用；

　　做金属收藏摆件时，可以保留实心结构，整体重量控制在1.2kg左右，拿取时有足够的压手感，表面做抛光镀金处理后可以获得和渲染图一致的光滑亮面效果；做展陈大型道具时，可以把整体结构按比例放大3-5倍，所有曲面参数保持连续，拆分后的拼接位置都设在凹槽的分界线上，拼接后不会出现明显的接缝痕迹，安装时通过内部的钢结构骨架做固定，可满足大型展会、主题乐园的户外展陈需求。结构设计过程中没有做多余的装饰凸起，所有造型线条都顺着刃身的延伸方向排布，既保证了视觉上的流畅感，也避免了加工时出现过多的清角工序，不管是数控加工还是增材制造，都能以较低的工艺成本实现设计效果，护手位置的嵌件安装槽做了定位止口，嵌件装入后不会出现转动、移位的问题，嵌件可以根据实际需求替换为宝石、金属铭牌、发光组件等不同配件，不需要改动主体结构就能实现不同的视觉效果。
