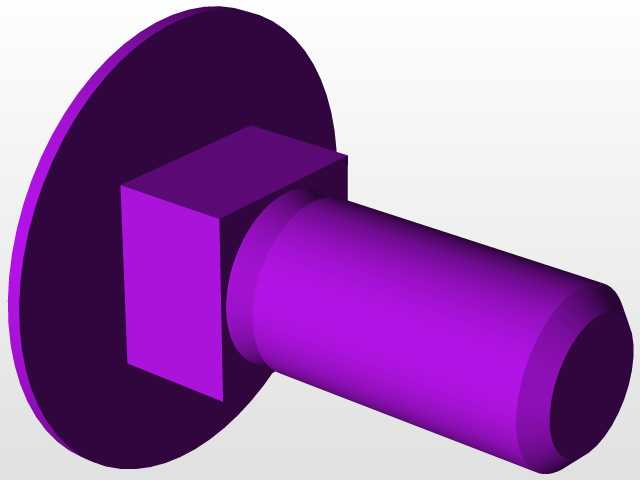

TRCC M6X16带垫方颈螺栓结构设计

　　在各类通讯设备组装、电子类产品结构连接、小型机电设备内部构件紧固场景中，这类带圆形垫片的方颈螺栓是十分常用的连接元件，其结构设计完全围绕实际装配中的防松、定位、承压需求展开，区别于普通外六角螺栓的结构特征，也让它在特定安装场景下有着不可替代的使用优势。从实际安装逻辑来看，该螺栓的方颈结构是核心设计亮点，当螺栓穿入被连接件的对应安装孔后，方颈段会嵌入预制的方形卡槽内，在拧紧配套螺母的过程中，方颈与卡槽的配合可以完全限制螺栓杆的周向转动，无需额外使用工具固定螺栓头即可完成锁紧操作，这一特性在通讯设备内部狭窄的安装空间内优势尤为明显——很多通讯机箱内部的安装位操作空间有限，无法同时伸入两把工具分别固定螺栓头和拧动螺母，

　　方颈的止转设计可以大幅降低装配难度，提升批量组装的作业效率。头部集成的圆形大垫片结构，是设计中针对被连接件材质特性做出的优化，通讯设备、消费类电子产品的外壳或内部支架很多采用薄钣金、工程塑料材质，这类材质的表面承压能力有限，如果螺栓头直接压接在构件表面，拧紧过程中很容易出现接触面压溃、构件变形的问题，集成式的大直径垫片可以在不额外增加平垫零件的前提下，大幅扩大螺栓头与被连接件的接触面积，降低接触面的压应力，避免薄件被压坏，同时集成式垫片也减少了装配时的零件数量，避免现场组装时出现平垫漏装、错装的问题，降低装配出错概率。从尺寸边界来看，该螺栓公称直径为M6，螺杆有效长度为16mm，适配的被连接件总厚度范围在8mm到12mm之间，安装时需要在被连接件上预制直径6.5mm的光孔用于穿入螺杆，同时需要在螺栓头侧加工边长6.2mm、深度3mm的方形卡槽用于容纳方颈段，保证方颈完全嵌入后螺栓头的垫片面可以完全贴合被连接件表面，不会出现悬空、压接不实的问题。螺杆末端做了小角度的倒角处理，这一细节设计是为了装配时可以快速对准螺母的螺纹孔，即使安装时螺杆与螺母存在小幅的同轴度偏差，倒角的导向作用也能让螺杆顺利旋入螺母，减少对准时间，同时也能避免螺杆末端的锐边划伤安装人员或破坏相邻构件的表面涂层。在实际选型使用时，需要注意该螺栓的适用场景，它更适合用于静态承载的结构连接，比如通讯机箱的侧板固定、内部安装支架的连接、小型电子设备的外壳拼接等场景，

　　这类场景下连接结构承受的振动载荷较小，方颈的止转结构可以长期保持锁紧状态，不会出现螺栓跟转松动的问题；如果是用于高振动的动力设备连接，则需要配合防松垫圈、螺纹胶等辅助防松结构使用，避免长期振动下出现连接失效。建模过程中，方颈与螺杆的过渡位置做了小圆角处理，这一细节并非随意添加，实际生产中这个圆角可以避免冷镦成型时出现应力集中导致的开裂问题，同时装配时也能引导方颈顺利滑入方形卡槽，不会因为锐边卡滞导致装配不畅。垫片与方颈、螺栓头的衔接位置也做了平滑过渡，没有尖锐的棱角，一方面是电镀等表面处理时可以避免出现镀层不均、积液的问题，提升表面处理质量，另一方面也能减少安装时棱角划伤操作人员、刮坏相邻线缆绝缘层的风险。

　　在通讯设备的实际组装产线上，这类螺栓的送料通常采用振动盘自动送料，方颈和大垫片的结构特征也能让振动盘很容易识别螺栓的朝向，保证送料时螺栓始终以螺杆朝上的姿态进入送料轨道，适配自动化拧紧设备的作业需求，不需要额外增加姿态识别机构，降低自动化装配线的改造成本。很多结构设计新手在选用这类螺栓时，容易忽略方颈的安装空间要求，只预留螺杆的穿入孔而忘记加工方颈的卡槽，最终装配时会出现螺栓头无法贴合构件表面、连接松动的问题，还有的设计人员会把方颈段的长度设计得过长，导致方颈穿过卡槽后顶到相邻的构件，出现装配干涉，这些都是实际设计中需要重点校核的安装边界条件。另外，该螺栓的垫片直径设计为18mm左右，这个尺寸是经过实际验证的，既可以保证足够的承压面积，又不会因为垫片直径过大占用过多的安装空间，在通讯设备密集的安装孔位布局下，不会和相邻的螺栓、过线孔出现位置干涉，适配大部分通讯类产品的孔位排布间距要求。螺杆部分的螺纹长度设计为12mm，保证在适配厚度范围内的被连接件上，螺母可以完全旋合到足够的螺纹扣数，满足螺纹连接的强度要求，不会出现螺纹旋合长度不足导致的滑牙、连接断裂问题。
