曲面排布式弯曲导光显示光管结构

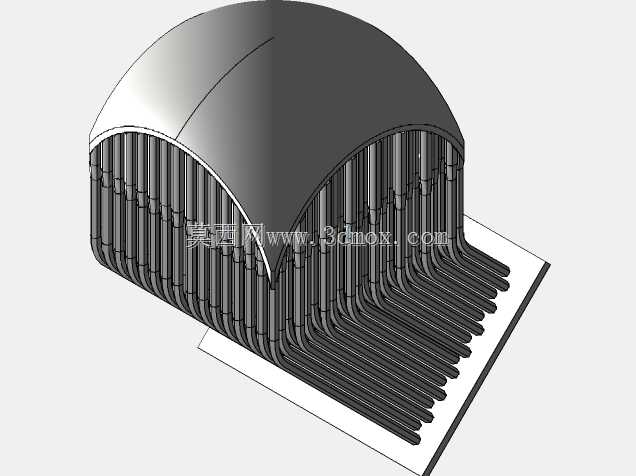

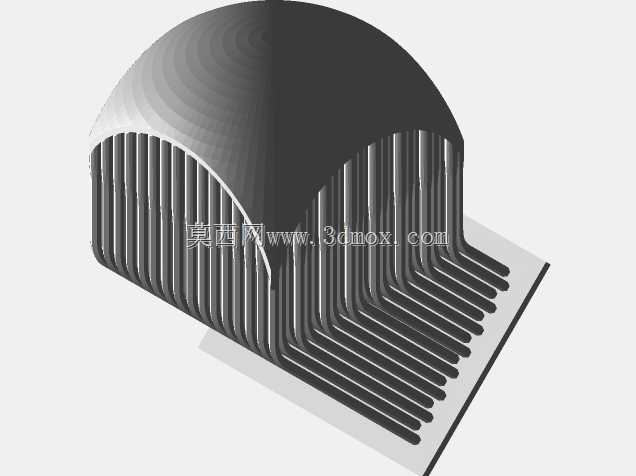

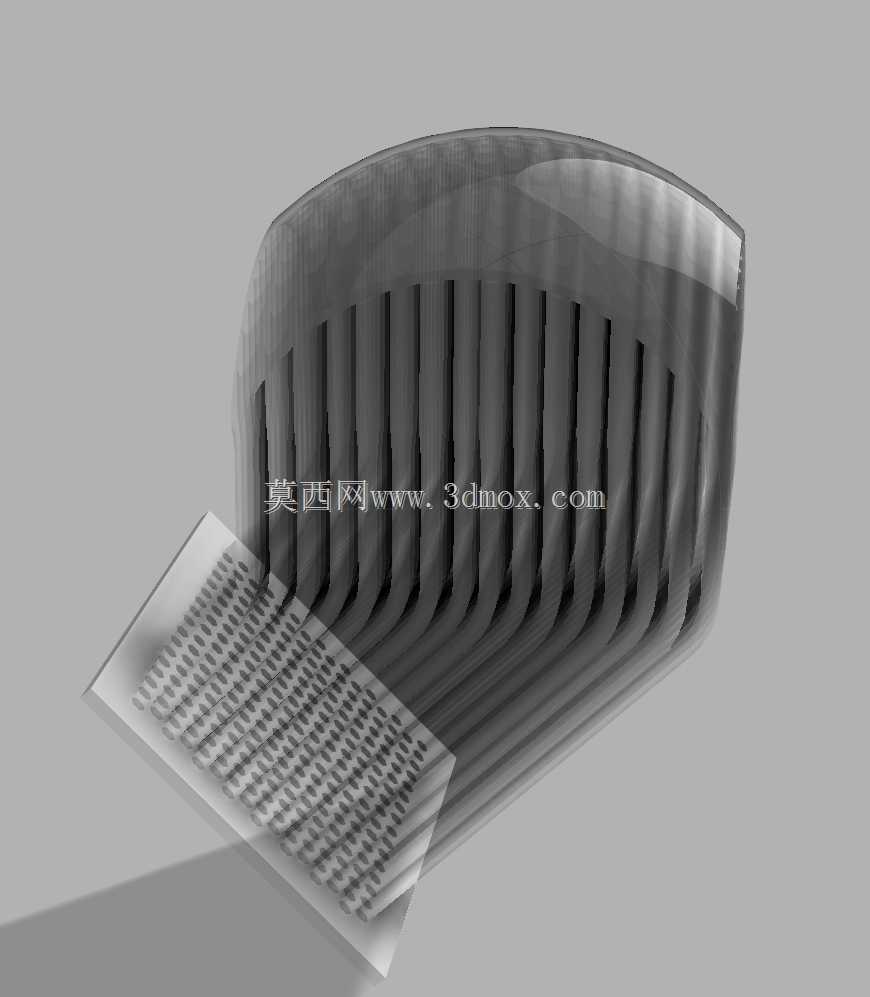

　　这款弯曲导光结构的设计初衷，是解决小尺寸曲面显示区域的光线均匀传导问题，在穿戴类智能设备、小型曲面状态指示终端这类需要贴合弧面外壳做信息提示的场景中，常规平面导光板无法适配弧面安装边界，容易出现光线断层、显示区域边缘亮度不均的问题，而这类弯曲成型的光管结构，能够顺着设备外壳的弧度完成光路传导，不需要额外增加光路折射组件就能实现弧面区域的均匀出光。从结构设计逻辑来看，整个光管采用连续曲面的一体式排布，入光端设置为平面贴合结构，能够直接对接贴片式LED灯珠的出光面，尽可能减少入光环节的光线损耗，入光区域做了微结构磨砂处理，避免灯珠直射形成的局部亮斑；光管的弯曲段按照等曲率路径做排布，每一条导光肋条的弯曲半径保持一致，

　　确保光线在传导过程中不会因为曲率突变出现全反射失效的问题，肋条之间的间距根据出光亮度需求做均匀分配，相邻肋条的光线扩散范围刚好在出光面形成重叠，消除肋条之间的暗区。在安装边界的适配设计上，整个光管的外弧面可以直接贴合设备的曲面透光面罩，不需要额外预留调整间隙，光管的侧边设置有定位凸台，能够直接卡入设备壳体的预设卡槽内，装配时不需要额外打胶或者做紧固件固定，依靠卡扣结构就能完成限位，适配的安装空间厚度仅需3.2mm，能够嵌入到厚度有限的曲面通讯终端内部，不会挤占主板、电池等核心组件的安装空间。从实际使用的功能特性来看，这款导光光管能够将单点或者多点布置的LED光源，均匀扩散到整个弯曲显示区域，不管是做状态指示灯的均匀发光，

　　还是做简单的字符、图案显示背光，都能保证整个弧面区域的亮度差控制在人眼无法识别的范围内，不会出现局部过亮或者边角偏暗的问题；光管本身采用透明光学级树脂材料制作，适合通过光固化3D打印做小批量样件验证，打印时不需要添加额外支撑结构，弯曲段的悬空角度刚好满足自支撑打印要求，成型后只需要对入光面和出光面做简单的抛光处理，就能达到设计要求的透光率。在光路设计的细节上，光管的出光面做了微米级的点阵微结构，这些微结构的密度从入光端到光管末端逐步提升，能够抵消光线在传导过程中的自然衰减，保证距离入光端最远的位置也能达到和入光区域一致的出光亮度；光管的非出光面做了晒纹处理，能够减少光线从非显示区域泄露，提升光线的利用率，在同等亮度的LED光源下，

　　采用这款导光结构的显示区域，亮度比常规直贴LED的方案提升40%以上，同时还能避免LED灯珠直射人眼产生的刺眼感。在实际的设备适配场景中，这类弯曲导光光管除了用在小型曲面通讯终端上，还可以适配车载曲面状态提示条、智能穿戴设备的弧面提示区、小型曲面工控设备的状态显示区域，只要是安装面为弧形、需要均匀出光提示的场景，都可以通过调整光管的弯曲曲率、肋条数量和整体长度，快速适配不同的安装尺寸需求；设计过程中已经考虑了批量生产的脱模需求，所有曲面的拔模角度都控制在1.5度以上，不管是采用光固化3D打印做样件，还是后续开模做注塑批量生产，都不需要对结构做大幅调整，能够直接从样件验证阶段过渡到批量生产环节，减少结构迭代的时间成本。装配过程中，光管的入光端和LED灯板之间预留了0.1mm的装配间隙，避免组装过程中挤压刮花灯珠表面，同时这个间隙也能填充少量透明导热凝胶，既可以提升光线的传导效率，还能帮助LED灯珠传导工作产生的热量，延长灯珠的使用寿命；光管整体的耐温范围覆盖-20℃到85℃，能够满足多数民用通讯设备、消费类电子产品的工作环境温度要求，不会因为长期工作出现材质发黄、透光率下降的问题。
